24
Décodage série et déclenchement I2C/SPI
370
Start or
Control
Restart
byte
Condition
•

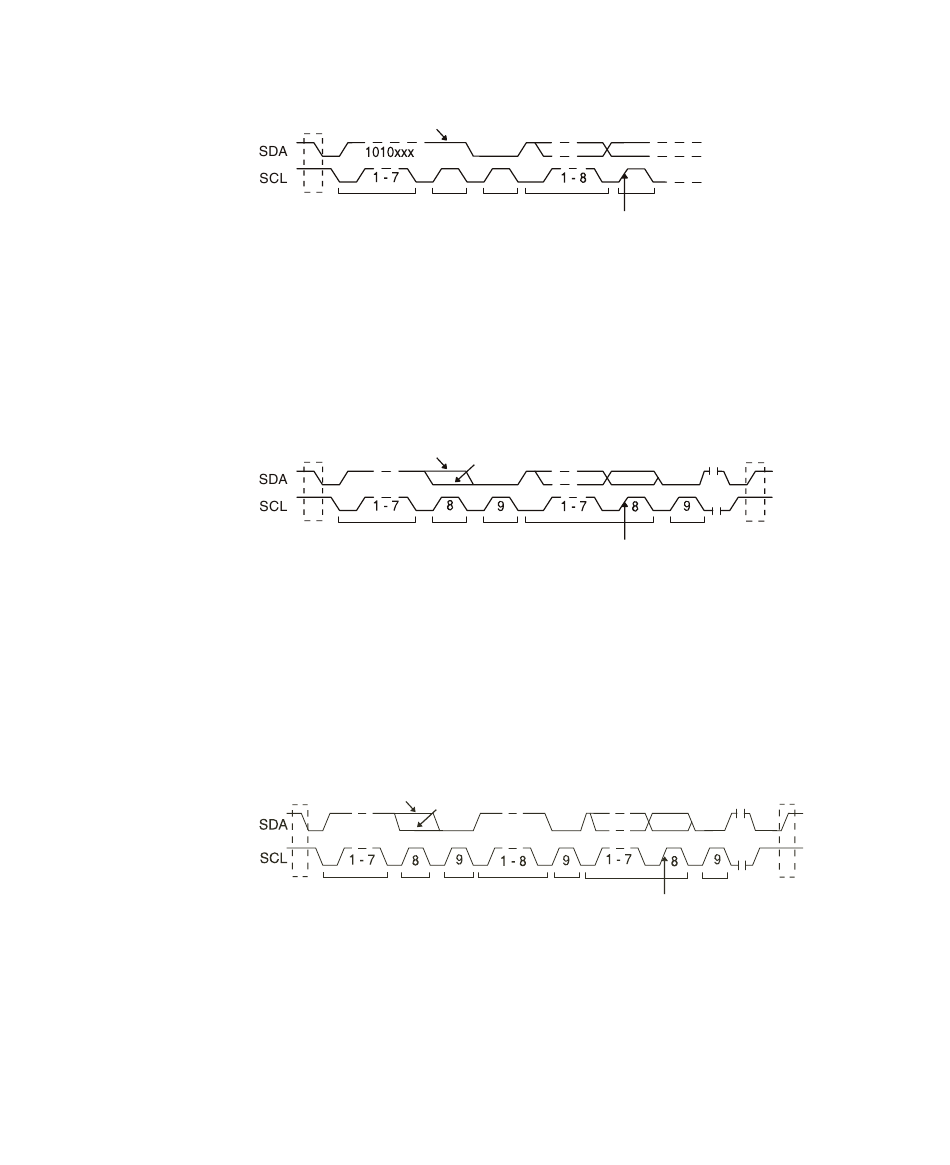

Trame (Déb: Adres7: Lect: Acc: Donn) ou Trame (Déb: Adres7: Ecrit: Acc: Donn)—
L'oscilloscope se déclenche sur une trame de lecture ou d'écriture d'un
mode d'adressage 7 bits au 17ème front d'horloge, si tous les bits de la
séquence correspondent. Dans le cadre du déclenchement, un redémarrage
est considéré comme une condition initiale.
Address
Start or
Restart
Condition
•
Trame (Déb: Adres7: Lect: Acc: Donn: Acc: Donn2) ou Trame (Déb: Adres7: Ecrit: Acc:
Donn: Acc: Donn2)— L'oscilloscope se déclenche sur une trame de lecture ou
d'écriture d'un mode d'adressage 7 bits au 26ème front d'horloge, si tous les
bits de la séquence correspondent. Dans le cadre du déclenchement, un
redémarrage est considéré comme une condition initiale.
Read
Address R/W Ack
Start
Condition
•
Ecrit. 10 bits — L'oscilloscope se déclenche sur une trame d'écriture 10 bits
au 26ème front d'horloge si tous les bits de la séquence correspondent. La
trame est au format suivant :
Trame (Déb: Octet d'adresse 1: Ecrit: Octet d'adresse 2: Acc: Données)
Read
R/
Ack
Data
Trigger point
Read
Write
Data
Ack
R/
Trigger point
17th clock edge
Write
Data
Ack
Oscilloscopes Keysight InfiniiVision série 2000 X Guide d'utilisation
Ack
Ack
Stop
Condition
Data 2
Ack
Stop
Condition
Trigger point
26th clock edge
