Notez que le couplage de déclenchement est indépendant du couplage des voies
(voir
Oscilloscopes Keysight InfiniiVision série 2000 X Guide d'utilisation
Touche Mode/Coupling (Mode/Couplage) de la section Trigger (Déclenchement)
La fréquence du filtre passe-haut de l'entrée de déclenchement externe est
de 50 Hz sur tous les modèles.
Utilisez le couplage CA pour obtenir un déclenchement sur front stable
lorsque le signal comporte une tension continue de décalage importante.
•

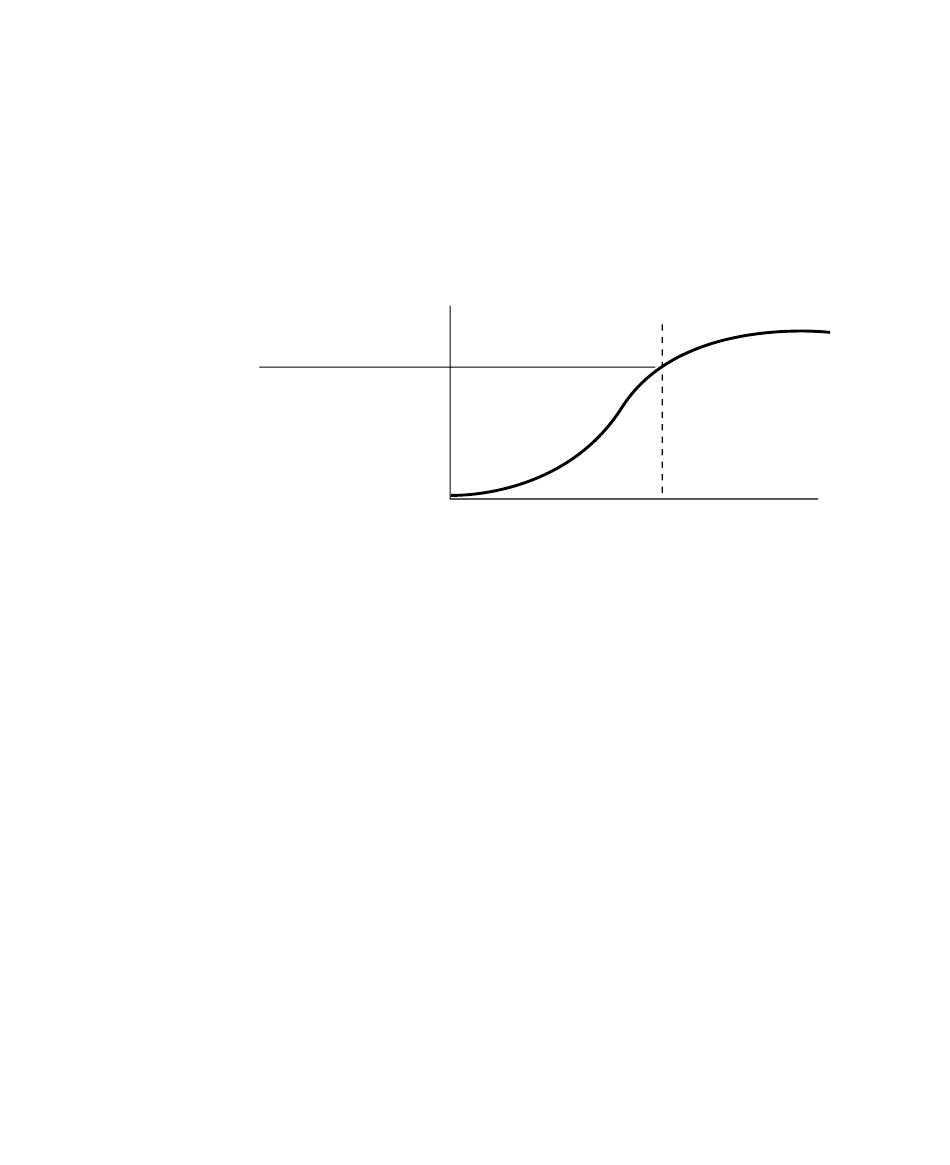

Couplage RéjectBF (basse fréquence) — Ajoute un filtre passe-haut au point
3 dB à 50 kHz et en série avec le signal de déclenchement.
0 dB
3 dB down point
La réjection BF supprime toutes les composantes indésirables de basses
fréquences d'un signal de déclenchement (les fréquences d'alimentation
secteur, par exemple) pouvant faire obstacle à un déclenchement correct.
Utilisez le couplage Réject BF pour obtenir un déclenchement sur front stable
lorsque votre signal présente du bruit à basses fréquences.
•
Couplage TV — Ce couplage est normalement grisé. Il est cependant
sélectionné automatiquement lorsque le déclenchement TV est activé dans
le menu Menu Décl.
"Définition du couplage de voies"
DC
à la page 67).
Pass
Band
50 kHz
11
181
