Contrôle d'acquisition

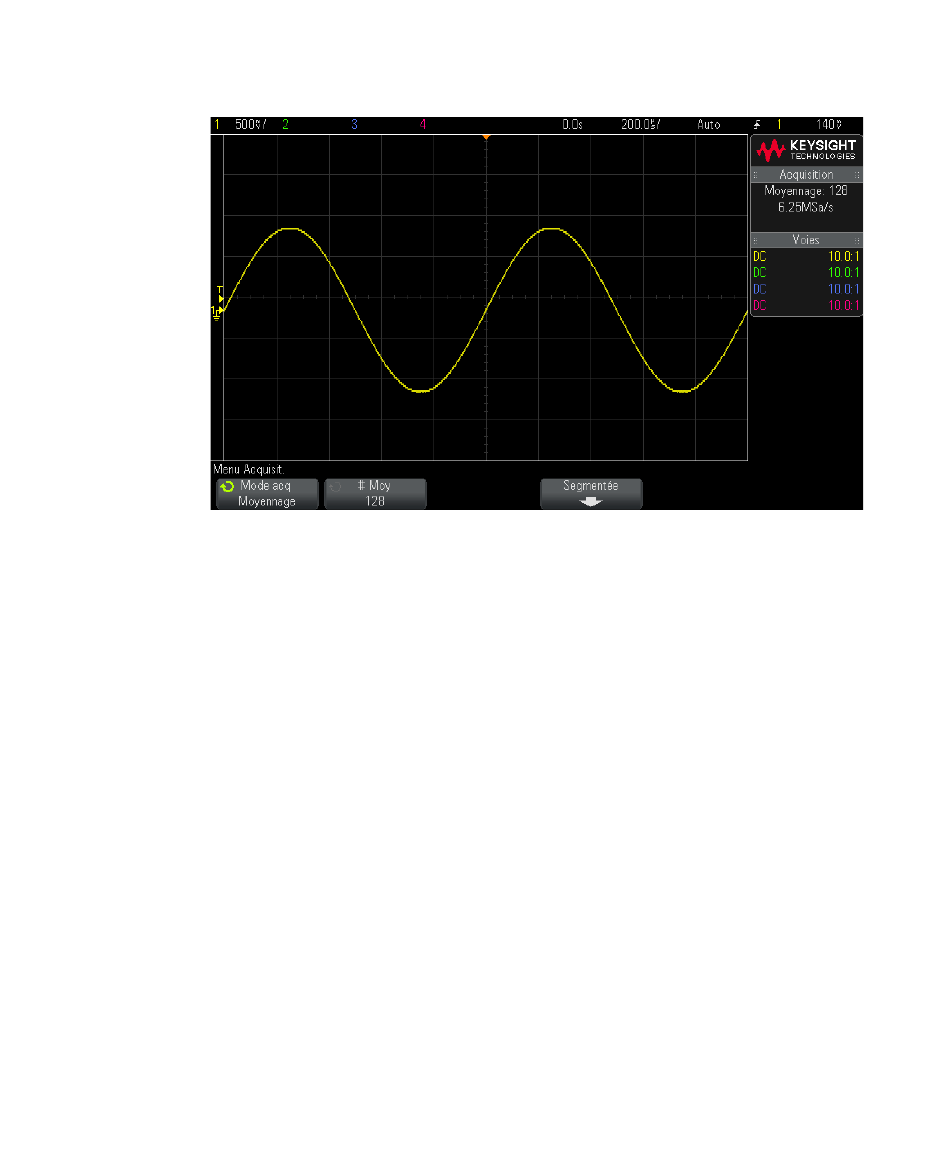

Figure 39 128 moyennes utilisées pour réduire le bruit aléatoire
Voir également •
Mode d'acquisition Haute résolution
En mode haute résolution, aux vitesses de balayage plus lentes où la décimation a
généralement lieu, la moyenne des échantillons supplémentaires est calculée afin
de réduire le bruit aléatoire, de produire une trace plus lisse sur l'écran et
d'augmenter réellement la résolution verticale.
Ce mode calcule la moyenne des points d'échantillon séquentiels dans la même
acquisition. Un bit de résolution verticale supplémentaire est généré pour chaque
facteur de 4 moyennes. Le nombre de bits de résolution verticale supplémentaires
dépend du réglage de temps par division (vitesse de balayage) de l'oscilloscope et
de la fréquence d'échantillonnage affichée.
Plus la vitesse de balayage est faible, plus le nombre d'échantillons utilisés pour
calculer la moyenne de chaque point d'affichage est important.
200
Chapitre 11, "Touche Mode/Coupling (Mode/Couplage) de la section Trigger
(Déclenchement)," qui débute à la page 177
