Fig. 1
1
16
5
11
Fig. 2
5
7
8
10
9
70
BA HL1200.indd 70
3
6
4
2
7
8
9
15
17
14
12
16
provozu prostřednictvím návodu k obsluze.
• Při použití příslušenství nebo výměně opotřebovaných
dílů za nové používejte pouze originální náhradní
díly. Náhradní díly jsou k dispozici u vašeho
specializovaného prodejce.
• Při objednávání náhradních dílů specifikujte číslo dílu,
5
typ stroje a rok jeho výroby.

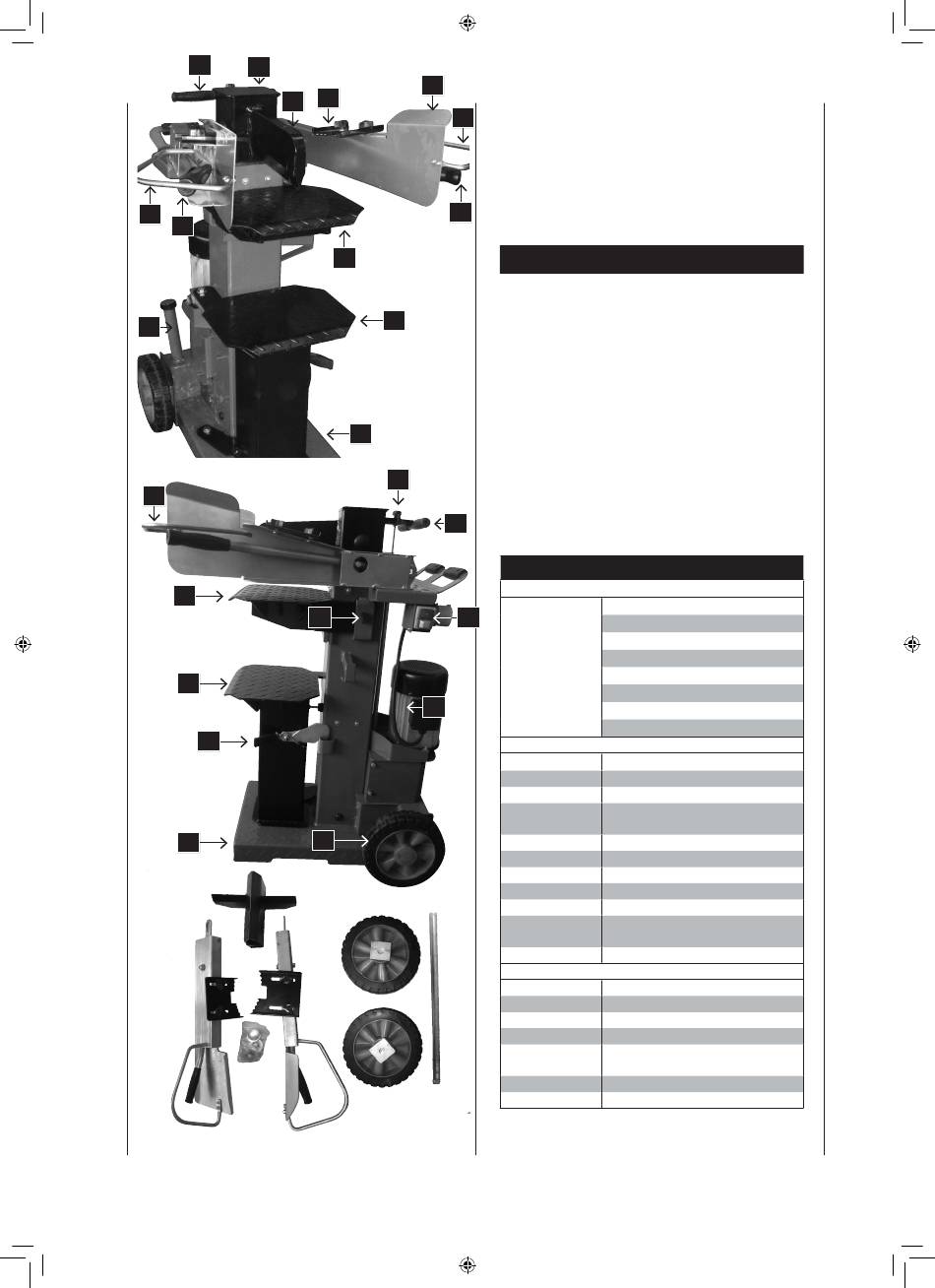

Ovladače a části stroje, obrázek 1-2
Madlo
1
Štípačka
2
Štípací stojan
3
Nastavovaci Šroub
4
Řídící páka
5
Ochrana madla
6
Pevná plošina
7
Otočná plošina
8
Upevněná štípací plošina
9
10 Bezpečnostní jistící hák
11 Víko ventilace
12 Kola
13 Vypínače a zástrčky
14 Motor
15 Kontrolní páka předního zdvihu
1
16 Bezpečnostní držadlo
17 Pojistné držadlo závěsného stolu
Obsah dodávky
Hydraulický štípač dřeva HL1200
13
Specifikace
Rozměry D/W/H
Výška stolu mm
Pracovní výška mm
Délka dřevěného
dílce cm
Výkon v tunách
Dráha válce cm
Rychlost vpřed cm/s
Rychlost zpět cm/s
Množství oleje l
Šířka dílce min./
max. cm
Hmotnost kg
Pohon
Motor V/Hz
Příkon P1 kW
Výkon P2 kW
Pracovní režim
Rychlost motoru 1/
min
Ochrana motoru
Fázový měnič
Změny technických údajů vyhrazeny!
HL1200
Taška s příslušenstvím
2 operační konzoly
Pevná plošina
Náprava kola
Točné kolo
Štípací klín, štípací suporty
Návod k obsluze
860/550/1100–1650
70/550/820
950
61,5/89/137
12,0
55,0
5,0
22,0
6,0
18 – 40
160,0
400/50
3,30
2,40
S 6/40 % / IP 54
2800
Ano
Ano
