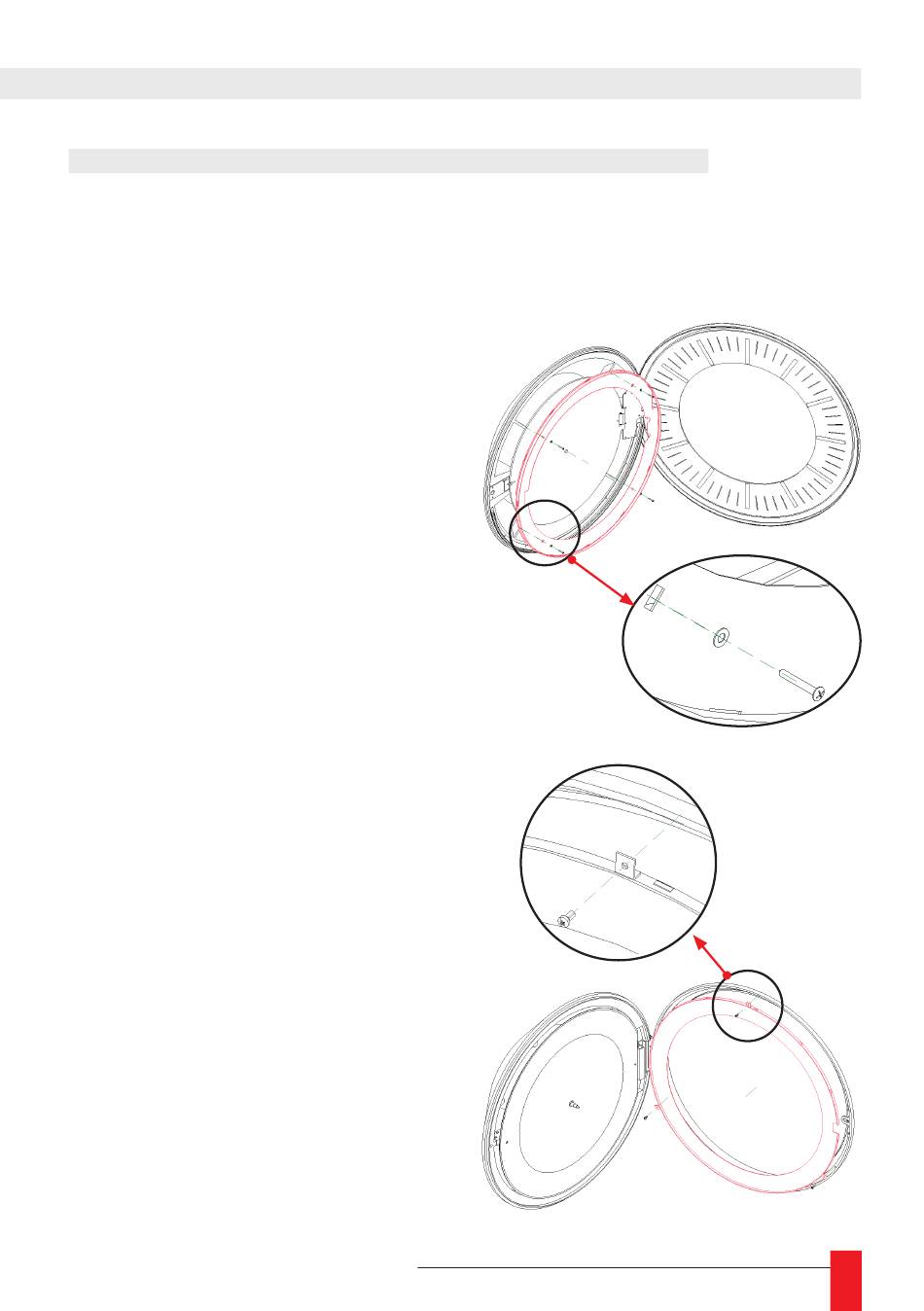

7.1. REMPLaCEMEnT CiRCLinE PaR éCLaiRaGE LEd
☛
Afin de garantir une durée de vie maximum il est conseiller d'éteindre

7.1.1. Etapes de remplacement 93700

► 1. Débrancher l'alimentation 230V
de l'horloge
► 2. Déclipser le circline
► 3. Dévisser les 4 supports circline
► 4. Ouvrir le cadran
► 5. Débrancher l'alimentation ballast
du BK6
► 6. Enlever le ballast
► 7. Présenter l'éclairage led
► 8. Le visser à l'aide de 4 vis auto-
taraudeuse 2.9x25 + rondelles diam
3.5 dans les anciens trous des sup-
ports circline..
► 9. Monter l'alimentation 12V sur le
boitier
► 10. Câbler l'alimentation aux leds
par le connecteur enfichable

7.1.2. Etapes de remplacement 94500

► 1. Débrancher l'alimentation 230V de
l'horloge
► 2. Ouvrir le cadran
► 3. Dévisser les attaches « P » du
néon
► 4. Enlever le circline
► 5. Enlever l'alimentation
► 6. Dévisser le cache lumière de la
lunette ( tôle noir 1 mm)
► 7. Le remplacer par le cache/support
led – possibilité de modifier légère-
ment le pliage des pattes pour sim-
plifier la fixation.
► 8. Le remonter avec les anciennes
vis , mettre du freins filet
MDE-HANDI-93700-94500-MVTPGT-2079-V2.0
7. MainTEnanCE éCLaiRaGE
l'éclaire pendant la journée.
