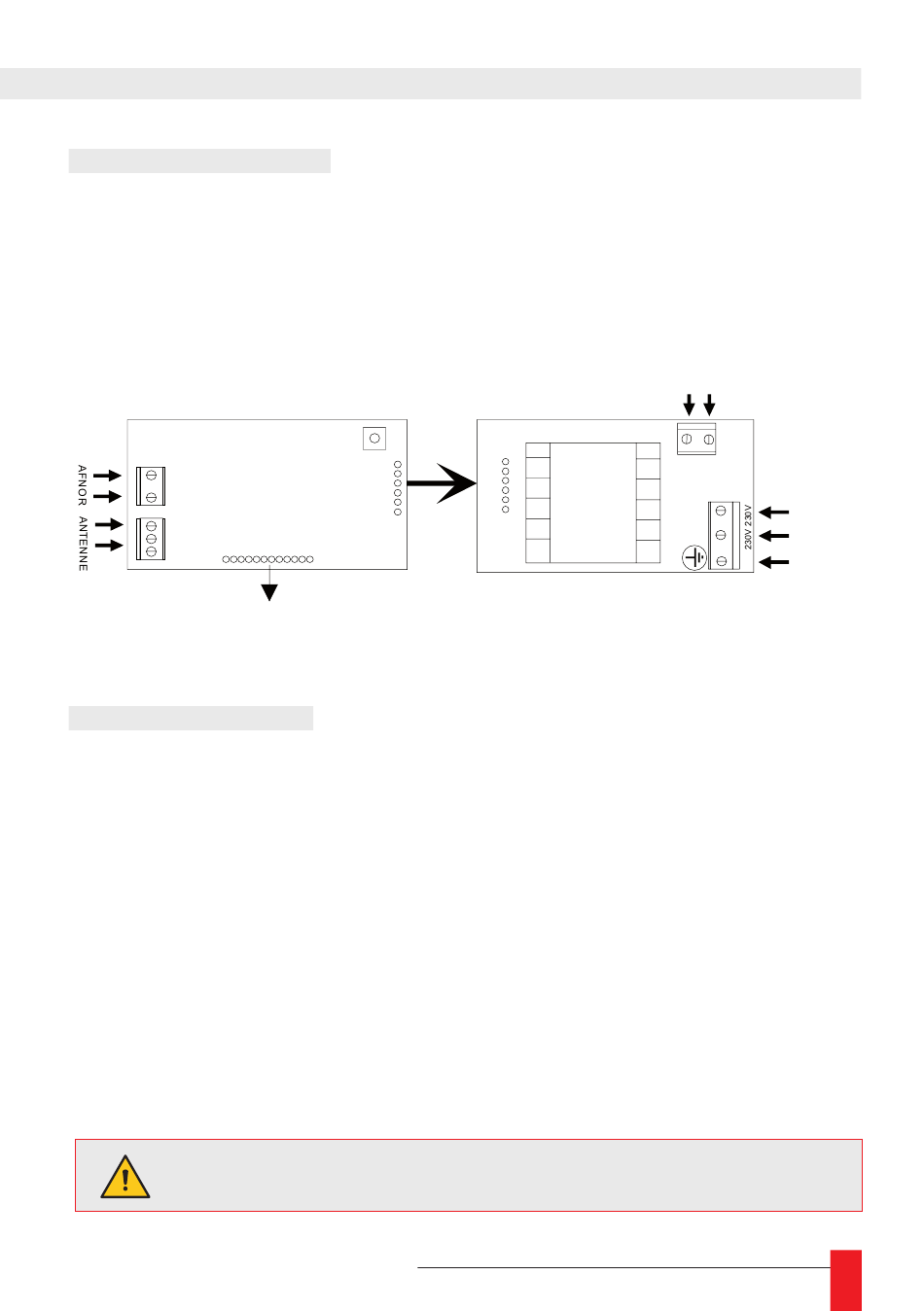

3.3. RaCCORdEMEnT
►
L'entrée AFNOR ou le câblage de l'antenne se fait sur la borne 2pts située sur la carte
Version.
►
L'alimentation 230V + terre , est vissée sur la borne 3pts de la carte alimentation
10300090.
Carte version: DCF/TDF ou AFNOR
Montée sur l'ensemble mouvement
réf. GT : 10100103 ou 10100104
1
vers mouvement
câblage des capteurs
3.4. MiSE En ROuTE
►
Mettre sous tension 230Volts.
►
Brancher le code (ou l'antenne)
►
Presser la touche BP1 « ON/OFF 12Hrs » située sur la carte version.
►
Attendre l'arrêt complet de tous les moteurs. (si les moteurs sont déjà positionnés à
12Hrs, il n'y à pas de recalage)
►
Débrancher le code
►
Positionner et fixer les aiguilles sur la position midi.
►
Au bout d'environ 15 secondes en IRIG.B/AFNOR et 3 à 4 minutes en TDF/DCF, les
aiguilles vont se mettre automatiquement à l'heure.
PRECAUTION IMPORTANTE :
NE JAMAIS TOURNER A LA MAIN UNE AIGUILLE FIXEE SUR SON AXE.
MDE-HANDI-93700-94500-MVTPGT-2079-V2.0
BP1
ON/OFF
12HRS
GND
12
Carte alimentation mouvement
déportée à l'intérieur de l'horloge
réf.GT : 10300090
GND
1
Batterie fil rouge +
fil noir -
-
+
21
