MOnTaGE :
☛
Préparation à effectuer avant la fixation de l'horloge sur la potence :

2.3.1. Potence SiMPLE FaCE

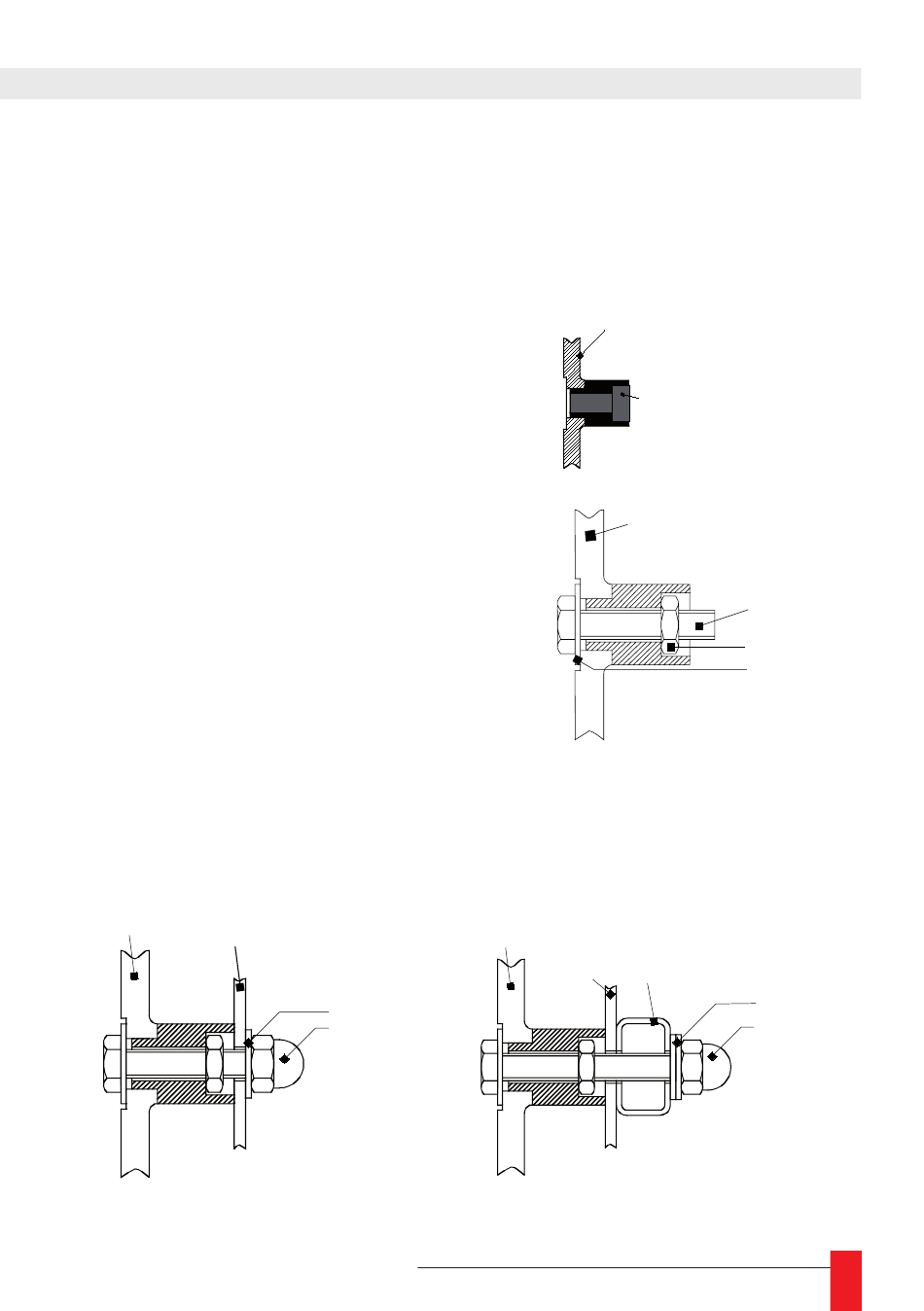

a/ Montage des entretoises noires :
(quantité : 4 , fournies )
► Elles seront montées en force dans les
logements « A » et « B » sur l'extérieur
du boîtier horloge.
B/ Monter les vis M8x55 ou M8x80 sur
le boîtier horloge :
► Fixer comme ci-contre les vis dans le
fond du boîtier aux emplacements :
«A » vis M8x55 et
«B » vis M8x80 (fixations sur la potence).

C/ Pour la potence standard :

► Fixer l'ensemble « horloge » sur la
« platine et la potence » :
Emplacement « A »
boîtier
horloge
platine
MDE-HANDI-93700-94500-MVTPGT-2079-V2.0
boîtier
horloge
rondelle M8
écrou borgne
Fond de l'horloge
(partie exterieure)
Entretoise
noire fournie
boîtier
horloge
Emplacement « B » (sur la potence)
potence
platine
fig.2
vis M8x55
ou M8x80
écrou M8
rondelle M8
2 rondelles M8
écrou borgne
