Nederlands
5.4

Toebehoren

6

Beschrijving en werking

6.1

Productomschrijving

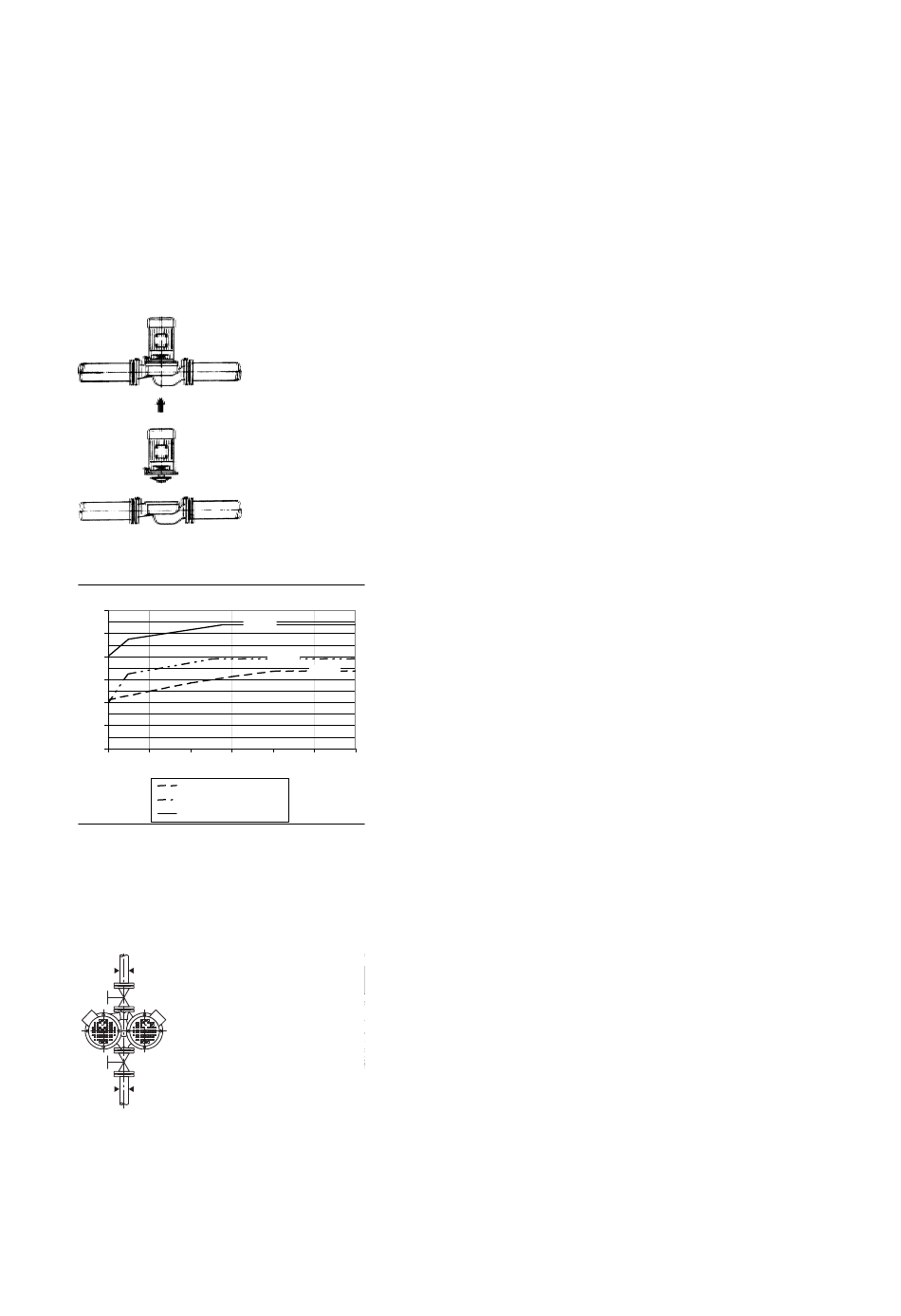

Fig. 7: Aanzicht IPL - leidinginbouw
U [kV]
pk
2,4
2,15 kV
2
1,6
1,2
0,8
0,4
0
0 0,2 0,4 0,6
400V (IEC 60034-17)
500V (IEC 60034-25, Level A)
690V (IEC 60034-25, Level B)
Fig. 8: Grenscurve van de toegestane impulsspan-
ning U (inclusief spanningsreflectie en demping),
pk
gemeten tussen de klemmen van twee strengen,
afhankelijk van de stijgingstijd t
Fig. 9: Aanzicht DPL
72
1,56 kV
1,35 kV
0,8 1 1,2
t [µs]
r
r
Toebehoren moet apart worden besteld:
• Thermistor-schakelapparaat voor montage in schakelkast
• IPL en DPL: 2 resp. 3 consoles met bevestigingsmateriaal voor funde-
ringsopbouw
• DPL: blindflens voor reparaties
Voor een gedetailleerde lijst zie catalogus resp. prijslijst.
Eentraps lagedrukcentrifugaalpomp in blokconstructie. De motor van
de pomp wordt in 2 uitvoeringen geleverd:
• Motor met ongedeelde as voor de pomp (afb. 1/2).
• De normmotor is strak met de steekas van de pomp verbonden
(afb. 3).
Beide uitvoeringen zijn trillingsarme, compacte eenheden.
IPL:
Het pomphuis is als Inline-bouwtype uitgevoerd, d.w.z. de flenzen
aan de zuig- en perszijde liggen op dezelfde middellijn. De as is naar
buiten toe afgedicht met een mechanische afdichting. De pomp
wordt als inbouwpomp voor leidingen rechtstreeks in een voldoende
bevestigde leiding gemonteerd (afb. 7).
In de uitvoering IPL...-N is de pomp met een koppelingsbeveiliging
uitgerust die alleen met gereedschap kan worden verwijderd.
Bedrijf van de IPL bij Wilo-regelsystemen:
In combinatie met een regelsysteem (Wilo-VR-System of Wilo-CC-
systeem) kan het vermogen van de pompen traploos worden gere-
geld. Dit maakt een optimale aanpassing van het pompvermogen aan
de behoefte van het systeem en een rendabel pompbedrijf mogelijk.
Bedrijf van de IPL bij frequentieomvormers (pompen van derden):
De door Wilo gebruikte motoren zijn geschikt voor het bedrijf met
externe frequentieomvormers resp. pompen van derden wanneer
deze voldoen aan de voorwaarden vermeld in de gebruiksaanwijzing
DIN IEC /TS 60034-17 resp. IEC/TS 60034-25.
De impulsspanning van de frequentieomvormer (zonder filter) moet
onder de in afb. 8 getoonde grenscurve liggen. Hierbij gaat het om de
spanning aan de motorklemmen. Deze wordt niet alleen door de fre-
quentie-omvormer bepaald, maar ook door de gebruikte motorkabel
(type, doorsnede, afscherming, lengte, enz.).
DPL:
Twee pompen zijn in een gemeenschappelijk huis geplaatst (dubbel-
pomp). Het pomphuis is als Inline-bouwtype uitgevoerd (afb. 9). In
combinatie met een regelsysteem wordt enkel de basislastpomp in
regelbedrijf gebruikt. Voor het vollastbedrijf staat de tweede pomp
als pieklastaggregaat ter beschikking. Bovendien kan de tweede
pomp in geval van storing de reservefunctie overnemen.
WILO SE 11/2017
