Gehäuse und Hebel
Bei der Wahl der Stelle, an die das Gehäuse und der Hebel montiert werden sollen, den maximalen Ausschlag des Hebels mit
einkalkulieren. Außerdem die Gesamtlänge des Mechanismus berücksichtigen. Siehe Zeichnung 'Hauptmaße'.

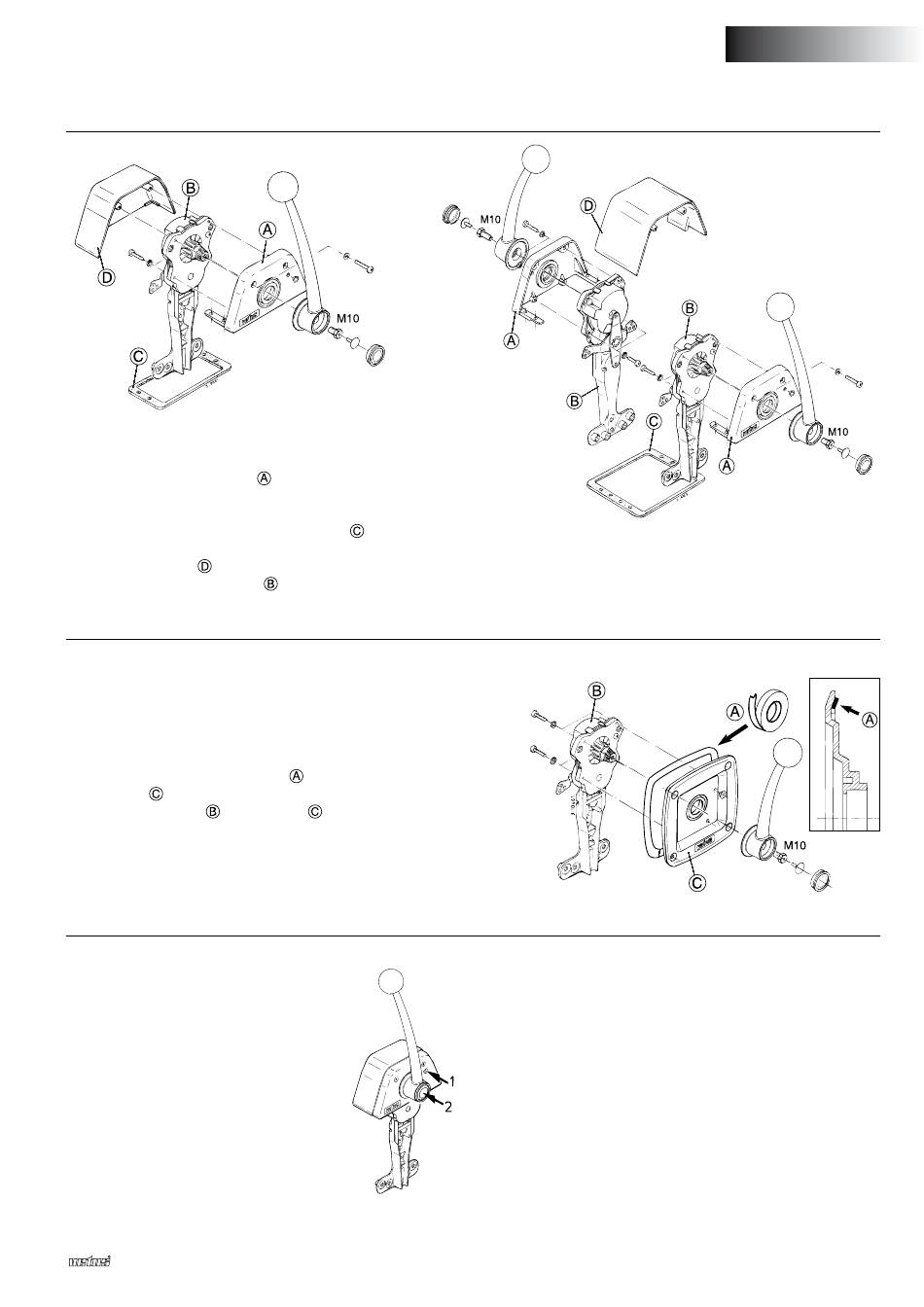

Toppmontage:
• Mit Hilfe der mitgelieferten Bohrschablone die zu bohrenden Befestigungslöcher
und die auszusägende Öffnung anreißen.
• Die beiden Bügel am Teil
Befestigungslöcher mit den angerissenen Löchern korrespondieren.
• Die Löcher bohren und die Öffnung sägen.
• Die mitgelieferte selbstklebende Dichtung ordnungsgemäß anbringen.
• Die Fernbedienung mit M5-Schrauben der entsprechenden Länge montieren.
• Nun das Element des Gehäuses montieren.
• Die Achse des Mechanismus schmieren und den Hebel in der gewünschten Lage montieren (meistens senkrecht).
• Versehen Sie die Schraube M10 mit einer Schraubensicherung (Loctite
• Den Verlauf der Kabel prüfen.
Seitenmontage:
Die Hebel-Fernbedienung für die Seitenmontage benötigt zur Montage
einen freien Raum von mindestens 180 mm hinter dem Schott.
• Mit Hilfe der mitgelieferten Bohrschablone die zu bohrenden
Befestigungslöcher und die auszusägende Öffnung anreißen.
• Die Löcher bohren und die Öffnung sägen.
• Das mitgelieferte Dichtungsband ordnungsgemäß an der Rückseite
der Platte anbringen. Siehe Detailskizze.
• Den Mechanismus an der Platte
• Das Ganze nun mit Schrauben an der Schott befestigen.
• Die Achse des Mechanismus schmieren und den Hebel in der
gewünschten Lage montieren (meistens senkrecht).
• Versehen Sie die Schraube M10 mit einer Schraubensicherung
(Loctite ® 243).
• Den Verlauf der Kabel prüfen
Einstellung
Mit Schraube 1 lässt sich der Gasmecha-
nismus je nach dem Gegendruck der
Treibstoffpumpe einstellen.

Bedienung

Mit Drucktaste 2 kann die Bedienung des
Wendegetriebes ausgeschaltet werden,
sodass nur Gas gegeben werden kann
(beispielsweise um den Motor zu zünden
oder warm laufen zu lassen).
Wenn der Hebel wieder in den Leerlauf
geschaltet wird, springt die Drucktaste
zurück und ist die Hebel-Fernbedienung wieder für den
Normalgebrauch einsatzbereit.
Mechanische motorafstandsbediening
dienen als Befestigungsbügel. Prüfen, ob die
befestigen.
® 243).
Wartung
Den Hebel und das Gehäuse nötigenfalls mit Süßwasser reini-
gen.
Regelmäßig prüfen, ob sich am Mechanismus Einzelteile gelok-
kert haben oder bewegende Teile abgenutzt sind.
Die bewegenden Teile mit einem feuchtigkeitsabstoßenden
Schmieröl behandeln.
Regelmäßig die Kabel und Kabelverbindungen auf Abnutzung
und Korrosion hin kontrollieren.
