Scatola e leva
Nella scelta del punto di installazione della scatola e della leva, tenere conto della corsa massima della leva, nonché della lunghez-
za totale del meccanismo. Vedi la figura riportante le 'dimensioni principali'.

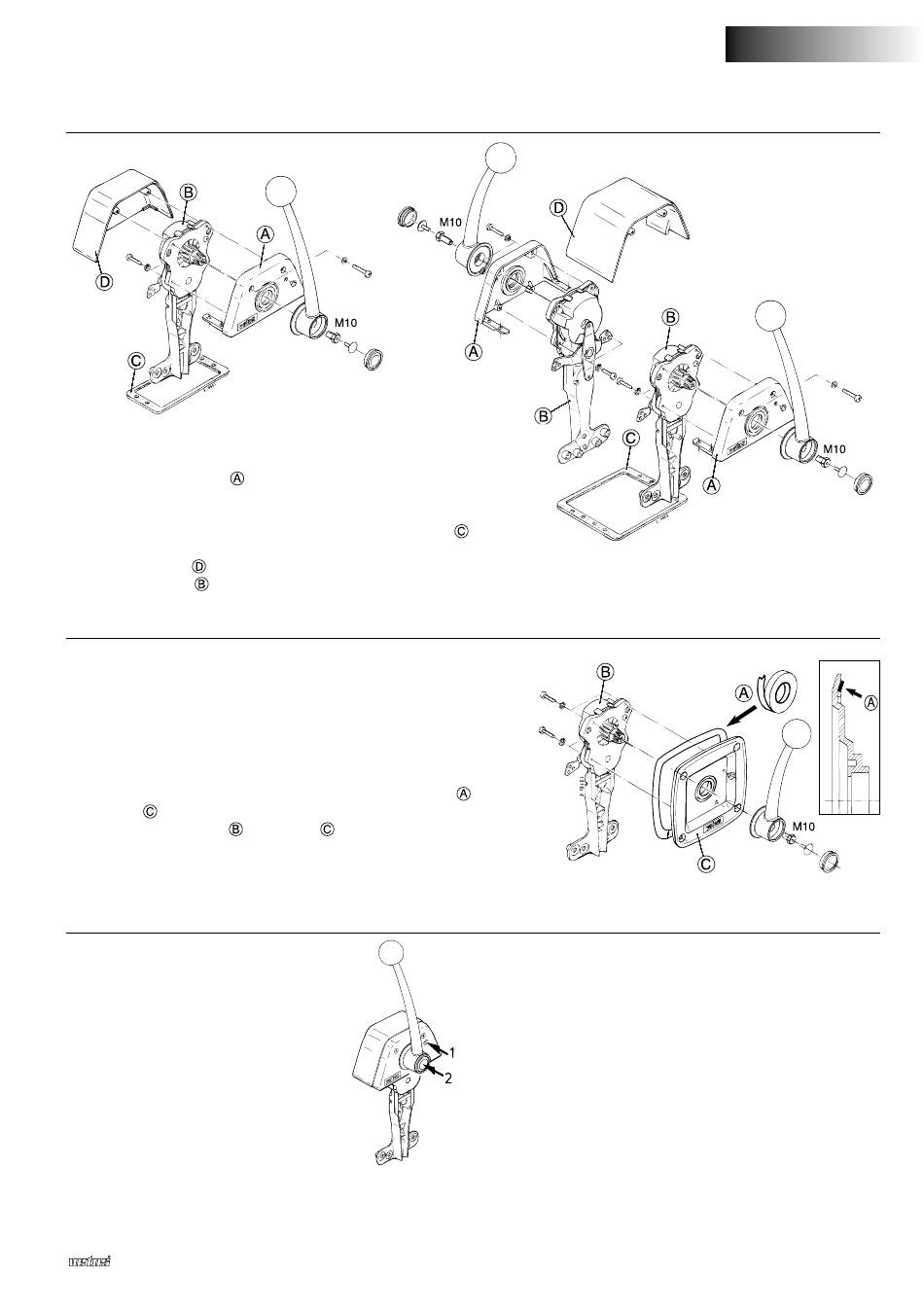

Montaggio superiore:
• Con l'ausilio della sagoma fornita, segnare la posizione dei fori e dell'aper-
tura da praticare.
• Le due staffe della parte
i fori delle staffe corrispondano alle posizioni segnate.
• Praticare i fori con il trapano e praticare l'apertura segnata con una sega.
• Applicare correttamente la guarnizione autoadesiva fornita .
• Montare il telecomando con bulloni M5 di lunghezza adeguata.
• Montare la parte della scatola.
• Lubrificare l'asse del meccanismo e montare la leva nella posizione desiderata (generalmente verticale).
• Munire questi dadi M10 di un dispositivo di bloccaggio (Loctite
• Controllare il percorso dei cavi.
Montaggio laterale:
Il telecomando per montaggio laterale necessita di uno spazio libero di
minimo 180 mm dietro il tramezzo per il montaggio del meccanismo.
• Con l'ausilio della sagoma fornita, segnare la posizione dei fori e
dell'apertura da praticare.
• Praticare i fori con il trapano e praticare l'apertura segnata con una
sega.
• Applicare correttamente la guarnizione autoadesiva fornita
pannello . Vedi dettaglio in figura.
• Fissare il meccanismo
• Fissare il tutto con dei bulloni al tramezzo.
• Lubrificare l'asse del meccanismo e montare la leva nella posizione
desiderata (generalmente verticale).
• Munire questi dadi M10 di un dispositivo di bloccaggio (Loctite
• Controllare il percorso dei cavi.
Regolazione
L'attrito dell'acceleratore, che dipende
dalla resistenza opposta dalla pompa del
combustibile, può essere regolato median-
te la vite 1.
Uso
Il pulsante 2 permette di escludere la fri-
zione, lasciando attiva la sola funzione di
acceleratore. Questa funzione viene usata,
per esempio, per l'accensione ed il riscal-
damento del motore.
Quando la leva viene portata nuovamente in posizione neutra,
il pulsante viene rilasciato automaticamente ed il telecomando
può essere usato normalmente.
Mechanische motorafstandsbediening
servono per fissare il meccanismo. Controllare che
al pannello .
® 243).
dietro al
® 243).
Manutenzione
In caso di necessità, pulire la leva e la scatola con acqua
dolce.
Ispezionare regolarmente il meccanismo per controllare che
non vi siano parti allentate e che e parti in movimento non siano
usurate.
Lubrificare regolarmente le parti in movimento con un lubrifican-
te idrorepellente.
Controllare regolarmente che i cavi ed i loro collegamenti non
siano usurati o corrosi.
