Huis en handel
Houd bij het kiezen van de plaats waar het huis en de handel gemonteerd worden, rekening met de maximale uitslag die de handel
kan maken. Houd tevens rekening met de totale lengte van het mechanisme. Zie tekening 'Hoofdafmetingen'.

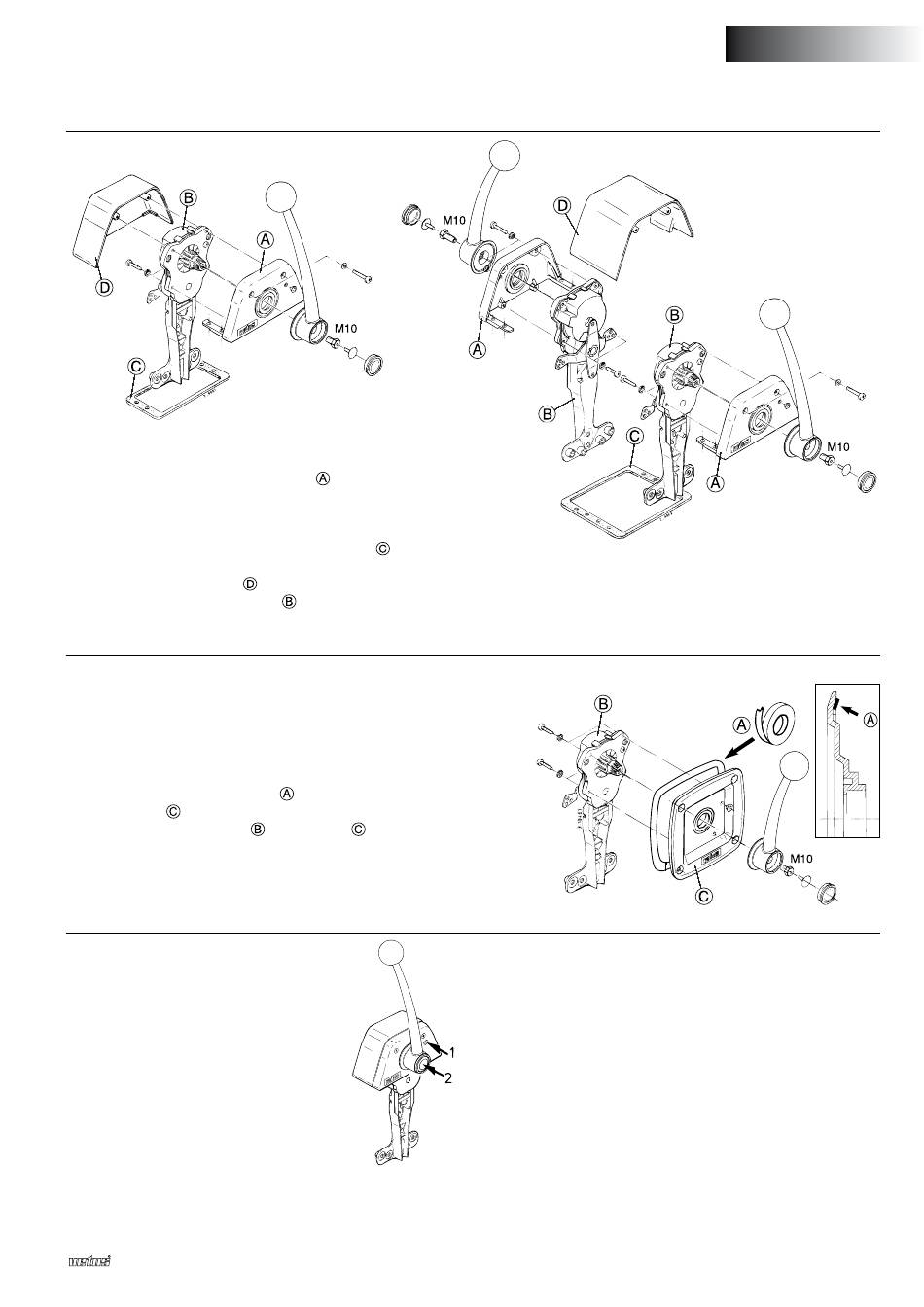

Topmontage:
• Teken met behulp van de meegeleverde boor-
mal de te boren bevestigingsgaten en de uit te zagen opening af.
• De twee beugels aan het gedeelte
Controleer of de bevestigingsgaten overeenkomen met de afgetekende
gaten.
• Boor de gaten en zaag de opening uit.
• Breng de meegeleverde zelfklevende pakking
• Monteer de afstandsbediening met bouten M5 met de juiste lengte.
• Monteer nu het gedeelte
• Vet de as van het mechanisme in en monteer de handel in de gewenste positie (meestal verticaal).
• Voorzie de bout M10 van een borgmiddel (Loctite
• Controleer het verloop van de kabels.
Zijmontage:
De afstandsbediening voor zijmontage heeft een vrije ruimte van minimaal
180 mm achter het schot nodig om het geheel te kunnen monteren.
• Teken met behulp van de meegeleverde boormal de te boren bevesti-
gingsgaten en de uit te zagen opening af.
• Boor de gaten en zaag de opening uit.
• Breng de meegeleverde inseal
van de plaat aan. Zie detail.
• Bevestig het mechanisme
• Bevestig nu het geheel met bouten tegen het schot.
• Vet de as van het mechanisme in en monteer de handel in de gewenste
positie (meestal verticaal).
• Voorzie de bout M10 van een borgmiddel (Loctite
• Controleer het verloop van de kabels.
Afstelling
Met schroef 1 kan de frictie voor het gasme-
chanisme worden ingesteld, afhankelijk van
de tegendruk van de brandstofpomp.
Bediening
Met drukknop 2 kan de bediening van
de keerkoppeling worden uitgeschakeld,
zodat alleen gas gegeven kan worden,
bijvoorbeeld voor het starten en opwarmen
van de motor.
Wanneer de handel weer in de neutraal-
stand wordt gezet, zal de drukknop terugspringen en is de
afstandsbediening gereed voor normaal gebruik.
Mechanische motorafstandsbediening
dienen als bevestigingsbeugels.
op de juiste wijze aan.
van het huis.
® 243).
op de juiste wijze aan de achterzijde
aan de plaat .
® 243).
Onderhoud
Reinig, indien noodzakelijk, de handel en het huis met zoet
water.
Controleer regelmatig het mechanisme op los zittende onder-
delen en op slijtage van de bewegende delen.
Smeer regelmatig de bewegende delen met een vochtverdrij-
vende smeerolie.
Controleer regelmatig de kabels en de kabelverbindingen op
slijtage en corrosie.
