2.6.3 Verdrahtung
Wichtig: Das biegsame Stromkabel muss mindestens durch einen PVC-Mantel geschützt sein und dem
Standard 227 IEC 53 (CENELEC H05VV-F oder H05VVH2-F oder höher) entsprechen.

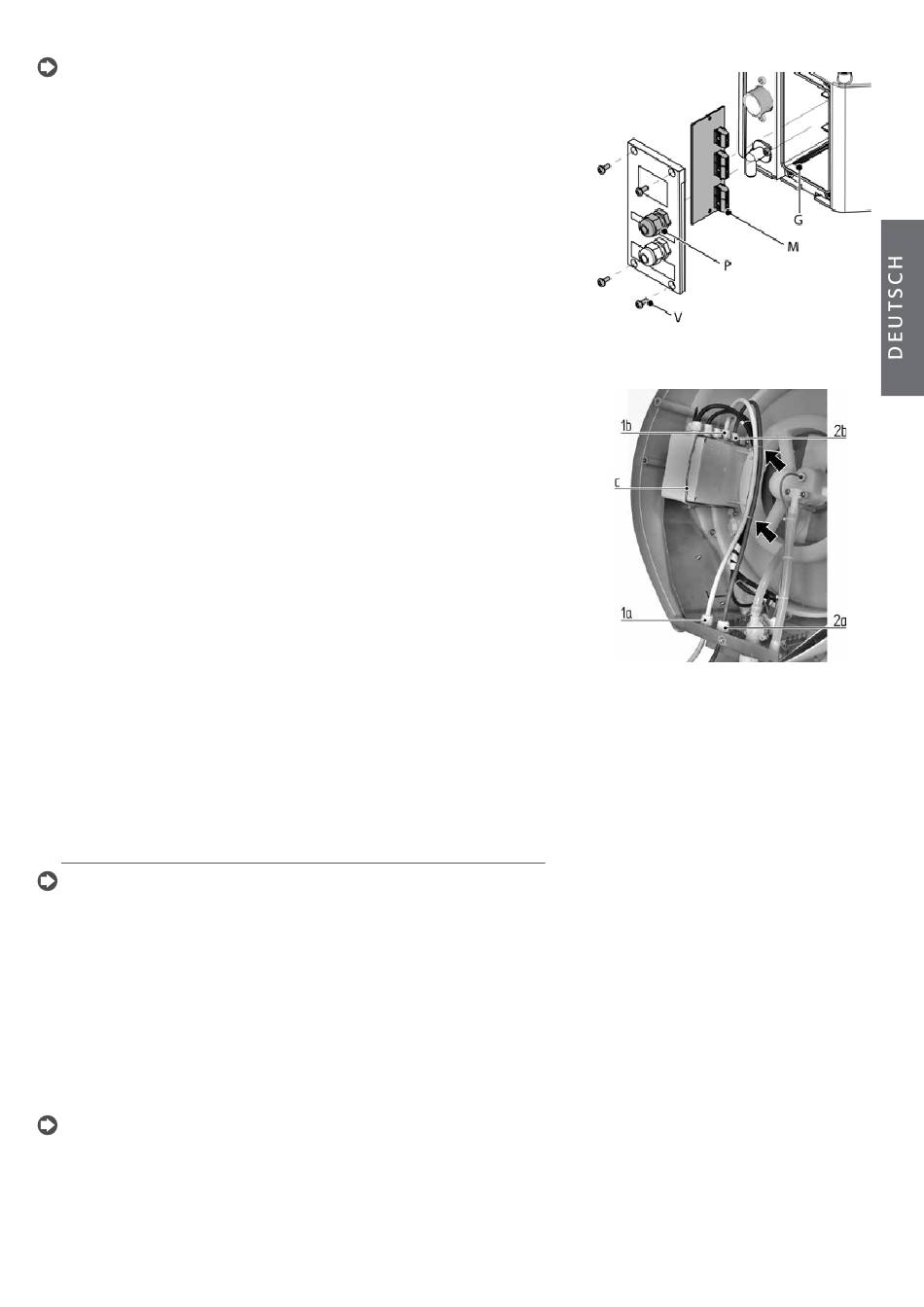

Verdrahtung von humiDisk (Fig. 2.t):
10
• Die 4 Schrauben V vom Deckel des Anschlusskastens an der Rückseite des Befeuchters lösen und den
Deckel öffen.
• Das Stromkabel durch die Kabelverschraubung P führen.
• Die Klemmleiste M vom Anschlusskasten abnehmen.
• Den Außenleiter an die Klemme F, den Neutralleiter an die Klemme N und den Erdleiter an die Klemme
mit dem Erdsymbol anschließen.
• Die Klemmleiste wieder in den Anschlusskasten einführen und den Befestigungswinkel in die Füh-
rungen G führen.
• Den Anschlusskasten schließen.
Verdrahtung von humiDisk (
Fig. 2.u):
65
• Den Anschlusskasten durch Betätigung der Sicherheitsfeder C abziehen. Die 4 Schrauben lösen und
den Deckel abnehmen. Im Kasten befinden sich zwei Kabelverschraubungen, die für die Verlegung des
Stromkabels und des Feuchtereglerkabels zur elektronischen Platine verwendet werden.
• Das Stromkabel durch die Kabelverschraubung 1a des Befeuchters, dann durch die Kabelverschraubung
1b des Anschlusskastens führen. Den Außen- und Neutralleiter an die Klemmen N 230 F der Platine und
den Erdleiter an die freie Klemme des Anschlusskastens anschließen.
• Den Draht des Feuchtereglers durch die Kabelverschraubung 2a des Befeuchters, dann durch die Ka-
belverschraubung 2b des Anschlusskastens führen und an die Klemmen UMID der Platine anschließen.
• Mit den 2 Schellen die beiden durch die Verschraubungen geführten Drähte an den Kabeln festigen: Die
Schellen müssen gemäß Pfeilrichtung positioniert werden. Zum Schluss die 4 Kabeltüllen der Kabelver-
schraubungen festziehen.
Nach der Ausführung der Elektroanschlüsse den Kasten mit den Schrauben verschließen, korrekt positio-
nieren und mit der Sicherungsfeder C befestigen.
Nach der Installation sollte das Geräteinnere wie in Fig. 2.u. dargestellt aussehen.
2.7 Wasseranschlüsse
N.B.: Die Wasseranschlussleitungen werden serienmäßig nur für humiDisk
sie als Sonderausstattung erhältlich.
Die Installation des Befeuchters erfordert den Anschluss der Speise- und Abschlämmleitung. Für die An-
schlüsse siehe Fig 2.v für humiDisk und Fig. 2.z für humiDisk
10
Die serienmäßige Speisewasserleitung A besitzt an beiden Enden eine G ¾-Gewindebuchse: Das 90°-Ende
an das Elektroventil des humiDisk, das andere Ende (180°) direkt an einen Wasserhahn B oder an eine
Verlängerung anschließen. Es empfiehlt sich die Installation eines mechanischen Filters C unterhalb des
Hahns B, siehe Fig. 2.v und 2.z.
Für den Wasserabfluss den serienmäßigen Kunststoffschlauch D oder einen analogen Schlauch mit 10 mm
Innendurchmesser verwenden. Der Schlauch muss gemäß Fig. 2.v und 2.z mit einer Mindestneigung von
10° verlegt werden, damit das Wasser korrekt abfließen kann. Ein eventueller Abschlämmsiphon E muss
auf der Hauptableitung und nicht auf der an den Befeuchter angeschlossenen Abschlämmleitung installiert
werden.
Wichtig: Für einen korrekten Abfluss des Wassers muss die Abschlämmleitung geneigt und gestreckt sowie
ohne Biegungen oder Drosselungen verlegt werden.
humiDisk +030222021 - rel. 2.4 - 24.10.2017
geliefert; für humiDisk
65 10
.
65
sind
13
Fig. 2.t
Fig. 2.u
