B
D D
C
Fig. 2.c
Fig. 2.f

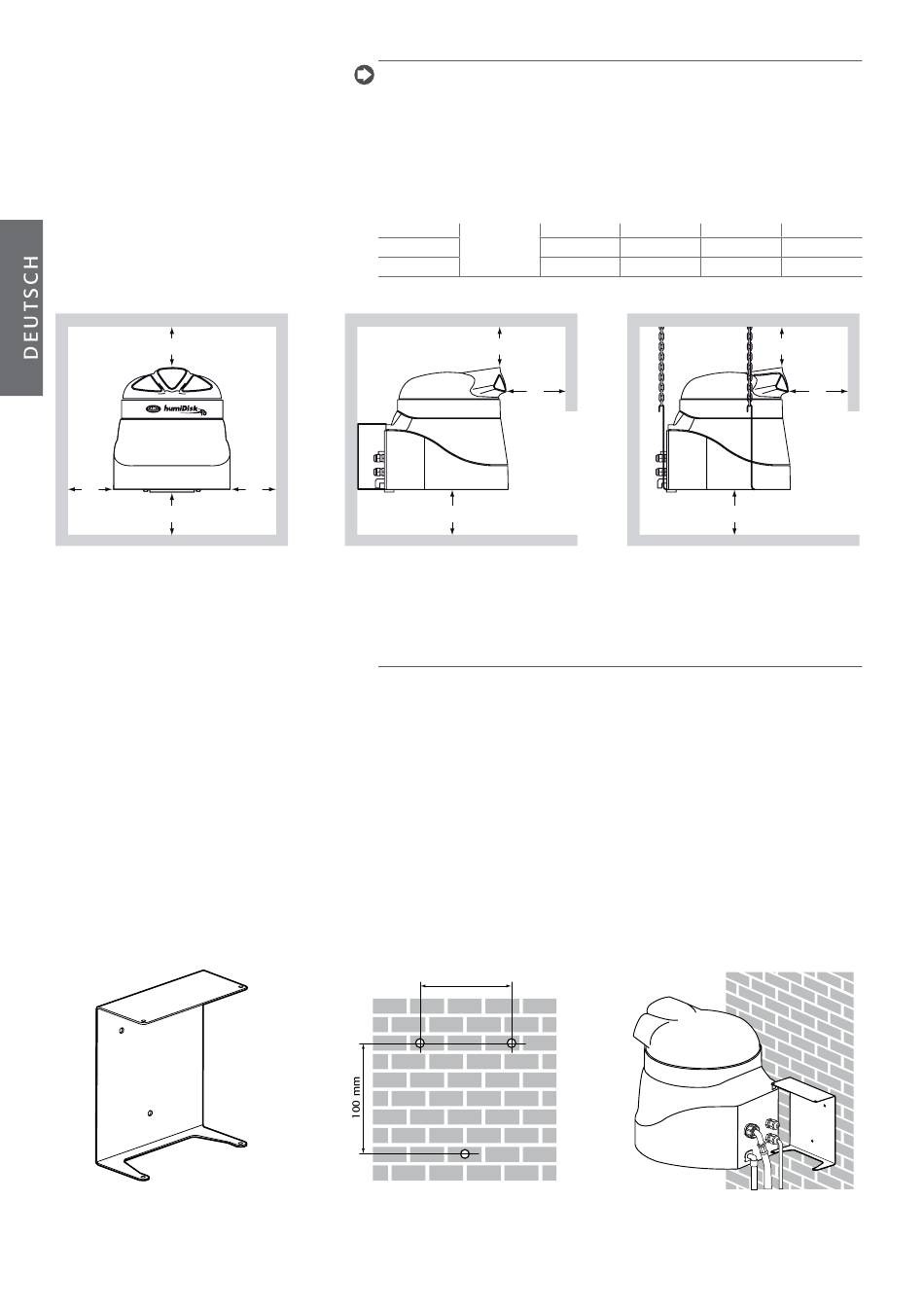

2.3 Positionierung

N.B.: humiDisk muss in horizontaler Lage mit dem Luftfilter nach unten und vom Boden hochgehoben
installiert werden (siehe. Fig. 2.c, 2.d, 2.e). Jede andere Position würde den korrekten Betrieb des Befeuch-
ters beeinträchtigen.
Für die Ausführung der Wartungseingriffe und den korrekten Betrieb des Befeuchters müssen die empfoh-
lenen Mindestabstände eingehalten werden.
Installationsabhängig ist die für die Raumbefeuchtung jeweilig geeignetste Position zu wählen.
Den Befeuchter nicht angrenzend an Wänden oder Gegenständen positionieren, um die Ansaugung
von gesättigter Feuchtluft durch den Filter und dessen Nässung zu vermeiden.
Befeuchter
humiDisk
Abstand (m)
10
humiDisk
65
B
C
Fig. 2.d

2.4 Wandmontage

humiDisk
10
Für die Wandmontage des Befeuchters sind die Halterung (Sonderausstattung) der Fig. 2.f und die vorgese-
henen Schrauben zu verwenden. Die Halterung dient auch als Bohrschablone für die Wandbohrungen, si-
ehe Fig. 2.g. Die im Absatz 2.3 angegebenen Mindestabstände müssen eingehalten werden; die Halterung
muss gerade angesetzt sein, bevor die Wandbohrungen ausgeführt werden. Die Wand muss das Gewicht
des Befeuchters unter normalen Betriebsbedingungen aushalten.
• 3 Bohrungen (8 mm Ø, 45 mm tief) in die Wand bohren, siehe Fig. 2.g.
• Das Innere der Bohrungen reinigen.
• Die 3 Dübel gespreizt halten und einfügen.
• 2 der 4 Befestigungsschrauben des humiDisk10 an der Halterung anschrauben, siehe Fig. 2.h.
• Das Gerät drehen, bis die beiden anderen Bohrungen aufgereiht sind: Die Leitungen und Drähte müs-
sen zwischen dem Befeuchter und der Halterung innerhalb der Führung laufen.
• Die letzten beiden Schrauben einsetzen und alle 4 Schrauben festziehen.
• Die Stabilität der Installation überprüfen.
80 mm
Fig. 2.g
10
A B
≥ ≥
2 0,5
≥ ≥
3 1
A
humiDisk +030222021
C D
≥ ≥
1.5 0,5
≥ ≥
1.5 0.5
Tab. 2.a
B
A
C
Fig. 2.e
Fig. 2.h
