CONSTRUCTION

3.1 Configuration de la chaudière

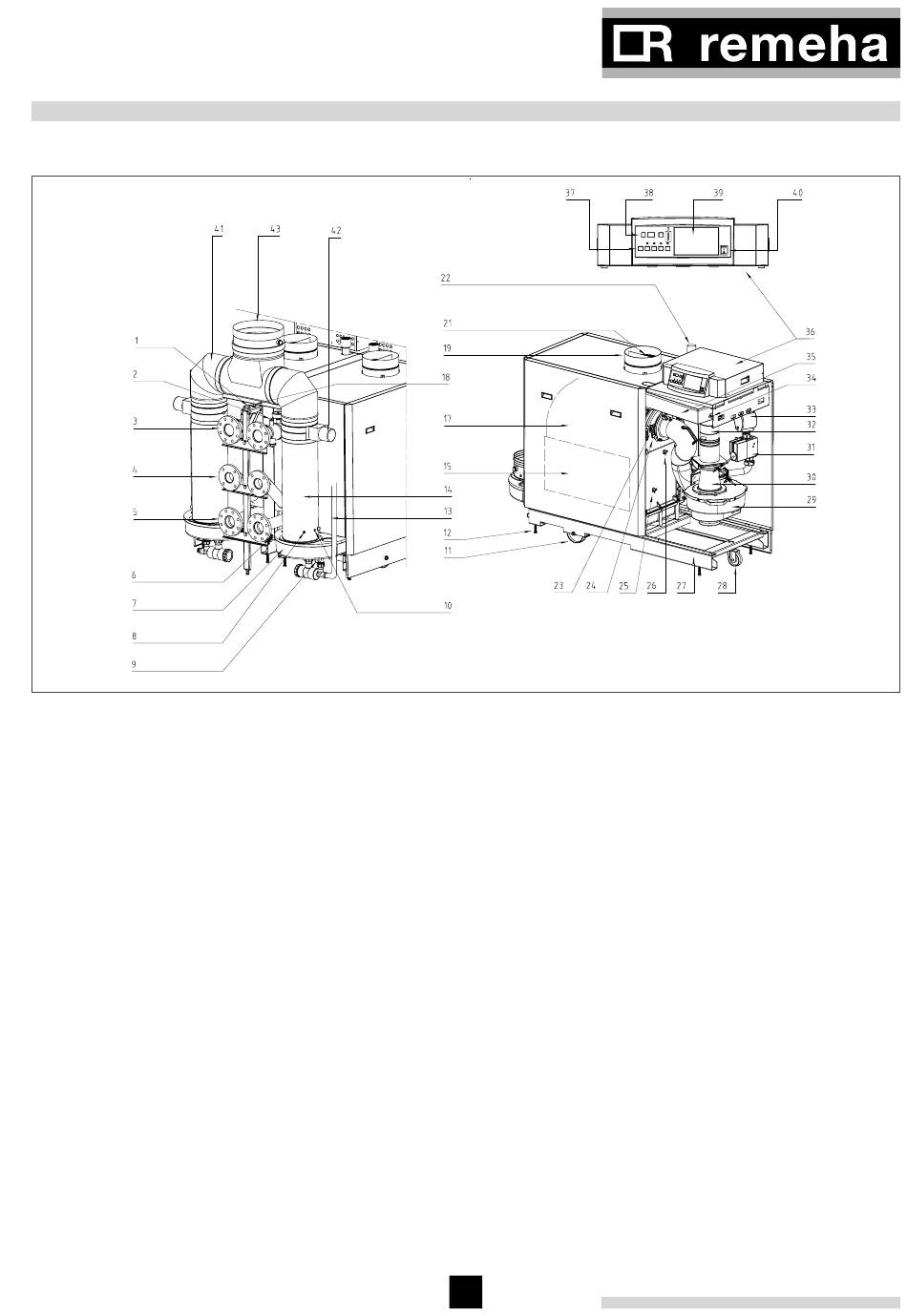

fig. 02 Vue intérieure de la Remeha Gas 610 ECO
00.61H.79.00002
La plupart des composants mentionnées ci-dessous
s'applique par module de la chaudière.
1. manomètre
2. doigt de gant pour sonde de température de
départ
3. raccordement départ
4. raccordement pour deuxième retour (option)
5. raccordement retour
6. robinet de remplissage/ vidange
7. collecteur de condensats
8. sonde de température des gaz de fumée
9. évacuation des condensats
10. point de mesure O
11. roue
12. boulon de réglage
13. tuyau d'évacuation des condensats
14. évacuation des gaz de fumée
15. couvercle d'inspection
17. corps de chauffe
18. sonde de température de départ
19. amenée d'air comburant
21. grille d'admission d'air
22. raccordement gaz
23. viseur de flamme
/ CO
2 2
24. électrode d'allumage/ ionisation
25. sonde de température retour
26. sonde de température du corps de chauffe
27. châssis
28. roulette pivotante
29. ventilateur
30. venturi
31. multibloc gaz
32. clapet anti-retour
33. filtre à gaz
34. sonde différentielle de pression d'air
35. caisson d'air
36. tableau de bord
37. touches de réglage
38. écran d'affichage
39. emplacement pour installation d'un régulateur en
fonction de la température extérieure
40. interrupteur tout/ rien
41. collecteur des fumées en Y
42. clapet de fumées
43. raccord d'évacuation des fumées avec piquage
pour évacuation des condensats intégré
