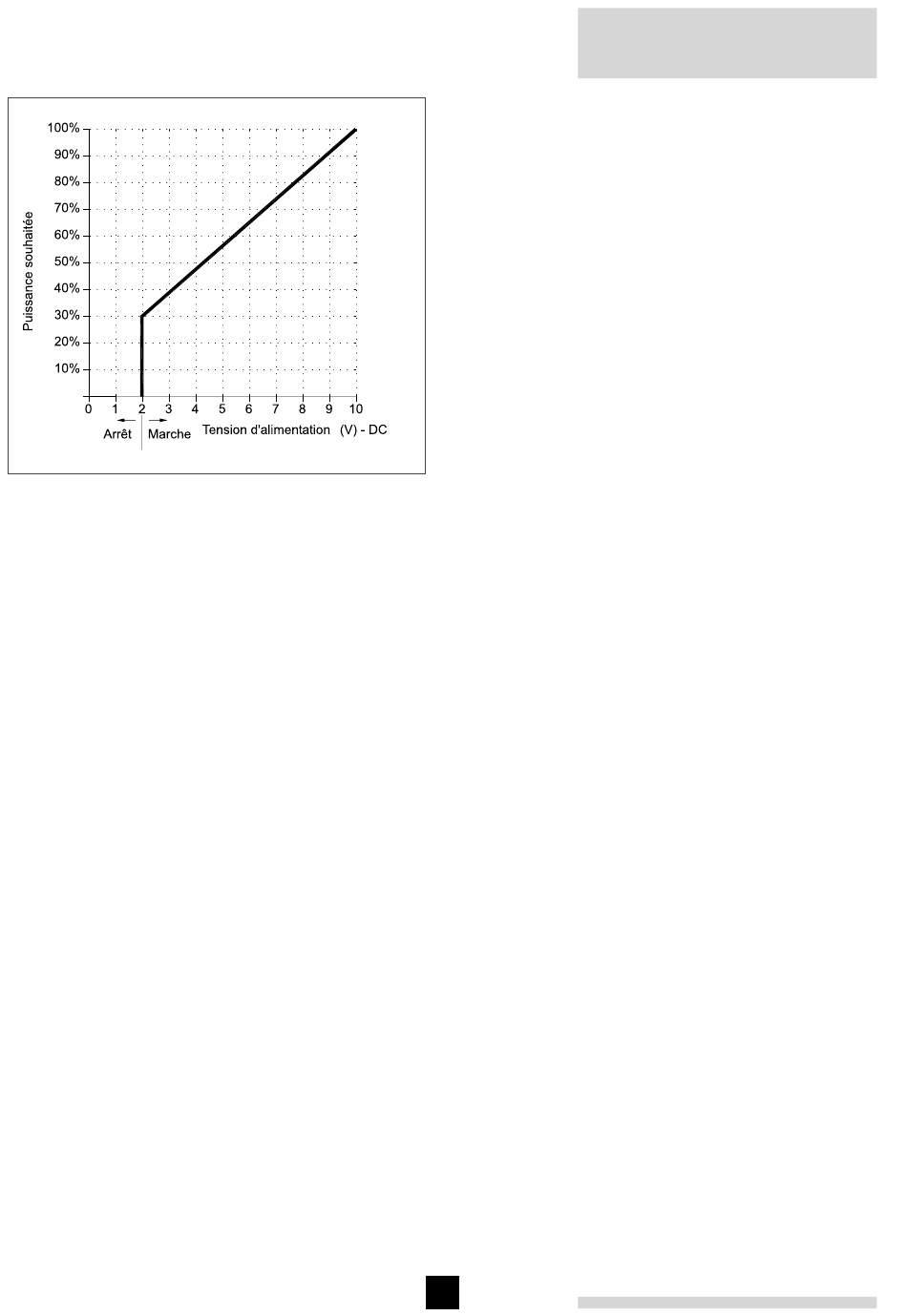

fig. 18 Régulation de puissance via le signal
analogique (0-10V)
06.61H.79.00001
8.6.5 Régulation à 2 allures
La Remeha Gas 610 ECO permet de raccorder un
régulateur deux allures. Procédez comme suit pour le
raccordement:
- Branchez le régulateur sur les bornes X29-9 et X29-
10 du bornier de raccordement dans chaque armoire
de commande.
- La régulation interne de chaque module doit être
réglée sur la régulation marche/ arrêt (voir section
13.1.3, paramètre A).
8.6.6 Régulation à 4 allures ou régulation en fonc-
tion de la température extérieure
La Remeha Gas 610 ECO convient également
pour la commande à 4 allures ou la commande par
un régulateur externe à 4 allures en fonction de la
température extérieure au moyen de contacts à relais
libres de potentiel. Chaque module de la chaudière est
alors pilotée à 2 allures. Procédez comme suit pour le
raccordement:
- Branchez chez le premier module la première
allure (marche/ arrêt) et chez le deuxième module
la troisième allure aux bornes X29-9 et X29-10
du bornier de raccordement dans les armoires de
commande.
- Branchez chez le premier module la deuxième allure
et chez le deuxième module la quatrième allure aux
bornes X29-7 et X29-8.
- La régulation interne de la chaudière doit être réglée
(au chaque module de la chaudière) sur la régulation
grande/petite allure (voir section 13.1.3, paramètre A).
Le nombre de rotations nécessaire pour que la
chaudière fonctionne en régime «petite allure» peut
être réglé à l'aide du paramètre L (nombre de tours
«petite allure »). Le régime «grande allure», en
Remeha Gas 610 ECO
pourcentage, dépend de la puissance maximale définie,
voir mode réglage, paramètre ^ et & (nombre de
tours maximum). Pendant ce régime «grande allure », la
modulation est débloquée sur la température de départ
définie.
8.7 Autres entrées
8.7.1 Entrée de blocage
La commande de chaque module de la chaudière est
munie d'une circuit d'entrée de blocage permettant
de désactiver le module de la chaudière. Cette entrée
peut être utilisée en combinaison avec un pressostat
pour la pression de gaz minimale. Cette entrée se
raccorde aux bornes X29-5 et X29-6. Si vous l'utilisez,
vous devez d'abord retirer le pont de câble. Dès que
l'entrée s'ouvre, le module de la chaudière se bloque et
dans l'affichage, le code de blocage b ** apparaît.
Lorsque l'entrée se referme, le module de la chaudière
se remet en marche.
8.7.2 Entrée de verrouillage
La commande de chaque module de chaudière est
munie d'une entrée permettant de verrouiller le module
de la chaudière. Elle peut être utilisée en combinaison
avec un thermostat de sécurité externe ou un pressostat
pour la pression de gaz maximale, etc. Cette entrée
se raccorde aux bornes X29-1 et X29-2. Si vous
l'utilisez, vous devez d'abord retirer le pont de câble.
Dès que l'entrée s'ouvre, le module de la chaudière
se bloque et dans l'affichage, le code de dérangement
12
apparaît. Apres avoir fermé l'entrée, le module
de la chaudière doit être déverrouillée avec la touche
«reset».
8.7.3 Entrée de libération
La commande de chaque module de chaudière est
munie d'un circuit d'entrée de libération du module de
la chaudière permettant de débloquer la chaudière pour
l'utiliser. Cette entrée peut être utilisée en combinaison
avec les contacts de fin de course vanne d'isolement
motorisée, etc. Cette entrée se raccorde aux bornes
X29-3 et X29-4. Si vous l'utilisez, vous devez d'abord
retirer le pont de câble.

8.8 Autres sorties

8.8.1 Sortie analogique
En fonction de la définition des options du niveau
maintenance (voir section 13.2.13), le signal de sortie
analogique peut envoyer les valeurs suivantes:
