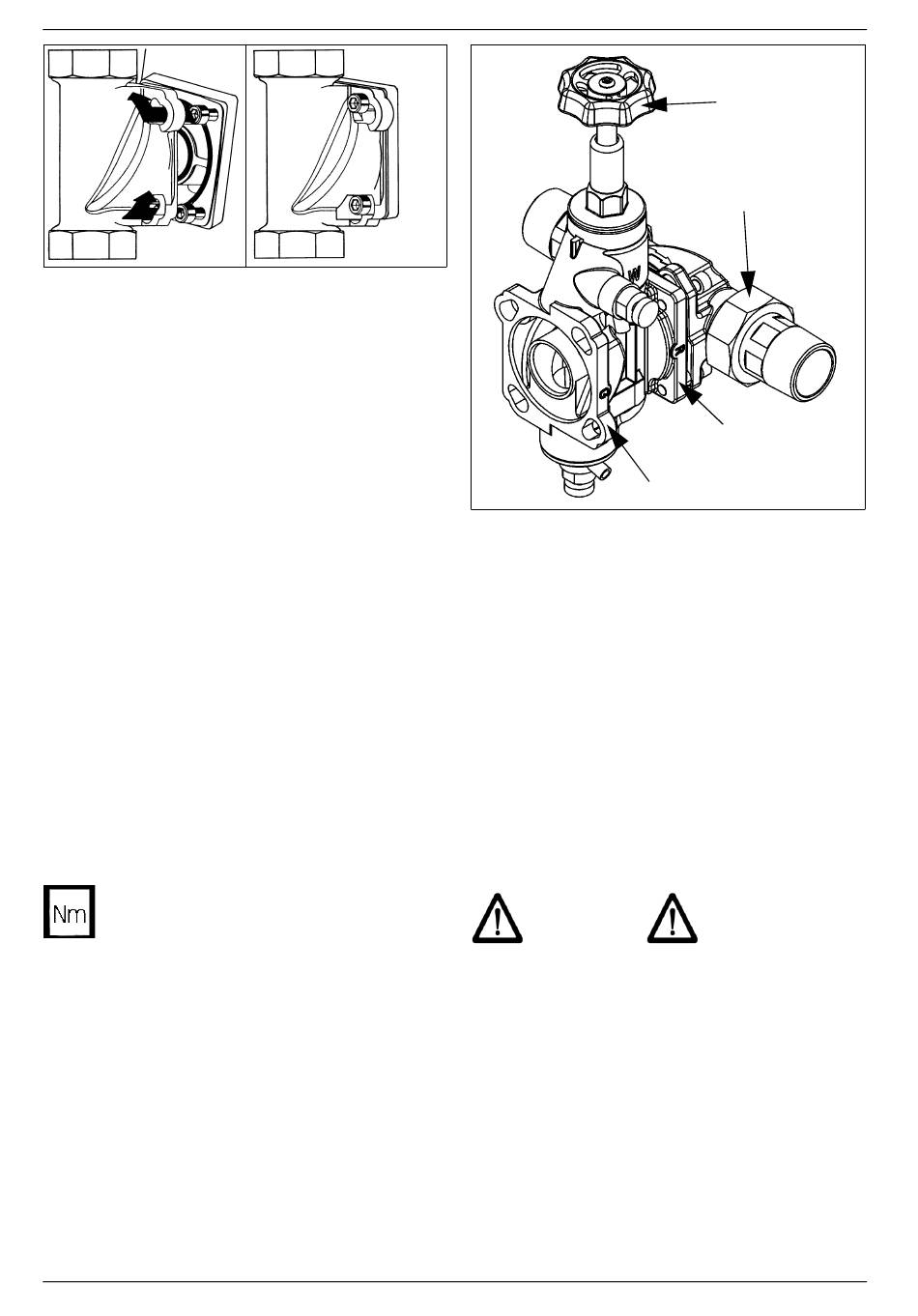

Fig. 7 : Bride rotative avec baïonnette
Après le montage de l'adoucisseur d'eau
dévisser l'étaiement jusqu'au carénage de
l'adoucisseur d'eau afin de la positionner à
l'équerre.
4.1.7 Montage de la vanne de
dérivation (accessoire)
Une vanne de dérivation montée entre la
bride rotative de montage et la station
d'adoucissement permet de toujours pou-
voir prélever de l'eau potable non traitée sur
l'installation, même pendant d'éventuels tra-
vaux de maintenance.
– Après avoir rincé la conduite d'eau,
retirer le couvercle de montage de la
bride rotative de montage.
– Relier la vanne de dérivation coté « R »
(conduite) sur la bride de montage en
encliquetant la baïonnette (cf. fig. 8).
– Serrer bien à fond les quatre vis cylin-
driques M6x25.
Choisir le couple de serrage
(env. 4 Nm) de manière à ce que
le joint ferme !
Le volant de la vanne de dérivation peut être
positionné vers le haut ou de côté. Le mon-
tage de la vanne de dérivation doit se faire
de telle sorte que sa manipulation soit aisée.
44
I
Installation
II
Fig. 8 : Vanne de dérivation
4.1.8 Montage de l'adoucisseur
d'eau avec vanne de dérivation
préassemblée
La bride de raccordement de l'adoucisseur
d'eau est protégée par un cache de protec-
tion blanc. Le cache de protection blanc est
fixé à l'aide de quatre vis cylindriques
M6x25.
– Dévisser légèrement les quatre vis cylin-
driques M6x25 sans les sortir (raccorde-
ment baïonnette) !
– Enlever le cache de protection blanc.
ATTENTION
Après enlèvement du cache de protec-
tion blanc ne pas mettre les doigts dans
le raccord (risque d'écrasement) !
Le profilé du joint à bride doit être dirigé vers
la vanne de dérivation. Si ceci n'est pas
respecté, des fuites d'eau peuvent se pro-
duire et provoquer des dégâts d'eau dans la
maison et sur les équipements.
– Soulever l'adoucisseur d'eau et le faire
pivoter de 30° environ dans le sens
inverse des aiguilles d'une montre.
Multisoft-2P
volant
bride rotative de
montage
bride côté tuyau
(« R »)
bride côté appareil (« G »)
