La surface de la bride rotative doit être à la
verticale ! La bride rotative de montage doit
être
montée
de
gauchissement mécanique n'ait lieu !
Dans le cas contraire, la bride rotative de
montage risque d'être mécaniquement
endommagée. Des dommages d'eau plus
importants pourraient en résulter. Dans ce
cas, les personnes qui se tiennent à proxi-
mité de l'adoucisseur d'eau s'exposent à un
risque pour leur santé en raison de plus
grandes quantités d'eau.
Veiller par conséquent, lors du montage, à
ce que des forces importantes ne soient pas
exercées sur la tuyauterie, la bride rotative
de montage et la station d'adoucissement.

4.1.5 Montage du soutien mural

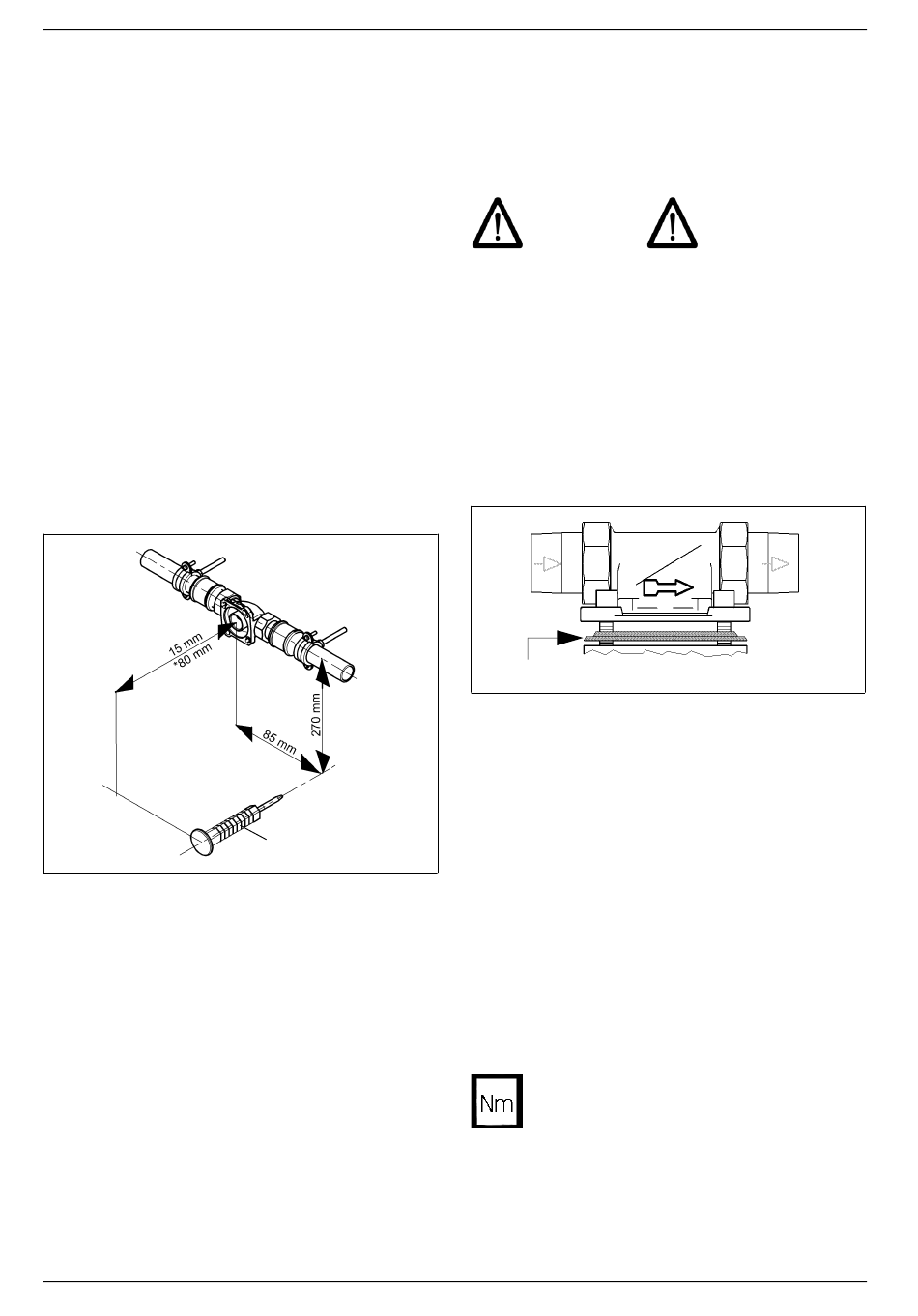

Fig. 5 : Soutien mural sans vanne de dérivation
*Soutien mural avec vanne de dérivation
Pour d'autres consignes, veuillez vous
référer à la notice de montage du soutien
mural.
4.1.6 Montage de l'adoucisseur
d'eau sans vanne de dérivation
– Après avoir rincé la conduite d'eau,
retirer le couvercle de montage de la
bride rotative de montage.
La bride de raccordement de l'adoucisseur
d'eau est protégée par un cache de protection
blanc. Le cache de protection blanc est fixé
Installation
manière
qu'aucun
soutien mural
Multisoft-2P
à l'aide de quatre vis cylindriques M6x25.
– Dévisser légèrement les quatre vis cylin-
driques M6x25 sans les sortir (raccorde-
ment baïonnette) !
– Enlever le cache de protection blanc.
ATTENTION
Après enlèvement du cache de protec-
tion blanc ne pas mettre les doigts dans
le raccord (risque d'écrasement) !
Le profilé du joint à bride doit être dirigé vers
la bride rotative de montage (cf. fig. 6). Si
ceci n'est pas respecté, des fuites d'eau
peuvent se produire et provoquer des
dégâts d'eau dans la maison et sur les
équipements.
profilé du joint à bride
Fig. 6 : Bride rotative de montage
– Soulever l'adoucisseur d'eau et le faire
pivoter de 30° environ dans le sens
inverse des aiguilles d'une montre.
– Le présenter sur la bride rotative de
montage de manière à ce que les têtes
de vis traversent les alésages à baïon-
nette (cf. fig. 7 I).
– Ramener l'adoucisseur d'eau de 30°
environ en arrière, dans le sens des
aiguilles d'une montre.
– Serrer bien à fond les quatre vis cylin-
driques M6x25 (cf. fig. 7 II).
Le couple de serrage (env. 4 Nm)
doit être de sore que le joint soit
étanche et que l'adoucisseur d'eau
ne soit pas endommagé ou soumis à
une contrainte mécanique !
43
