Pour les eaux usées, prévoir un
branchement suffisamment dimen-
sionné (p. ex. écoulement au sol)
selon DIN 1986.
3.2
Montage de la bride rotative
de montage
ATTENTION
La surface de la bride rotative de
montage doit se trouver à la verti-
cale.
Monter la bride rotative de mon-
tage en veillant à exclure toute
déformation mécanique. Sinon, il
y a risque de détérioration méca-
nique pouvant aller jusqu'à une
rupture de la conduite ou de la
bride rotative de montage.
La bride rotative de montage est employée
comme élément de raccordement entre
l'installation d'eau potable et l'appareil. Elle
convient aussi bien aux conduites horizon-
tales qu'aux conduites verticales.
Attention : Installer la bride rotative de
montage dans le sens d'écoulement ! Celui-
ci est indiqué par une flèche moulée dans
le matériau.
En cas de montage à l'envers, le
INFO_NO_HEADER
rétrolavage ne fonctionne pas.
1
2

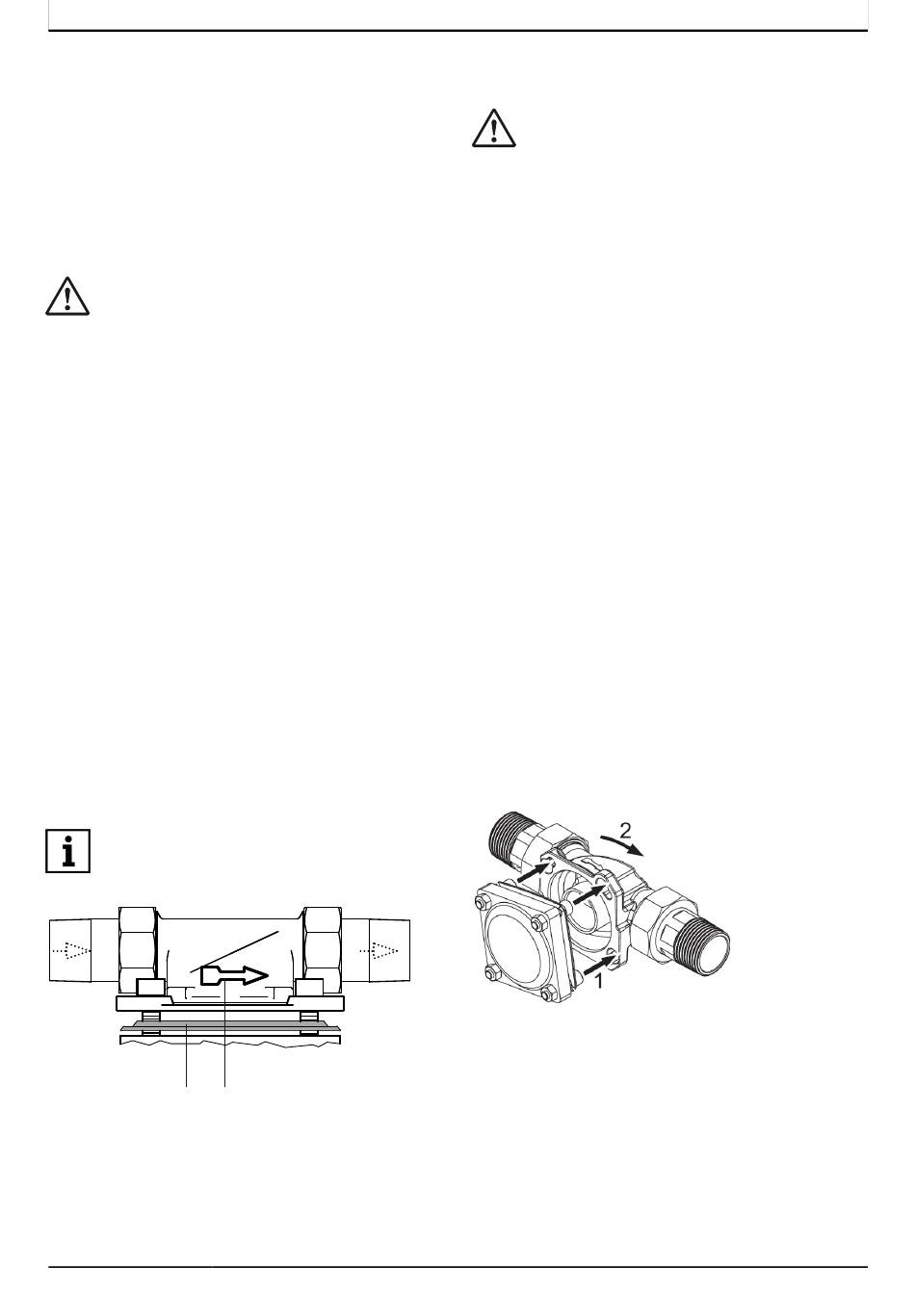

Fig. 2 :
Bride rotative de montage
1
Joint de bride profilé
2
Flèche du sens d'écoulement
1701242 • 2020/07
Installation
3.3
Montage de l'appareil
ATTENTION
En l'absence d'installation d'une
vanne de dérivation, une vanne
d'arrêt doit être installée en amont
de l'appareil afin de pouvoir inter-
rompre l'alimentation en eau pen-
dant l'installation, la maintenance,
une réparation ou un dysfonction-
nement de l'appareil.
Systématiquement installer l'ap-
pareil à la verticale (± 5°). Le cas
contraire, de l'eau peut s'échapper
et provoquer des dégâts des eaux.
En vue de l'installation de l'ap-
pareil dans l'installation d'eau
potable, exclusivement employer
la bride rotative de montage four-
nie (voir chapitre 3.2).
La surface de la bride rotative de
montage doit se trouver à la verti-
cale.
Afin de garantir sa bonne étan-
chéité, le profil du joint de bride
profilé doit pointer vers la bride
rotative de montage (voir Figure 2).
Fig. 3 :
1
Insérer les vis
2
Tourner dans le sens des aiguilles d'
une montre pour enclencher les vis
JUDO JPF+
Mettre en place et enclencher
l'appareil
9
