Inbetriebnahme / Probelauf

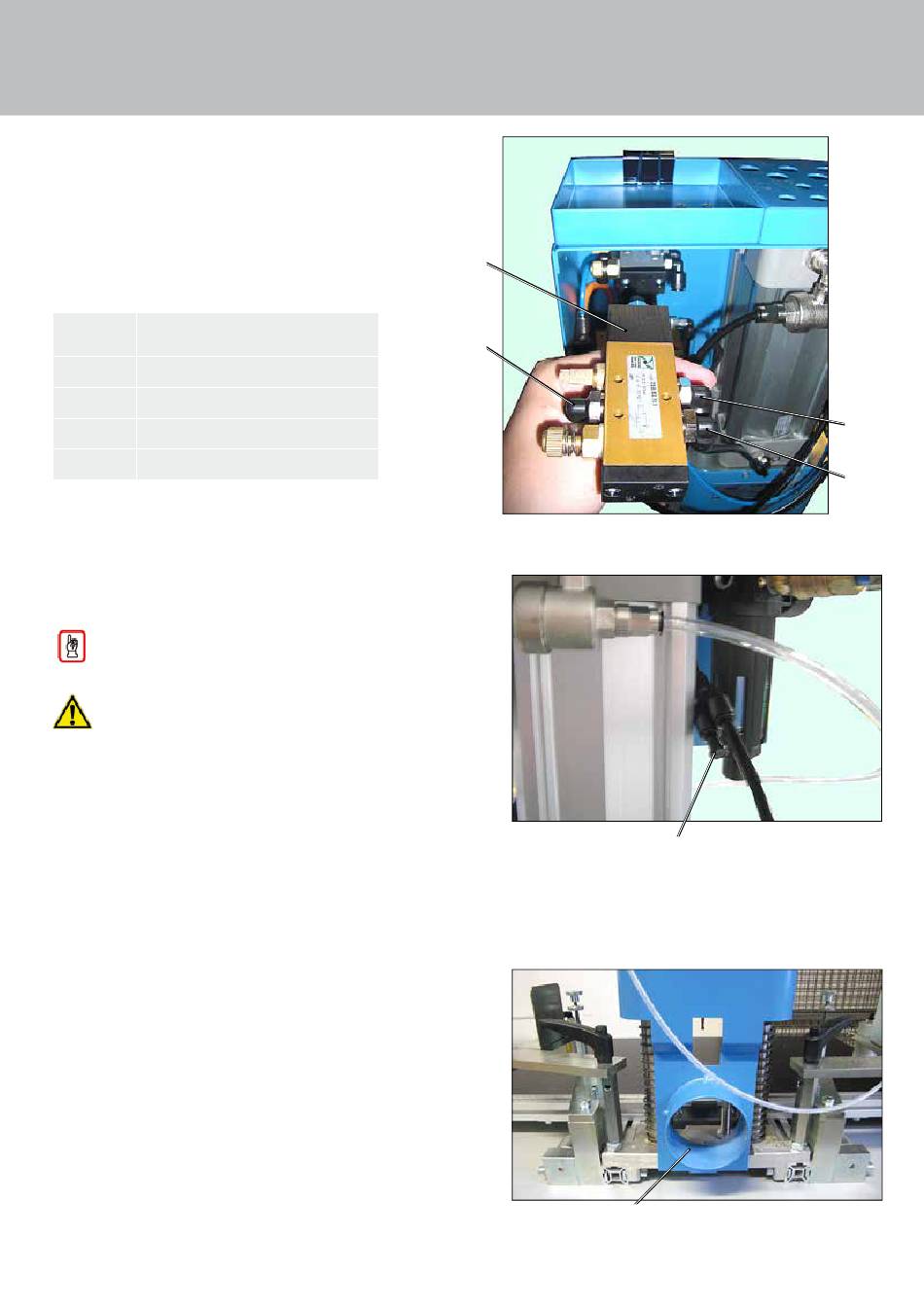

Anschlussbelegung

Nr. Bezeichnung
1
Anschluss 1
2
Anschluss 2
3 Anschlussventil für Fußschalter
4
Anschluss 4
Entfernen Sie den Blindstopfen
und schließen den Druckluftschlauch am Anschluss des
Fußschalter an.
Hinweis!
Führen Sie nach Beendigung der Arbeiten
grundsätzlich einen Funktionstest durch.
Warnung!
Die Druckluftschläuche dürfen nicht beschädigt
und geknickt werden.
Beachten Sie unbedingt die Montageanleitungen im
Anhang dieser Betriebsanleitung.

9. Anschluss an die Absaugung

Schließen Sie die Maschine an eine Absauganlage an.
Es besteht eine Anschlusspflicht an eine Absauganlage
mittels eines flexiblen Schlauches, der schwer
entflammbar sein muss.
Den Absaugschlauch der Absauganlage stecken Sie auf
den Absaugstutzen
und fixieren diesen mit einer
1
Schlauchklemme.
Die Luftgeschwindigkeit der Absauganlage muss
min. 20 m/s betragen.
Der Durchmesser des Absaugschlauches: ø 80 mm.
Absaugschlauch so verlegen, dass der Absaugstutzen
nicht belastet wird!
38
aus dem Verteilerstück
5
3
1
1
5
4
2
