Betrieb

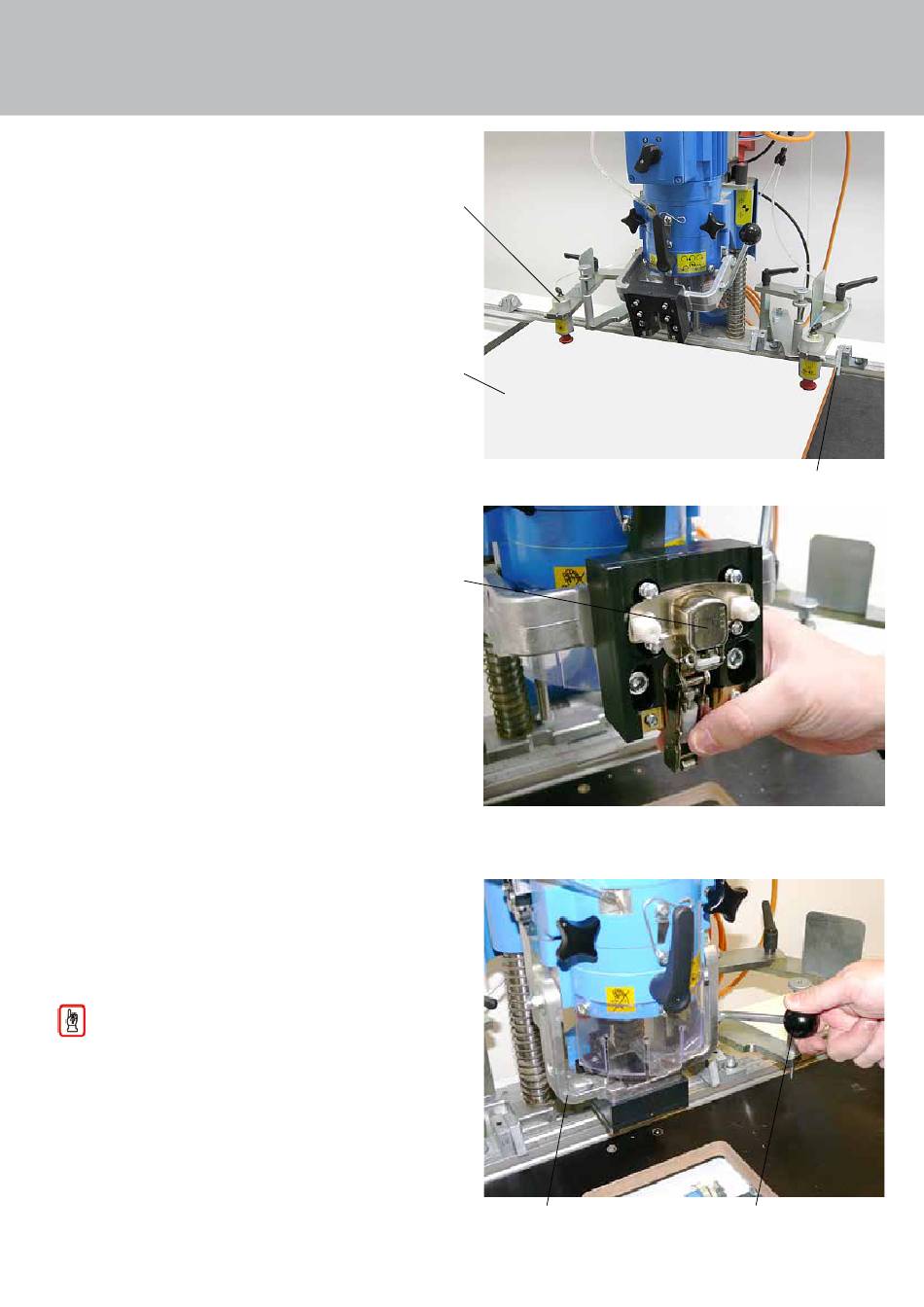

Scharniere einpressen

Zum Einpressen von Scharnieren wird das
Wechselbohrgetriebe,
6 Spindeln benötigt.
Führen Sie vor Beginn der Produktion einen Funktionstest
durch. Bei abgeklapptem Bügel muss der Sicherheitsschalter
betätigt sein, um beim Einpressen des Scharnieres den Motor
auszuschalten.
• Schieben Sie eine Platte
• Betätigen Sie den Fußschalter bzw. den Handtaster.
• Die Niederhalter arretieren die Platte, und der
2
Bohrvorgang wird ausgeführt.
• Die Niederhalter bleiben betätigt und halten die Platte
auch weiterhin fest.
• Setzen Sie ein Scharnier in die Einpressmatrize
• Schwenken sie den Einpressbügel
Handgriffes unter das Wechselbohrgetriebe.
5
• etätigen Sie nochmals den Fußschalter (Handtaster).
B
(Eine Hand am Einpressbügel, eine Hand am
Handtaster.)
• Das Scharnier wird eingepresst.
Hinweis!
In gleicher Weise werden die Verbindungsbeschläge
eingepresst.
58
gegen den Anschlag .
1 3
ein.
4
mithilfe des
6
2
1
4
6
3
5
