Trommelanschläge
Die Trommelanschläge sind vormontiert und
eingestellt. Diese müssen bei Verwendung der
Fortsetzungsanschläge demontiert und zusammen mit
den Fortsetzungsanschlägen wieder eingebaut werden.
Nur bei den Maschinen mit der Nummer:
9 131 498 und 9 131 499.

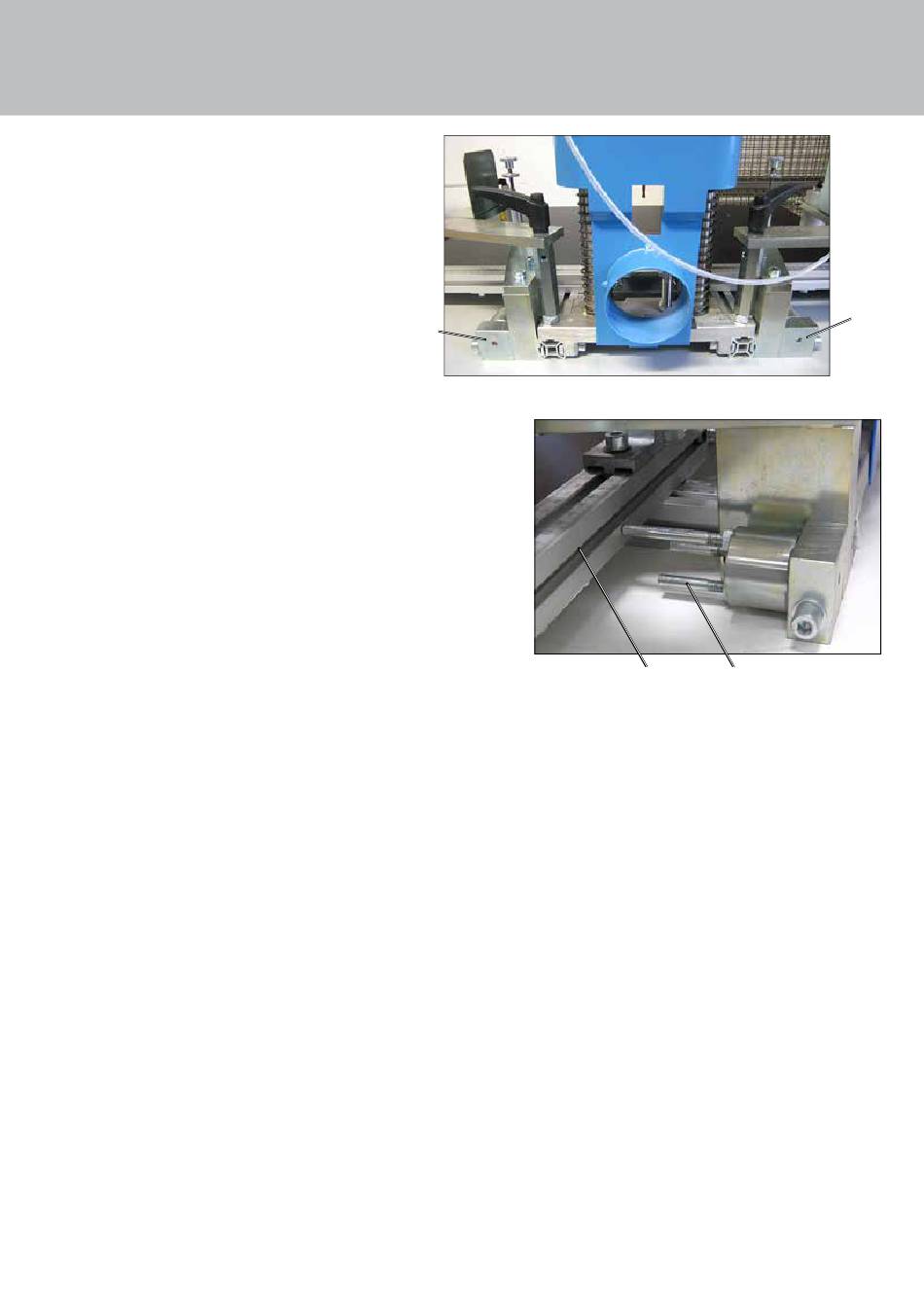

An beiden Seiten der Maschine sind die
Trommelanschläge mit den Fortsetzungsanschlägen
1
zu montieren.
1
1
Die Feinjustierung erfolgt mithilfe der Anschlagbolzen .
2
Drei Anschläge sind bereits mit folgenden Abständen
voreingestellt:
a. 22 mm
b. 37 mm
c. 57 mm
Der vierte Anschlag kann individuell eingestellt werden
und muss montiert werden. Eine Anschlagschlagschraube
liegt bei.
Zum Beispiel für Wechselbohrgetriebe 90°, 9 Spindeln
den Tisch nach Skala auf 69,5 mm einstellen und die
Schraube gegen das Profil des Tisches schrauben.
Dadurch ergibt sich ein Abstand von 37 mm zur
Plattenkante bezogen auf die 1. Bohrspindel des
Wechselbohrgetriebes. 3 2
Die Tischplatte wird zum Einstellen mithilfe der
3
Abbildung zeigt die rechte Seitenansicht.
Befestigungsschrauben gelöst. Die beiden Anschlagbolzen
werden auf den gewünschten Abstand positioniert
2
(gedreht).
Anschließend ist der Tisch gegen die Anschlagbolzen
3
zu schieben und wieder zu befestigen.
Hinweis zur Montage:
Für die Verwendung nur mit Maschinen
Nr. 9 131 48 und 9 131 499!
Bei der Verwendung zusammen mit den
Fortsetzungsanschlägen sind die Trommelanschläge
zu demontieren und zusammen mit den
Fortsetzungsanschlägen wieder anzuschrauben.
Die Abstände der Trommelanschläge sind durch eine
Probebohrung zu prüfen und bei Bedarf zu korrigieren.
Beachten Sie dazu immer die Montageanleitungen!
