INSTALLATION – Raccordement

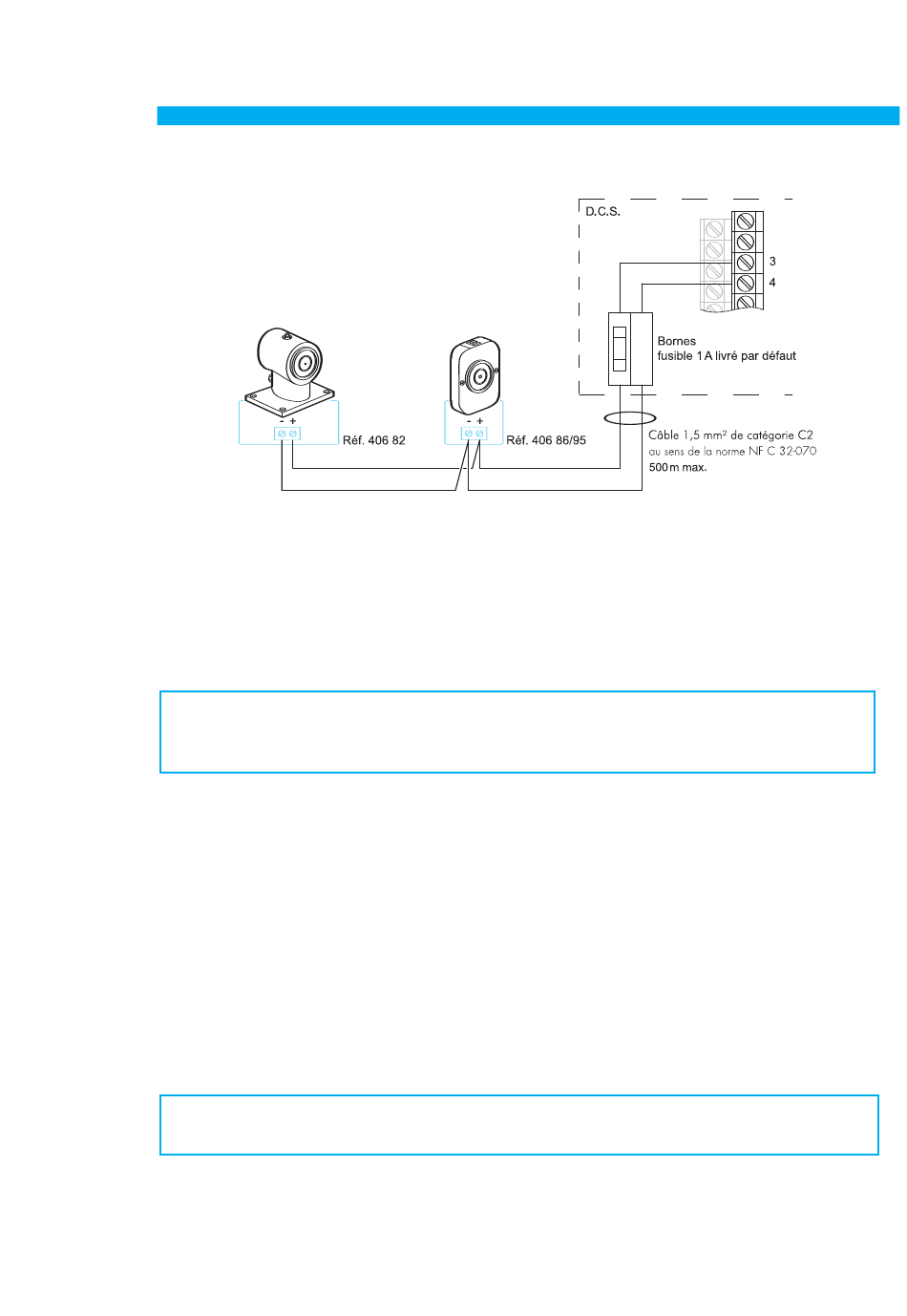

Raccordement d'une ligne D.A.S. à rupture : bornes 3-4
Câble 2x1,5 mm
Caractéristiques de la sortie :
- Tension 24 V à rupture ;
- Courant limité à 8 A ;
- Alimentation directe par A.E.S. associée.
Attention :
Il est fortement recommandé de placer une diode type 1N4004 en parallèle sur les ventouses à ruptures qui n'en
sont pas déjà équipées.
Si la ligne 1 est non utilisée, laisser la résistance 3,3 kΩ entre les bornes 3 et 4.
Si la ligne 2 est non utilisée, laisser la résistance 3,3 kΩ entre les bornes 5 et 6.

Raccordement de commandes de confort : bornes 7-8, 9-10

Plusieurs boîtiers peuvent assurer l'ouverture ou la fermeture des D.A.S. en confort.
Les commandes de confort (10 max.) des D.A.S. sont de préférence des contacts momentanés de type NO :
Bornes 7 et 8 : commande ouverture ;
Bornes 9 et 10 : commande fermeture.
Voir raccordement sur le schéma d'organisation du système page 13.
Câble 9/10
Les bornes 8 et 10 sont en commun, un seul conducteur commun peut être utilisé.
Attention :
Refermeture automatique des D.A.S. à émission continue après réarmement.
Si non utilisé, ne rien raccorder .
24
2 de catégorie C2 au sens de la norme NF C 32-070, 500 m max.
e de catégorie C2 au sens de la norme NF C 32-070, 500 m max.
