MANUEL TECHNIQUE – PUMA ELI R / PUMA ELI A R

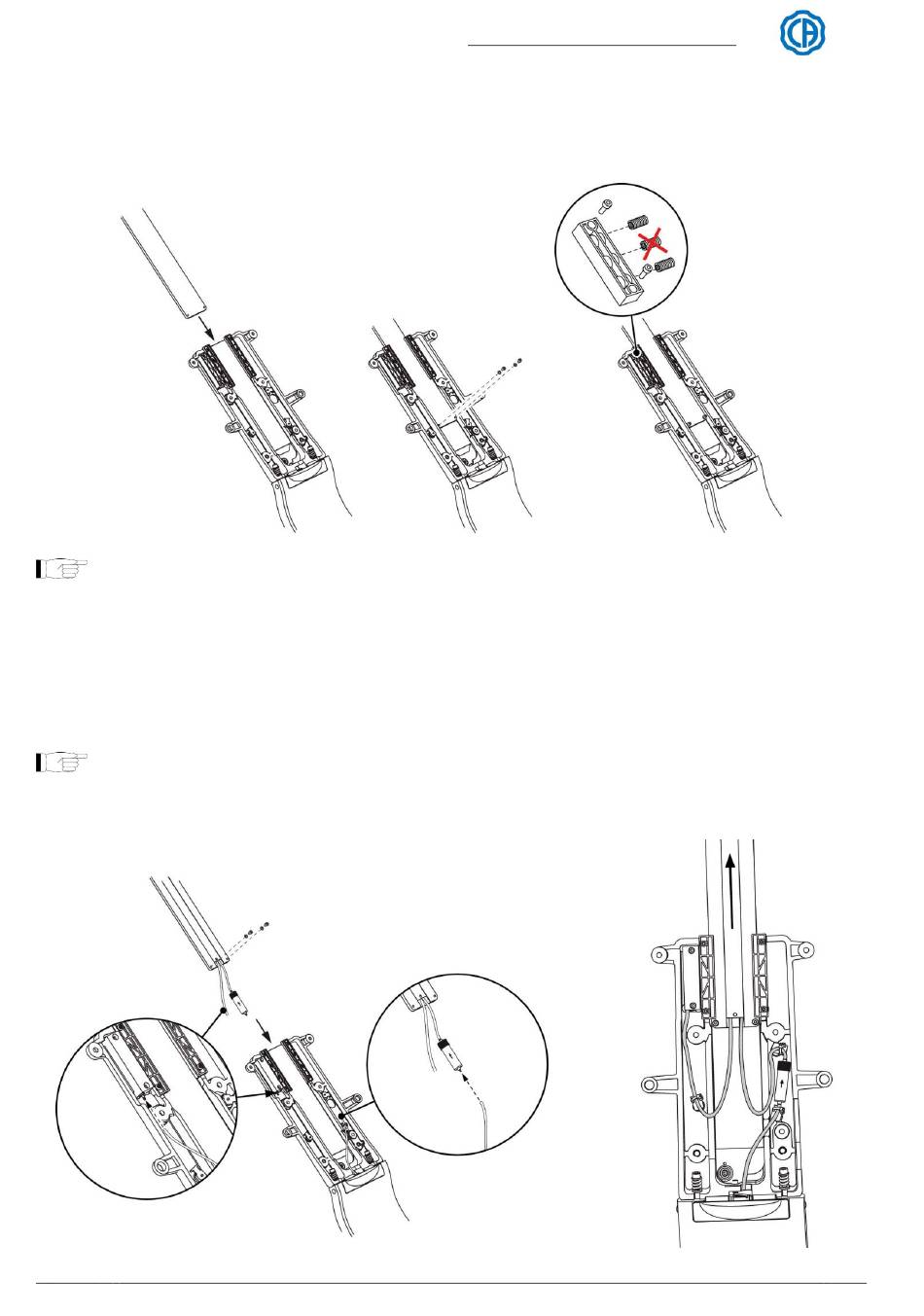

2.21. MONTAGE TÊTIÈRE MANUELLE
- Introduire la tige de la têtière dans le châssis métallique du dossier.
- Visser les 2 vis (TCEI M4x6) de fin de course avec les rondelles élastiques correspondantes, fournies avec
l'équipement, dans la tige de la têtière comme indiqué dans la fig. 51 (utiliser une clé Allen de 3 mm).
Fig.51
REMARQUE : Retirer un ressort pour un coulissement majeur de la tige de la têtière.
2.22. MONTAGE TETIERE PNEUMATIQUE
- Introduire la tige de la têtière dans le châssis métallique du dossier.
- Visser les 2 vis (TCEI M4x6) de fin de course avec les rondelles élastiques correspondantes, fournies avec
l'équipement, dans la tige de la têtière comme indiqué dans la fig. 52 (utiliser une clé Allen de 3 mm).
- Vérifier que la têtière ne s'enlève pas vers le haut.
PRÉCAUTION : Sortir complètement la tige de la têtière comme la fig. 52 le montre.
- Brancher les tuyaux air et les câbler à l'aide des colliers fournis (voir fig. 52).
Fig.52
INSTALLATION ET RÉGLAGES MÉCANIQUES DE L'UNITÉ DE SOINS
50
FR
