MANUEL TECHNIQUE – PUMA ELI R / PUMA ELI A R

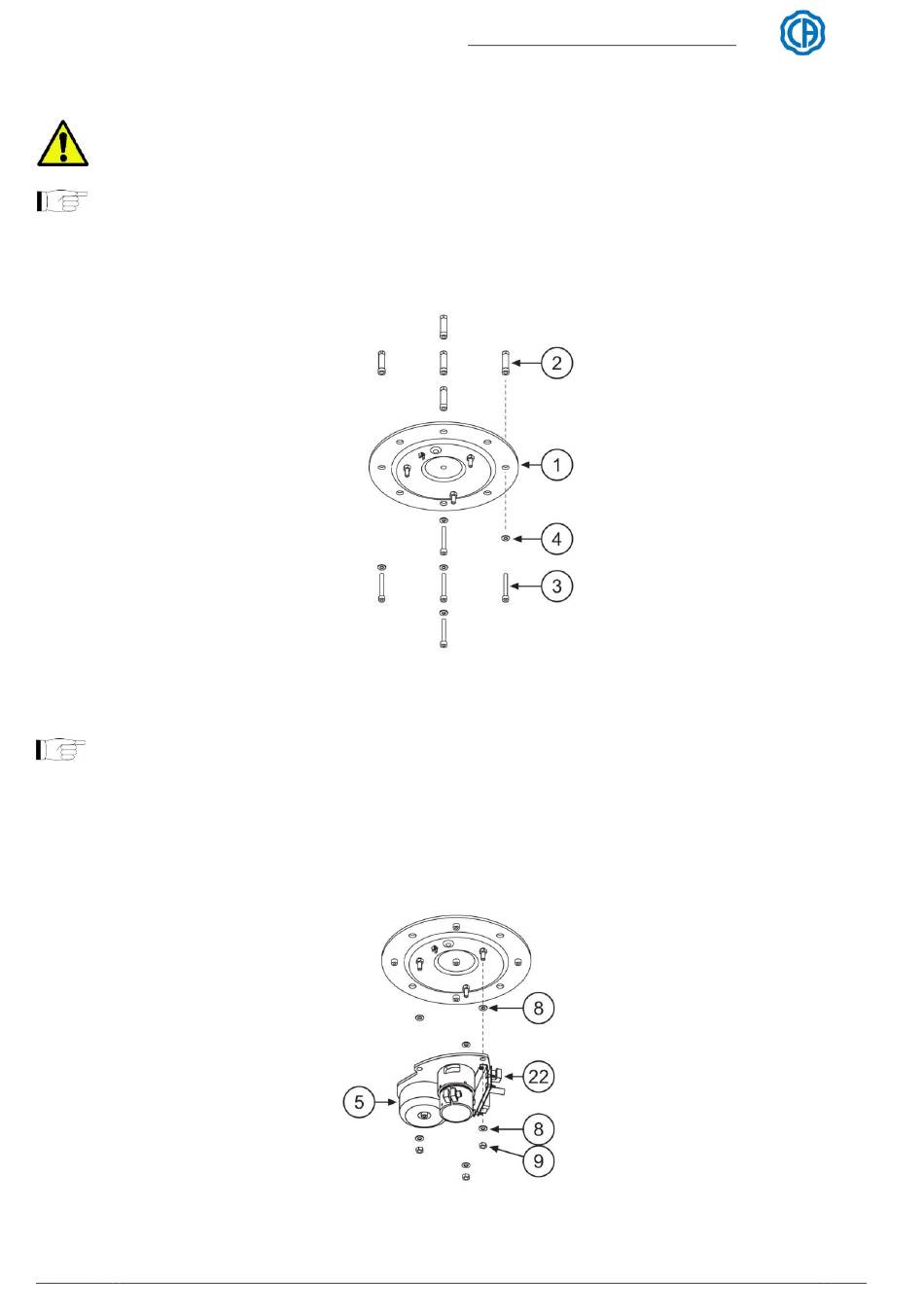

- Positionner la plaque (1) sur le plafond, en gardant le point (B) en correspondance de l'orifice central, et marquer les
positions des 5 chevilles de fixation (une centrale et 4 externes positionnés en croix).
ATTENTION ! Orienter la plaque (1) de manière à ce que l'orifice avec passe-fil soit en
correspondance de la sortie des câbles d'alimentation.
REMARQUE : si vous utilisez les chevilles fournies en accessoires, assurez-vous de percer le
plafond sur une section d'au moins 60 mm en utilisant un foret D14.
- Une fois que les 5 chevilles (2) ont été installées, monter la plaque (1) en utilisant 5 vis M8x60 (3) pourvues de
rondelles (4).
Fig.2
- Introduire 3 rondelles (8) sur les vis de la plaque, sur laquelle sont déjà montés les écrous M8.
- Introduire la bride de fixation de la potence (5) sur les vis de la bride à plafonnier et visser, sans les bloquer, les
écrous M8 (9) de fixation pourvus des rondelles correspondantes (8).
REMARQUE : veiller à positionner le trou oblong du tube en correspondance de la sortie des
câbles d'alimentation.
- Brancher le fil de l'alimentation à la barrette de connexion (22) et vérifier que la tension programmée au moyen des
sélecteurs K3 sur la carte correspond bien à celle de l'installation électrique.
- Contrôler la valeur de la tension d'alimentation de la lampe (M2 : points 0-18) qui doit être de 18,5 (±10 %) Vac. Avec
une valeur de tension trop basse, déplacer le pontet, situé sur le 0 du connecteur K3, sur le -10V. Avec une valeur de
tension trop élevée, déplacer le pontet situé sur le 0 du connecteur K3, sur le +10V.
Fig.3
