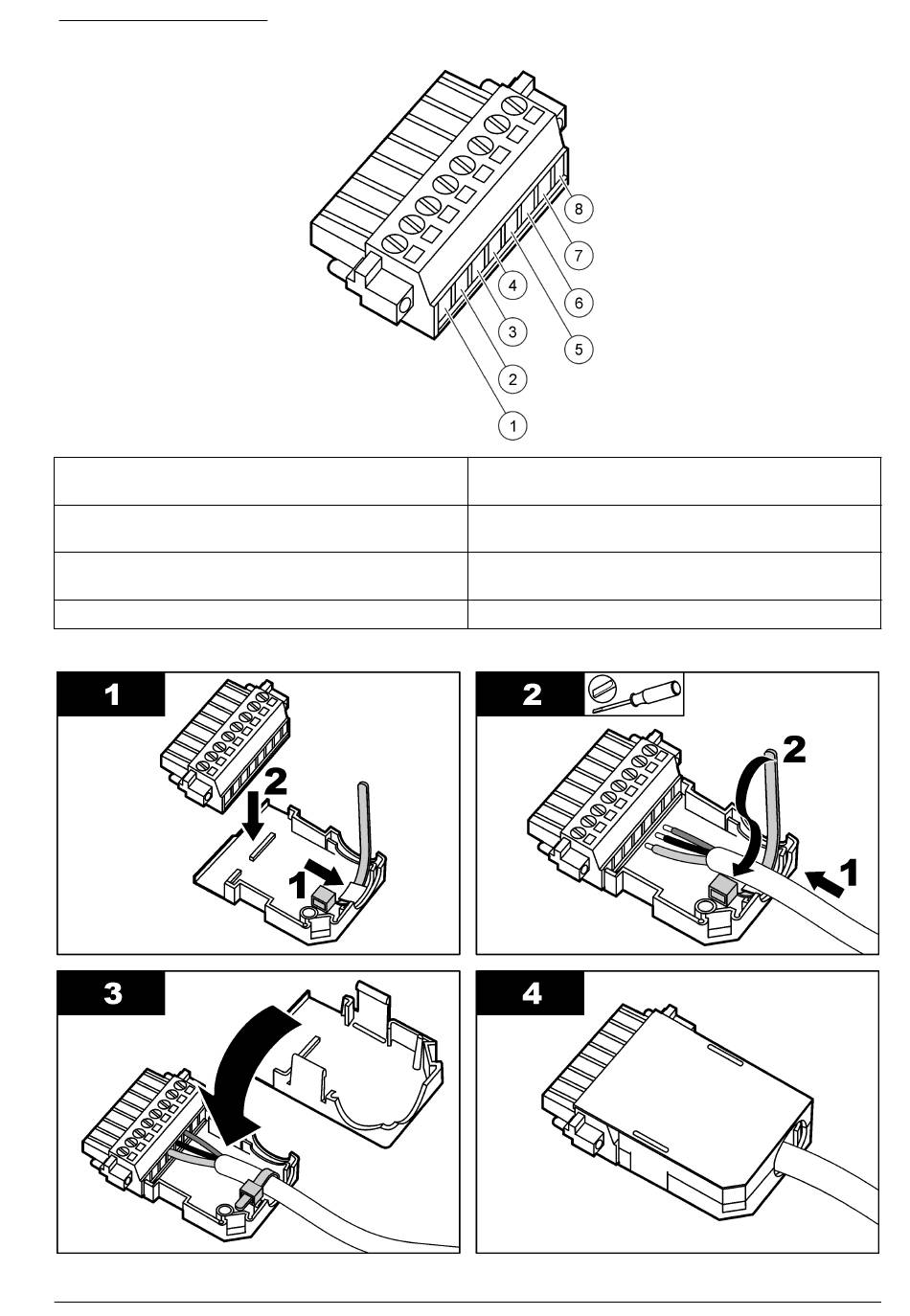

Slika 5 Dodelitev nožic
1 Nožica 1: izbirno – akumulatorja (samo z
brezprekinitvenim napajanjem)
2 Nožica 2: izbirno + akumulatorja (samo z
brezprekinitvenim napajanjem)
3 Nožica 3: izbirno + brezprekinitvenega napajanja
(izhod)
4 Nožica 4: ozemljitev
Za namestitev konektorja upoštevajte ilustrirane korake spodaj.
5 Nožica 5: 0 napajanja V DC
6 Nožica 6: + napajanja 24 V DC
7 Nožica 7: izbirno PC_ON
8 Nožica 8: izbirno stanje napajanja
