Niezależnie od miejsca montażu analizatora należy zauważyć, że musi on być umieszczony w pozycji pionowej
z nadajnikiem na górze. Zaleca się zastosowanie poziomnicy alkoholowej, aby upewnić się, że analizator jest
poprawnie ustawiony i nie przechyla się w jedną stronę ani do przodu. Ma to kluczowe znaczenie dla dokładności
analizatora.
Montaż w panelu
Zamocować analizator, wkręcając śruby w otwory do mocowania umieszczone na zewnątrz, wokół
analizatora.
Montaż na ścianie
Użyć zestawu montażu na ścianie do zamocowania przyrządu na ścianie. Odległość między dwoma
częściami wynosi 460 mm.
Bardzo ważne jest zachowanie odstępu 460 mm, aby zapobiec zniekształceniu szafy podczas montażu.
Podłączanie zasilania sieciowego
Przed przystąpieniem do wykonywania czynności naprawczych lub konserwacyjnych przyrządu należy odłączyć
zasilanie.
Podłączenie do instalacji elektrycznej powinno być wykonywane przez wykwalifikowany personel.
Przyrząd może pracować na napięciu 100–240 V AC bez żadnych jego modyfikacji. Zaciski zasilania
można zdemontować z obudowy, aby ułatwić podłączanie.
Ze względów bezpieczeństwa należy przestrzegać poniższych zaleceń:
• Należy użyć trójprzewodowego kabla zasilania (przewód fazowy, neutralny i ochronny) dobranego
do wymaganego poboru prądu.
• Przyrząd należy podłączyć do instalacji elektrycznej za pośrednictwem wyłącznika lub
bezpiecznika, którego prąd znamionowy powinien być mniejszy niż lub równy 20 A. Należy
umieścić je w pobliżu przyrządu i odpowiednio oznaczyć. Połączenie to powinno umożliwiać
odcięcie przewodu fazowego i neutralnego w przypadku wystąpienia problemów zasilania bądź
konieczności wykonania czynności naprawczych lub konserwacyjnych we wnętrzu przyrządu.
Przewód ochronny powinien być zawsze podłączony.
Główna szafa powinna być otwarta, aby zapewnić dostęp do wnętrza.
1. Poprowadzić kabel zasilania przez dławicę kablową znajdującą się w lewym tylnym rogu spodu
szafy.
2. Otworzyć tylną pokrywę szafy lokalnego sterownika (nr 11 na
wykręcając sześć śrub.
3. Wykręcić dwie śruby mocujące w lewym górnym rogu i po prawej stronie szafy, a następnie
obrócić szafę, aby odsłonić tylną część nadajnika. Dławica kablowa kabla zasilania znajduje się
po lewej stronie, od strony operatora.
128 Polski
U W A G A
U W A G A
O S T R Z E Ż E N I E

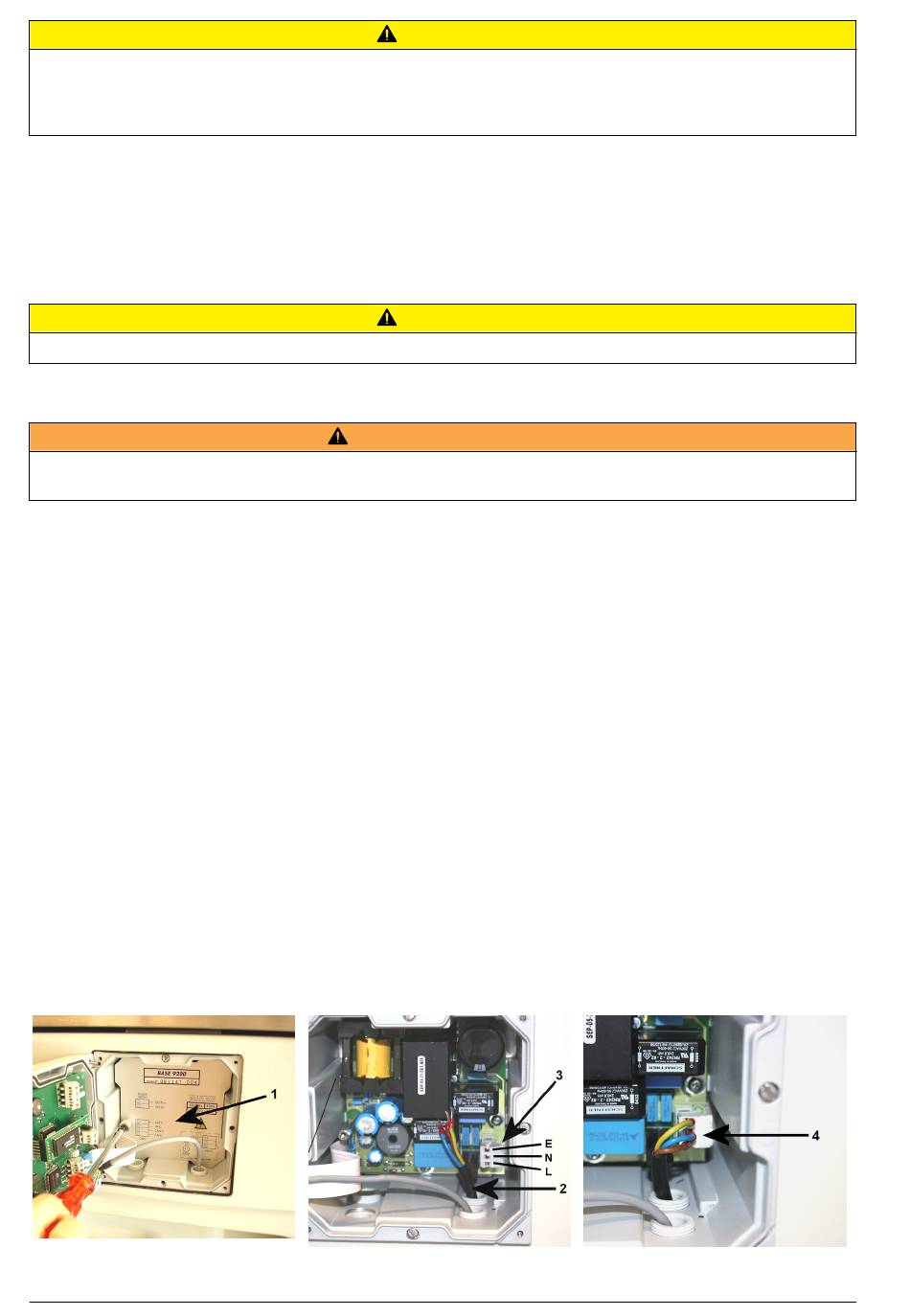

Rysunek 1
na stronie 127),
