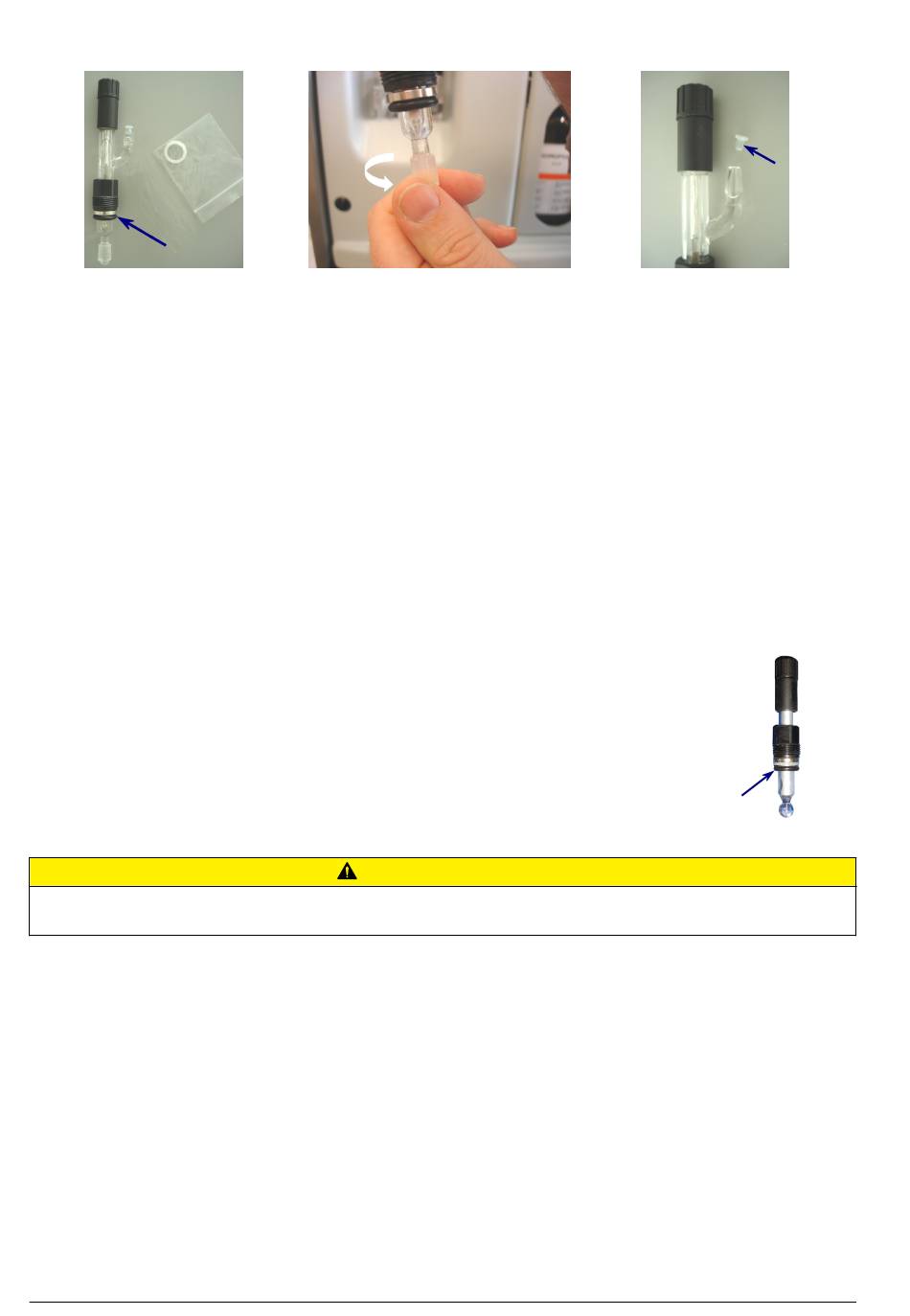

Installazione dell'elettrodo di riferimento
1. Estrarre il sensore di riferimento dalla sua confezione.
2. Rimuovere il serbatoio in plastica dal fondo (la soluzione di stoccaggio è KCl 3M) e installare
l'Oring di tenuta come mostrato in figura.
3. Con la massima attenzione, ruotare la ghiera inferiore del tubo dell'elettrolita di ¼ di giro per
bloccarla.
4. Rimuovere il tappo di plastica dalla porta di ingresso.
5. Installare l'elettrodo di riferimento sul lato sinistro della camera di misura (N. 2 nella
a pagina 103).
6. Collegare il cavo di riferimento (quello senza etichetta blu) al relativo elettrodo.
7. Collegare il tubo dell'elettrolita alla porta di ingresso sull'elettrodo di riferimento.
Installazione dell'elettrodo ione-selettivo per il sodio
Nota: È importante preservare, il più a lungo possibile, l'integrità dell'elettrodo ione-selettivo per il sodio. Per questo
motivo, è necessario installare l'elettrodo solo all'ultimo momento, dopo aver effettuato tutte le altre regolazioni.
1. Estrarre il sensore ione-selettivo per il sodio dalla sua confezione.
2. Rimuovere il serbatoio di plastica dal fondo (la soluzione di stoccaggio è normale
acqua di rubinetto) e scuotere leggermente (come se si trattasse di un termometro)
per eliminare eventuali bolle.
3. Installare l'O-ring di tenuta come mostrato a destra.
4. Installare l'ISE al centro della camera di misura (N. 1 nella
5. Collegare il cavo AS7 (con l'etichetta blu) all'elettrodo.
Dopo l'installazione del sensore, è importante che le testine dell'elettrodo non tocchino il fondo della cella di
misura.
Riempimento del serbatoio dell'elettrolita
Il serbatoio dell'elettrolita è installato sul retro dell'analizzatore (N. 12 nella
1. Prendere il flacone di elettrolita KCI e inserire a fondo la punta della cannuccia nel tubo di
ingresso del serbatoio senza esercitare una pressione eccessiva.
2. Schiacciare il flacone fino a riempire il serbatoio a circa 3/4 della sua capacità. Qualora
l'operazione risulti difficoltosa, sollevare leggermente la cannuccia del flacone per evitare la
formazione di una bolla d'aria.
3. Usando il pollice e l'indice, schiacciare e rilasciare ripetutamente il tubo dell'elettrolita nel tratto
compreso tra il serbatoio e l'elettrodo di riferimento in modo da eliminare eventuali bolle d'aria.
4. Se necessario, rimuovere eventuali gocce di KCI dall'analizzatore e dal serbatoio.
108 Italiano
Figura 1
A T T E N Z I O N E
a pagina 103).
Figura 1 a pagina 103).
Figura 1
