INSTALACJA
Wspornik stołowy przeznaczony jest do szyn o grubości od 6,4
mm (1/4 cala) do 12,7 mm (1/2 cala) oraz od 22,2 mm (7/8 cala)
do 28,8 mm (1 1/8 cala) wysokości. Poniższa ilustracja przedsta-
wia elementy wspornika. Jedynym narzędziem wymaganym do
instalacji jest załączony klucz sześciokątny o rozmiarze 3/16
cala.
Instalacja wspornika stołowego:
1. Przechyl wspornik stołowy pod lekkim kątem w kierunku
środka stołu i zaczep go do pomocniczej szyny (patrz
Rys. 1).
2. Ruchem obrotowym przesuń wspornik ku dołowi, aż dźwignia
montażowa zaskoczy na pomocniczej szynie. Dokręć pokrętło
zaciskacza, aż wspornik stołowy ustawiony zostanie w pozycji
równoległej do szyny (patrz Rys. 2).
3. Posługując się załączonym kluczem sześciokątnym o rozmiarze
3/16 cala, dokręć śrubę nastawczą w kierunku zgodnym z ruchem
wskazówek zegara, aż dźwignia montażowa (patrz Rys. 4) dotknie
dna szyny pomocniczej.
4. Przekręć tę samą śrubę nastawczą w kierunku przeciwnym do
ruchu wskazówek zegara o około 45 stopni; usuń sześciokątny
klucz.
Zdejmowanie wspornika stołowego z szyny:
Zdejmij głowicę wstrzykiwacza, a następnie poluźnij pokrętło
•
zaciskacza. Naciśnij dźwignię montażową i nachyl lekko
wspornik w kierunku środka stołu. Pociągnij go ruchem na
zewnątrz i ku górze.
Ponowna instalacja wspornika stołowego na tej samej szynie:
Wykonaj pierwszą i drugą z opisanych wyżej czynności.
•
Zamontuj głowicę wstrzykiwacza.
Ponowna instalacja wspornika stołowego na szynie innego rozmiaru:
• Wykonaj wszystkie cztery czynności opisane powyżej. Zamontuj głowicę wstrzykiwa-
cza.
Zamontowanie głowicy wstrzykiwacza do wspornika stołowego:
1. Poluźnij pokrętło głowicy wstrzykiwacza przekręcając je
do maksimum w kierunku przeciwnym do ruchu wskazówek
zegara (patrz Rys. 3).
2. Włóż kołek montażowy głowicy wstrzykiwacza do wierzchołka
wspornika stołowego.
3.
4.
Zdejmowanie głowicy wstrzykiwacza:
1.
2.

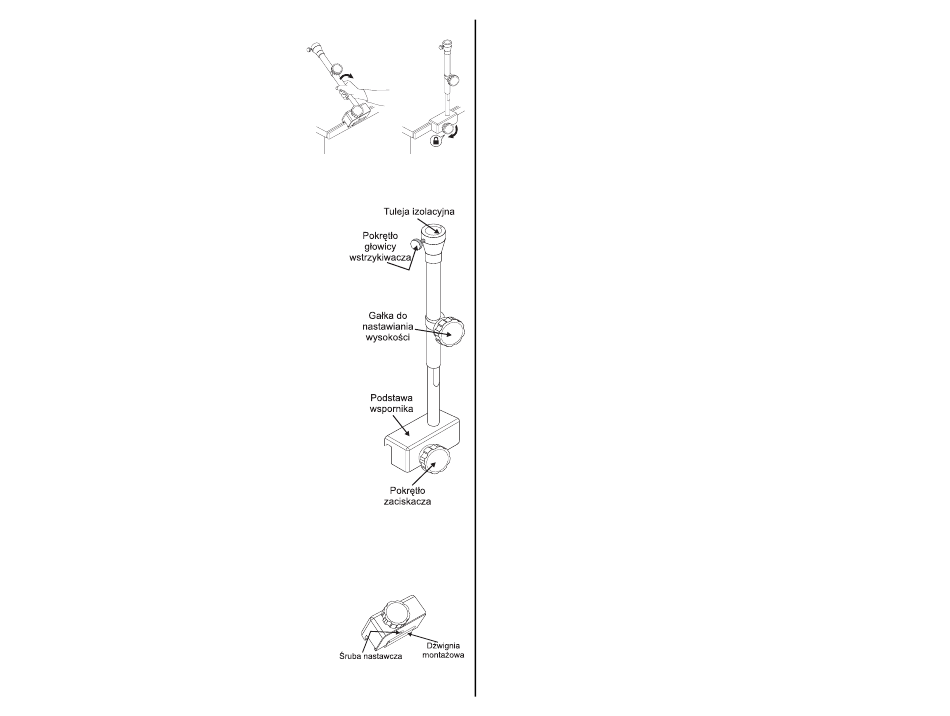

Rys. 1
Rys. 2
Ustawianie wysokości wspornika stołowego:
Uwaga: Tę czynność najlepiej przeprowadzić, kiedy głowica wstrzykiwacza jest już zamonto-
wana do wspornika stołowego.
1.
2.
3.

KONSERWACJA PROFILAKTYCZNA

1.
2.
3.
4.
5.
Rys. 3
6.
7.
Rys. 4
23
Zabezpiecz głowicę wstrzykiwacza, maksymalnie przekręcając pokrętło głowicy w kierunku
zgodnym z ruchem wskazówek zegara.
Upewnij się, że pokrętło głowicy wstrzykiwacza jest dokręcone na tyle, na ile jest to możliwe,
aby zapewnić bezpieczne umocowanie głowicy wstrzykiwacza we wsporniku stołowym.
Poluźnij pokrętło głowicy wstrzykiwacza, przekręcając je maksymalnie w kierunku przeciw-
nym do ruchu wskazówek zegara.
Podnieś głowicę z wierzchołka wspornika.
Poluźnij napięcie sprężyny, przekręcając gałkę do nastawiania wysokości o około jedną
czwartą obrotu w kierunku przeciwnym do ruchu wskazówek zegara (patrz Rys. 3).
Naciśnij na głowicę wstrzykiwacza, aż do uzyskania żądanej wysokości.
Ponownie naciągnij napięcie sprężyny wspornika, przekręcając gałkę do nastawiania wyso-
kości w kierunku zgodnym z ruchem wskazówek zegara.
Sprawdź pokrętło zaciskacza, aby upewnić się, że kiedy jest dokręcone, uniemożliwia ruch
wspornika stołowego. Jeśli nie można dokręcić pokrętła zaciskacza, należy wymienić wspor-
nik.
Sprawdź pokrętło głowicy wstrzykiwacza, aby upewnić się, czy jest mocno dokręcone, w celu
zapewnienia bezpiecznego zamocowania głowicy we wsporniku stołowym.
Sprawdź, czy nie ma złamanych lub uszkodzonych części. Nie używaj wspornika, jeśli jakie-
kolwiek części są złamane lub uszkodzone.
Sprawdź ruch pionowy wspornika stołowego. Jeśli sprężyna gazowa nie funkcjonuje prawi-
dłowo, nie należy używać wspornika.
Upewnij się, czy tuleja izolacyjna nie jest uszkodzona. Nie należy używać wspornika, jeśli
tuleja izolacyjna jest uszkodzona.
6.Oczyść wspornik i szynę stołową z wszelkich rozlanych środków kontrastowych, aby
zapewnić swobodny ruch wspornika wzdłuż szyny.
Co najmniej dwa razy do roku usuń wspornik stołowy z szyny i zmyj z nich środki kontra-
stowe za pomocą wody z mydłem. Dokładnie osusz. Obejrzyj wspornik z punktu widzenia
jego zużycia.
