Montage du mancheron

Attention
Vous risquez de pincer, d'étirer ou d'endommager
les câbles si vous pliez ou dépliez mal le mancheron.
La machine est alors susceptible de subir une
défaillance, ce qui peut rendre son utilisation
dangereuse.
Évitez de pincer, d'étirer ou d'endommager les
câbles.
Manipulez les câbles avec précaution quand
vous pliez ou dépliez le mancheron.
N'utilisez pas la tondeuse si un ou plusieurs
câbles sont pincés, étirés ou endommagés.
Adressez-vous à un réparateur agréé.
1. Posez la partie supérieure du mancheron sur le sol,
derrière la tondeuse, l'étiquette étant tournée vers le haut.
2. Desserrez les boutons de réglage de hauteur du manche-
ron et tournez la partie inférieure du mancheron vers
l'arrière de la tondeuse, jusqu'à ce qu'elle vienne se
loger dans l'une des positions de réglage de hauteur,
comme indiqué à la Figure 2.
Remarque : Pour régler la hauteur du mancheron,
reportez-vous à la rubrique Réglage de la hauteur du
mancheron, page 7.

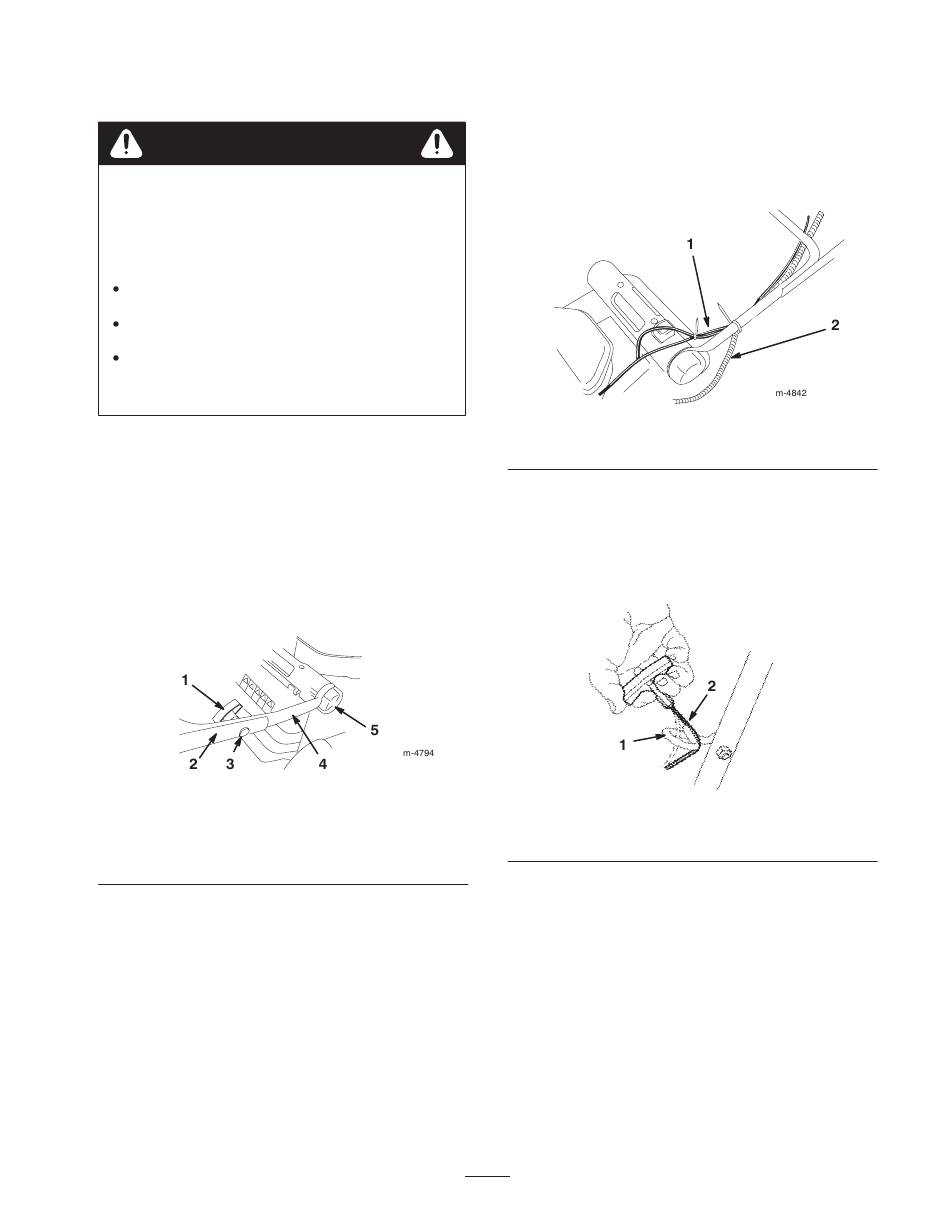

Figure 2
1. Bouton du mancheron (2)
2. Partie supérieure du
mancheron
3. Boulon à tête ovale (2)
3. Déposez les boutons et les boulons à tête ovale de la
partie supérieure du mancheron.
4. Partie inférieure du
mancheron
5. Bouton de réglage de
hauteur du mancheron (2)
4. Montez la partie supérieure sur la partie inférieure du
mancheron à l'aide des boulons à tête ovale et installez
les boutons comme indiqué à la Figure 2. Serrez
fermement les boutons.
Remarque : Vérifiez que les câbles et la gaine
électrique sont acheminés comme indiqué à la Figure 3.
Figure 3
1. Câbles

Installation du lanceur

Tirez le lanceur à travers le guide situé sur le mancheron
(Fig. 4).
Figure 4
1. Guide
Réglage de la hauteur du
mancheron
Le mancheron dispose de trois positions de réglage en
hauteur: haut, moyen, bas (Fig. 2). Réglez le mancheron à
la hauteur la plus confortable pour vous.
1. Desserrez les boutons de réglage de hauteur du
mancheron.
2. Choisissez la hauteur voulue.
3. Resserrez les boutons de réglage de hauteur.
7
