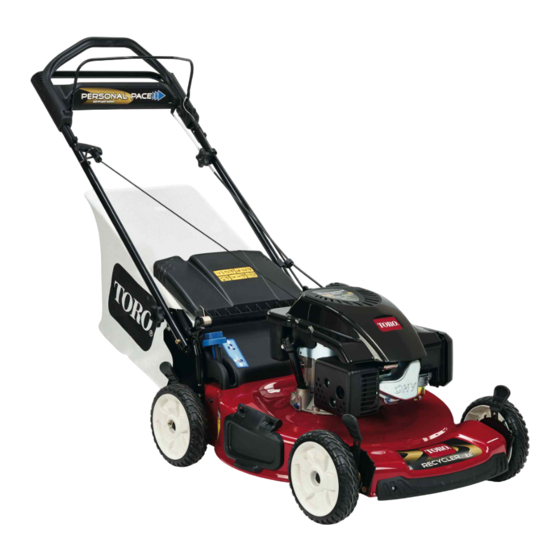

Tondeuse Recycler
N° de modèle 20372—N° de série 313000001 et suivants
N° de modèle 20374—N° de série 313000001 et suivants
Vous pouvez vous procurer des pièces de rechange chez n'importe quel dépositaire agréé
ou sur le site www.shoptoro.com.
Introduction
Cette tondeuse à lame rotative autotractée est destinée au
grand public. Elle est principalement conçue pour tondre les
pelouses entretenues régulièrement dans les terrains privés.
Elle n'est pas conçue pour couper les broussailles ni pour
un usage agricole.
Lisez attentivement ces informations pour apprendre
comment utiliser et entretenir correctement votre produit,
et éviter de l'endommager ou de vous blesser. Vous êtes
responsable de l'utilisation sûre et correcte du produit.
Vous pouvez contacter Toro directement à www.Toro.com
pour tout renseignement concernant un produit ou un
accessoire, pour obtenir l'adresse d'un dépositaire ou pour
enregistrer votre produit.
Lorsque vous contactez un dépositaire-réparateur agréé ou le
service après-vente Toro pour l'entretien de votre machine,
pour vous procurer des pièces Toro d'origine ou pour obtenir
des renseignements complémentaires, munissez-vous des
numéros de modèle et de série du produit. Figure 1 indique
l'emplacement des numéros de modèle et de série du produit.
G017291
1. Plaque des numéros de modèle et de série
Notez les numéros de modèle et de série du produit dans
l'espace ci-dessous :
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Figure 1
Enregistrez votre produit à www.Toro.com.
®
de 56 cm (22 pouces)
N° de modèle
N° de série
Les mises en garde de ce manuel soulignent les dangers
potentiels et sont signalées par le symbole de sécurité
(Figure 2), qui indique un danger pouvant entraîner des
blessures graves ou mortelles si les précautions recommandées
ne sont pas respectées.
1. Symbole de sécurité
Deux termes sont également utilisés pour faire passer des
informations essentielles. Important, pour attirer l'attention
sur des informations mécaniques spécifiques et Remarque,
pour insister sur des informations d'ordre général méritant
une attention particulière.
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
Ce produit contient une ou des substances
chimiques considérées par l'état de Californie
comme susceptibles de provoquer des cancers,
des malformations congénitales et autres
troubles de la reproduction.
Les gaz d'échappement du moteur de ce
produit contiennent des substances chimiques
considérées par l'état de Californie comme
susceptibles de provoquer des cancers,
des anomalies congénitales ou d'autres
troubles de la reproduction.
Important: Le moteur de cette machine n'est pas
équipé d'un pare-étincelles. L'utilisation de cette
machine dans une zone boisée, broussailleuse ou
Traduction du texte d'origine (FR)
Tous droits réservés *3375-454* A
Imprimé aux États-Unis
Form No. 3375-454 Rev A
Manuel de l'utilisateur
Figure 2

Publicité

Table des Matières
loading

Sommaire des Matières pour Toro Recycler

  • Page 1 Deux termes sont également utilisés pour faire passer des service après-vente Toro pour l'entretien de votre machine, informations essentielles. Important, pour attirer l'attention pour vous procurer des pièces Toro d'origine ou pour obtenir sur des informations mécaniques spécifiques et Remarque, des renseignements complémentaires, munissez-vous des pour insister sur des informations d'ordre général méritant...
  • Page 2: Table Des Matières

    recouverte d'herbe constitue une infraction à la section Nettoyage du dessous de la machine ......20 4442 du Code des ressources publiques de Californie Remisage ..............21 (CPRC). Certains autres états ou régions fédérales Préparation de la machine au remisage .......21 peuvent être régis par des lois similaires. Pliage du guidon.............21 Remise en service après remisage ......21 Ce système d'allumage par étincelle est conforme à...
  • Page 3: Utilisation Sur Pente

    pourrait être renvoyée vers l'opérateur. Arrêtez la lame attirés par la machine et l'activité de tonte. Ne partez jamais quand vous passez sur du gravier. du principe que les enfants se trouvent encore là où vous les avez vus pour la dernière fois. •...
  • Page 4: Entretien Général

    ATTENTION Les gaz d'échappement contiennent du monoxyde de carbone, un gaz inodore mortel. Ne faites pas tourner le moteur à l'intérieur d'un local fermé. Entretien général • Ne faites jamais tourner le moteur dans un local fermé. • Gardez tous les écrous et boulons bien serrés pour être sûr de pouvoir utiliser la machine sans danger.
  • Page 5: Autocollants De Sécurité Et D'instruction

    Autocollants de sécurité et d'instruction Important: Les autocollants de sécurité et d'instruction sont placés près des endroits potentiellement dangereux. Remplacez les autocollants endommagés. Marque du fabricant 1. Identifie la lame comme pièce d'origine. 94-8072 104-7953 1. Attention – lisez le Manuel de l'utilisateur pour connaître la procédure correcte de charge de la batterie. La batterie contient du plomb, ne la mettez pas au rebut.
  • Page 6: Mise En Service

    Mise en service Important: Retirez et mettez au rebut la pellicule de plastique qui protège le moteur. 117–2718 Montage du guidon Aucune pièce requise Procédure ATTENTION Vous risquez d'endommager les câbles et de rendre la machine dangereuse à utiliser si vous pliez ou dépliez mal le guidon.
  • Page 7: Montage Du Câble Du Lanceur Dans Le Guide

    Plein d'huile moteur Aucune pièce requise Procédure Important: Le carter moteur de cette machine est vide à la livraison. Avant de mettre le moteur en marche, faites le plein d'huile moteur. 1. Garez la machine sur un sol plat et horizontal. 2.
  • Page 8: Charge De La Batterie

    Vue d'ensemble du et répétez les opérations 3 à 5 jusqu'à ce que la jauge indique le niveau d'huile correct produit • Si le niveau d'huile est trop élevé, vidangez l'excédent d'huile jusqu'à obtenir le niveau d'huile correct sur la jauge. Pour vidanger l'excédent d'huile, voir Vidange et remplacement de l'huile moteur (page 17).
  • Page 9: Utilisation

    Utilisation Contrôle du niveau d'huile moteur Remplissage du réservoir de Périodicité des entretiens: À chaque utilisation ou une fois carburant par jour Remplissage max. : 0,59 l (20 oz), type : huile détergente DANGER SAE 30 ou SAE 10W-30 de classe de service API SF, SG, SH, SJ, SL ou supérieure.
  • Page 10: Réglage De La Hauteur De Coupe

    Réglage de la hauteur de Démarrage du moteur coupe 1. Maintenez la barre de commande des lames contre le guidon (Figure 11). ATTENTION Pendant le réglage de la hauteur de coupe, vous risquez de toucher la lame en mouvement et de vous blesser gravement.
  • Page 11: Utilisation De L'autopropulsion

    Figure 13 Recyclage de l'herbe coupée Démarreur à lanceur À la livraison, votre machine est prête à recycler l'herbe et les feuilles coupées pour nourrir votre pelouse. Remarque: Si le moteur ne démarre pas après plusieurs tentatives, contactez un dépositaire réparateur Si le bac à...
  • Page 12: Mise En Place Du Bac À Herbe

    Pour retirer le bac à herbe, inversez la procédure de montage décrite plus haut. Utilisation du levier de ramassage sur demande La fonction de ramassage sur demande vous permet de ramasser ou de recycler les déchets d'herbe et de feuilles quand le bac à herbe est monté sur la machine.
  • Page 13: Éjection Latérale De L'herbe Coupée

    G017307 Figure 17 1. Nettoyer ici Éjection latérale de l'herbe coupée Utilisez l'éjection latérale quand vous tondez de l'herbe très haute. Si le bac à herbe est monté sur la machine et si le levier de ramassage sur demande est en position de ramassage, placez le levier en position de recyclage;...
  • Page 14: Entretien

    • • Remplacez la lame dès que nécessaire par une lame Toro. Si l'aspect de la pelouse tondue n'est pas satisfaisant, essayez une ou plusieurs des solutions suivantes : La tonte –...
  • Page 15 Important: Reportez-vous au manuel d'utilisation du moteur pour toutes procédures d'entretien supplémentaires. Remarque: Vous pouvez vous procurer des pièces de rechange chez n'importe quel dépositaire-réparateur agréé (rendez-vous sur www.toro.com pour trouver le dépositaire le plus proche) ou en consultant le site www.shoptoro.com.
  • Page 16: Préparation À L'entretien

    Préparation à l'entretien Remplacement du filtre à air 1. Arrêtez le moteur et attendez l'arrêt de toutes les pièces Périodicité des entretiens: Une fois par an mobiles. 1. Appuyez sur les languettes de verrouillage en haut du couvercle du filtre à air (Figure 20). 2.
  • Page 17: Vidange Et Remplacement De L'huile Moteur

    8. Reposez le couvercle. Vidange et remplacement de l'huile moteur Périodicité des entretiens: Après les 5 premières heures de fonctionnement Une fois par an Faites tourner le moteur pendant quelques minutes avant la vidange pour réchauffer l'huile. L'huile chaude s'écoule plus facilement et entraîne plus d'impuretés.
  • Page 18: Remplacement Du Fusible

    Chargez la batterie pendant 24 heures la première fois, puis tous les mois (tous les 25 démarrages) ou selon les besoins. Utilisez toujours le chargeur dans un lieu à l'abri et chargez la batterie à la température ambiante (22 ºC ou 70 ºF) dans la mesure du possible.
  • Page 19: Remplacement De La Lame

    Remplacement de la lame Périodicité des entretiens: Une fois par an Important: Vous aurez besoin d'une clé dynamométrique pour monter la lame correctement . Si vous n'en possédez pas ou si vous ne vous sentez pas capable d'effectuer cette procédure, adressez-vous à un réparateur agréé.
  • Page 20: Réglage Du Câble D'autopropulsion

    Réglage du câble Nettoyage du dessous de la machine d'autopropulsion Périodicité des entretiens: À chaque utilisation ou une fois Lorsque vous installez un nouveau câble de commande par jour d'autopropulsion ou que l'autopropulsion est déréglée, vous devez régler le câble de commande d'autopropulsion. ATTENTION 1.
  • Page 21: Remisage

    Remisage Pliage du guidon ATTENTION Remisez la machine dans un local frais, propre et sec. Vous risquez d'endommager les câbles et de rendre la machine dangereuse à utiliser si vous pliez ou Préparation de la machine au dépliez mal le guidon. remisage •...
  • Page 22: Remarques

    Remarques:...
  • Page 23 Remarques:...
  • Page 24 Autres pays que les États-Unis et le Canada Pour les produits Toro exportés des États-Unis ou du Canada, demandez à votre distributeur (dépositaire) Toro la police de garantie applicable dans votre pays, région ou état. Si, pour une raison quelconque, vous n'êtes pas satisfait des services de votre distributeur, ou si vous avez du mal à vous procurer les informations de garantie, adressez-vous à...
