Comment déplacer le groupe
de déplacement s'il est en
panne
Important: Ouvrez toujours les vannes de
remorquage avant de remorquer ou de pousser
le groupe de déplacement, afin de ne pas
endommager le système hydraulique.
1. Arrêtez le moteur.
2. Ouvrez le couvercle d'accès arrière.
3. À l'aide d'une clé, donnez deux tours dans le sens
antihoraire aux vannes de remorquage situées sur
les pompes hydrauliques (Figure 23).

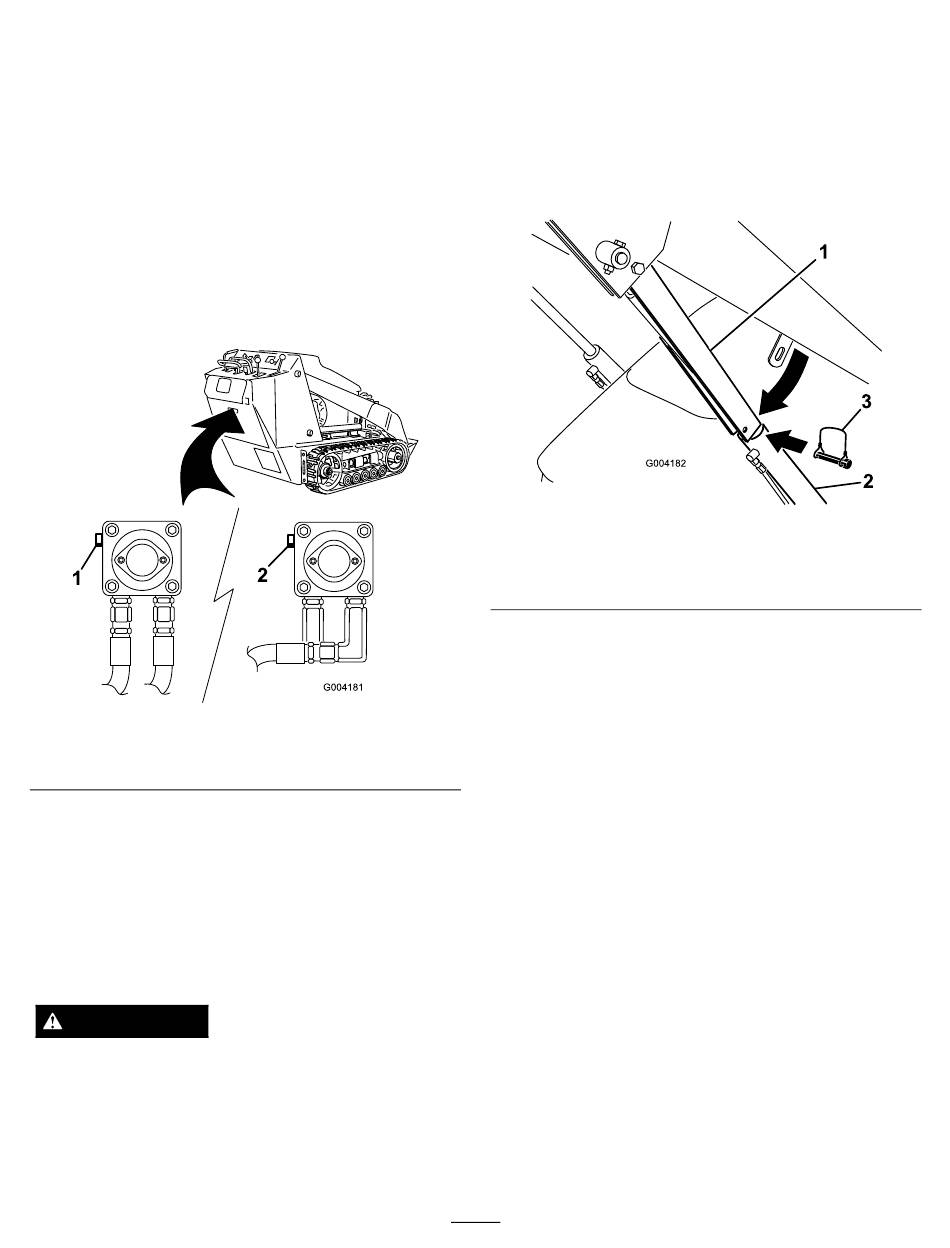

Figure 23
1. Vanne de remorquage
gauche (chenille droite)
4. Remorquez le groupe de déplacement comme il se
doit.
5. Une fois la machine réparée, fermez les vannes de
remorquage avant de l'utiliser.
Utilisation du dispositif de
verrouillage des vérins
ATTENTION
Lorsqu'ils sont élevés, les bras de chargeuse sont
susceptibles de s'abaisser accidentellement et
d'écraser quelqu'un dans leur chute.
Pour cette raison, installez toujours le dispositif
de verrouillage des vérins avant tout entretien
exigeant d'élever les bras de chargeuse.
2. Vanne de remorquage
droite (chenille gauche)
Installation du dispositif de
verrouillage des vérins
1. Retirez l'accessoire.
2. Relevez les bras de chargeuse au maximum.
3. Arrêtez le moteur.
4. Enlevez la goupille à anneau qui fixe le verrou de
vérin au bras de chargeuse (Figure 24).
G004182
1. Dispositif de verrouillage
de vérin
2. Vérin de relevage
5. Abaissez le dispositif de verrouillage sur la tige du
vérin et fixez-le en position à l'aide de la goupille à
anneau (Figure 24).
6. Abaissez lentement les bras de chargeuse jusqu'à ce
que le dispositif de verrouillage rencontre le corps
du vérin et l'extrémité de la tige.
Dépose/stockage du dispositif de
verrouillage de vérin
Important: Vérifiez que le dispositif de
verrouillage ne se trouve plus sur la tige et qu'il est
rangé correctement avant d'utiliser la machine.
1. Mettez le moteur en marche.
2. Relevez les bras de chargeuse au maximum.
3. Arrêtez le moteur.
4. Enlevez la goupille à anneau qui retient le dispositif
de verrouillage.
5. Tournez le dispositif de verrouillage vers le bras
de chargeuse et fixez-le en position à l'aide de la
goupille à anneau.
6. Abaissez les bras de chargeuse.
25
1
Figure 24
3. Goupille à anneau
3
2
