Moteur 4045:
NOTE: La séquence d'allumage est 1­3­4­2.
1. Bloquer le piston n° 1 au PMH de sa course de
compression (B).
2. Régler le jeu des soupapes d'échappement n° 1 et 3
et des soupapes d'admission n° 1 et 2.
3. Tourner le volant de 360°. Bloquer le piston n° 4 au
PMH de sa course de compression (C).
4. Régler le jeu des soupapes d'échappement n° 2 et 4
et des soupapes d'admission n° 3 et 4.

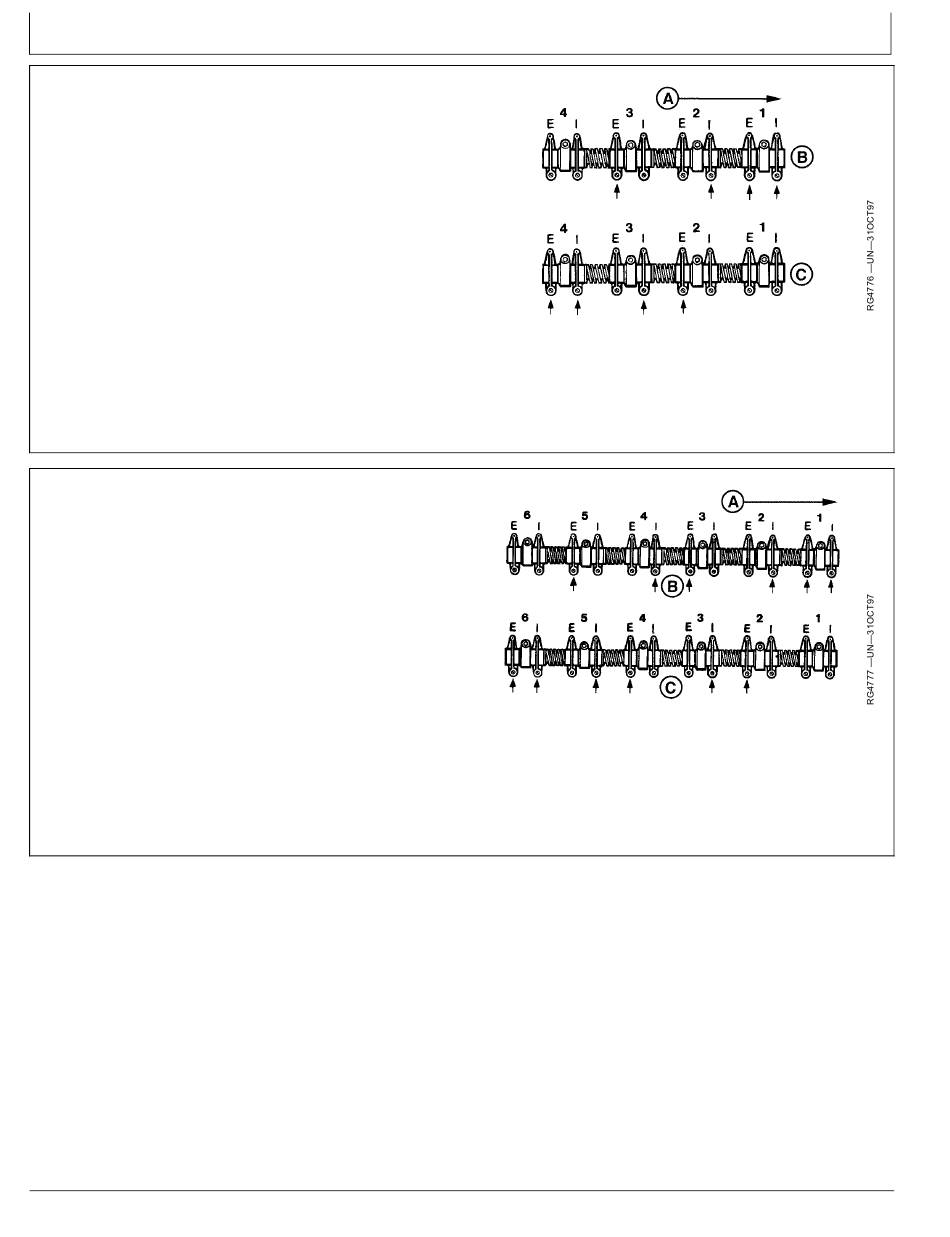

A—Avant du moteur
B—Piston n° 1 au PMH de sa
course de compression
C—Piston n° 4 au PMH de sa
course de compression
Moteur 6068:
NOTE: La séquence d'allumage est 1­5­3­6­2­4.
1. Bloquer le piston n° 1 au PMH de sa course de
compression (B).
2. Régler le jeu des soupapes d'échappement n° 1, 3 et
5 et des soupapes d'admission n° 1, 2 et 4.
3. Tourner le volant de 360°. Bloquer le piston n° 6 au
PMH de sa course de compression (C).
4. Régler le jeu des soupapes d'échappement n° 2, 4 et
6 et des soupapes d'admission n° 3, 5 et 6.
A—Avant du moteur
B—Piston n° 1 au PMH de sa
course de compression
C—Piston n° 6 au PMH de sa
course de compression
Entretien/Toutes les 2000 h/tous les 2 ans
E—Soupape d'échappement
I— Soupape d'admission
E—Soupape d'échappement
I— Soupape d'admission
40­3
Réglage du jeu des soupapes sur moteurs 4045
Réglage du jeu des soupapes sur moteurs 6068
