Contrôle de la tension du ressort du tendeur
Un tensiomètre ne permet pas d'effectuer une mesure
précise de la tension de la courroie lorsque le tendeur
automatique à ressort est utilisé. Mesurer la tension
du ressort avec une clé dynamométrique selon la
procédure décrite ci­dessous:
a. Détendre la courroie au moyen d'un outil de 1/2 in. à
longue poignée placé dans le bras de tension. Retirer
la courroie des poulies.
b. Relâcher la tension du bras de tension et retirer l'outil.
c. Porter un repère (A) sur le bras pivotant du tendeur
comme illustré.
d. Mesurer 21 mm (0.83 in.) à partir du repère (A)
et tracer un repère (B) sur la base de montage du
tendeur.
e. Placer une clé dynamométrique dans le trou carré
de façon à l'aligner sur le centre du rouleau et du
tendeur, comme illustré. Tourner le bras pivotant au
moyen d'une clé dynamométrique jusqu'à ce que les
repères (A) et (B) coïncident.
f. Noter le couple mesuré par la clé dynamométrique
et le comparer à la valeur prescrite ci­dessous.
Remplacer le tendeur complet si nécessaire.
Valeur prescrite
Ressort—Force............................................. 18—22 N∙m (13—16 lb.­ft.)
A—Repère sur bras pivotant
Entretien/Toutes les 1000 h/tous les ans
B—Repère sur la base de
montage du tendeur
35­4

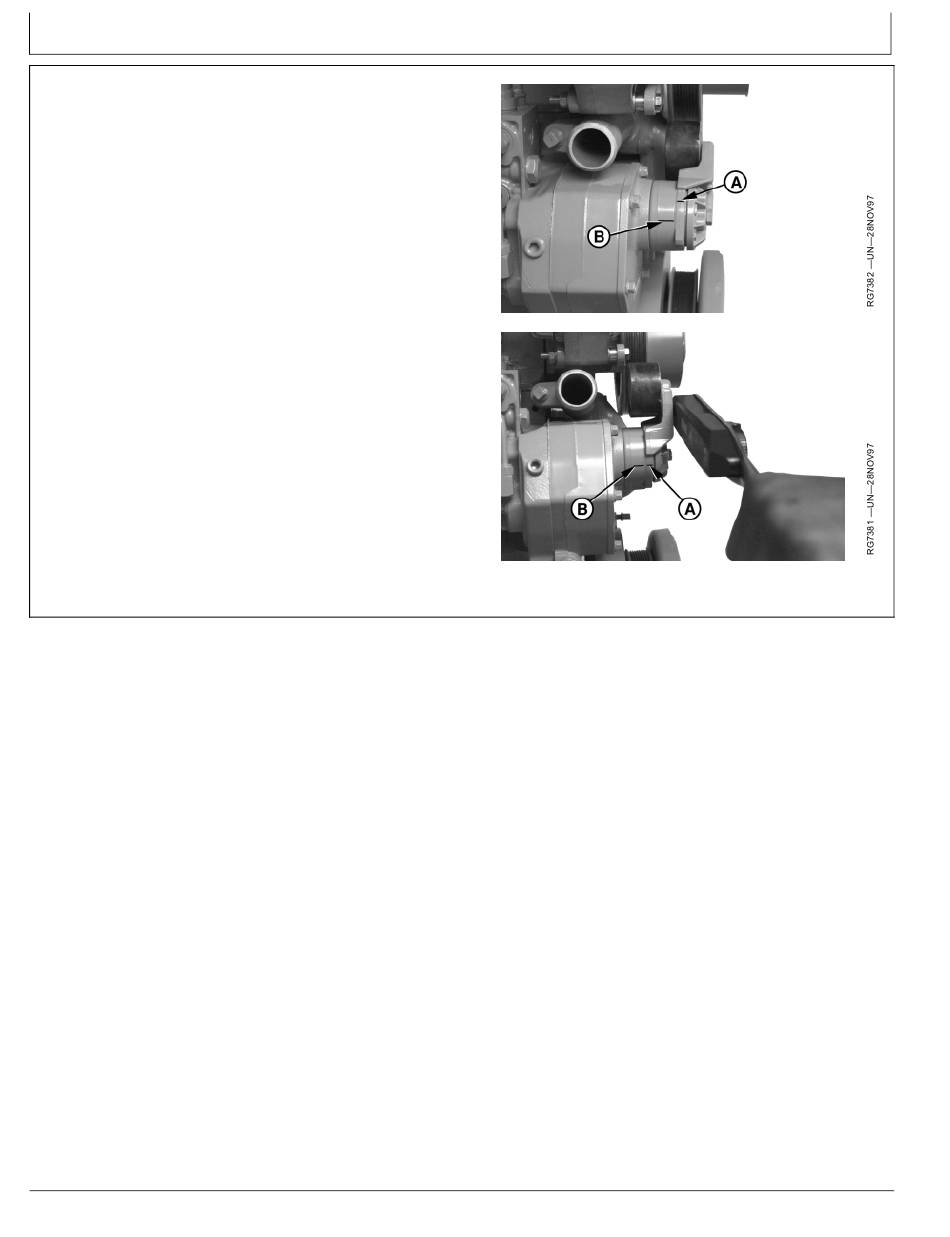

Repères sur le tendeur
Alignement des repères
