3. INSTALLATION ET FONCTIONNEMENT

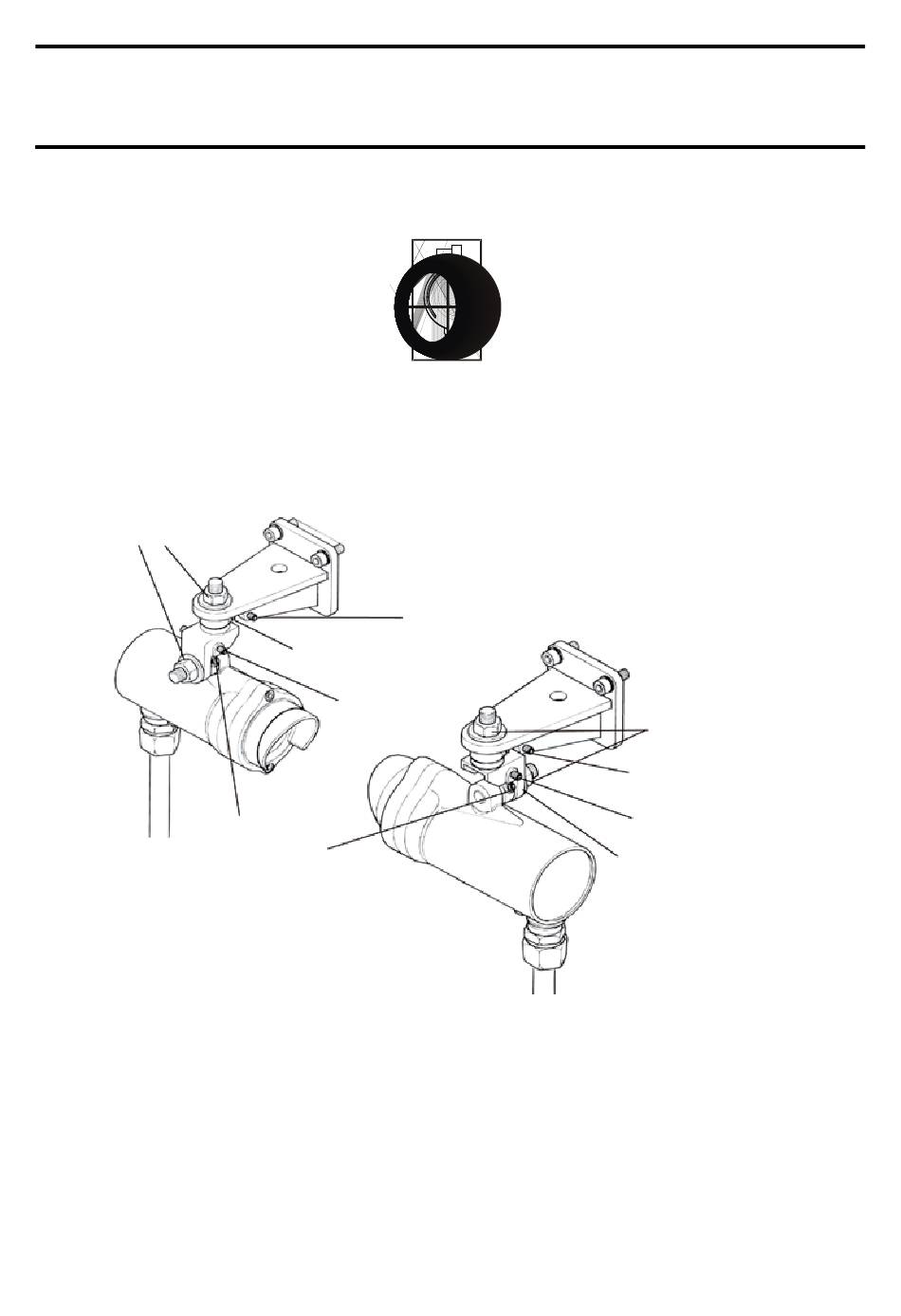

Dans la position de visée choisie, vous devez voir un cercle parfaitement rond. En cas
d'alignement légèrement excentré, une ellipse apparaît.
mise en garde : n'essayez pas d'ajuster le réticule avec les dispositifs de réglage de la
hauteur et de protection contre le vent des lunettes, car il a été réglé
en usine.
Écrous de serrage
Vis de pression (2)
(6) Serrez et desserrez chaque jeu de vis de réglage séquentiellement, dans les sens
horizontal et dans le sens vertical jusqu'à ce que le réglage soit satisfaisant.
(7) Serrez ensuite les deux vis de réglage simultanément.
Veillez à limiter au maximum le mouvement lorsque vous bloquez l'ensemble.
(8) Vérifiez l'alignement et répétez les étapes 5 à 7 si nécessaire.
(9) Retirez l'ensemble lunette de l'émetteur en effectuant la procédure de montage dans
l'ordre inverse.
(10) Suivez ensuite la procédure de mise en service décrite dans la section suivante.
Alignement excentré
Vis de pression (2)
du collier de réglage
Vis de pression (2)
du bloc pivot
du collier de
réglage
Off-axis view
Vis de pression (2)
du support de montage
41
Searchline Excel
Écrous de serrage
Vis de pression (2)
du support de montage
Vis de pression (2)
du collier de réglage
Vis de pression (2)
du bloc pivot
