3. INSTALLATION ET FONCTIONNEMENT

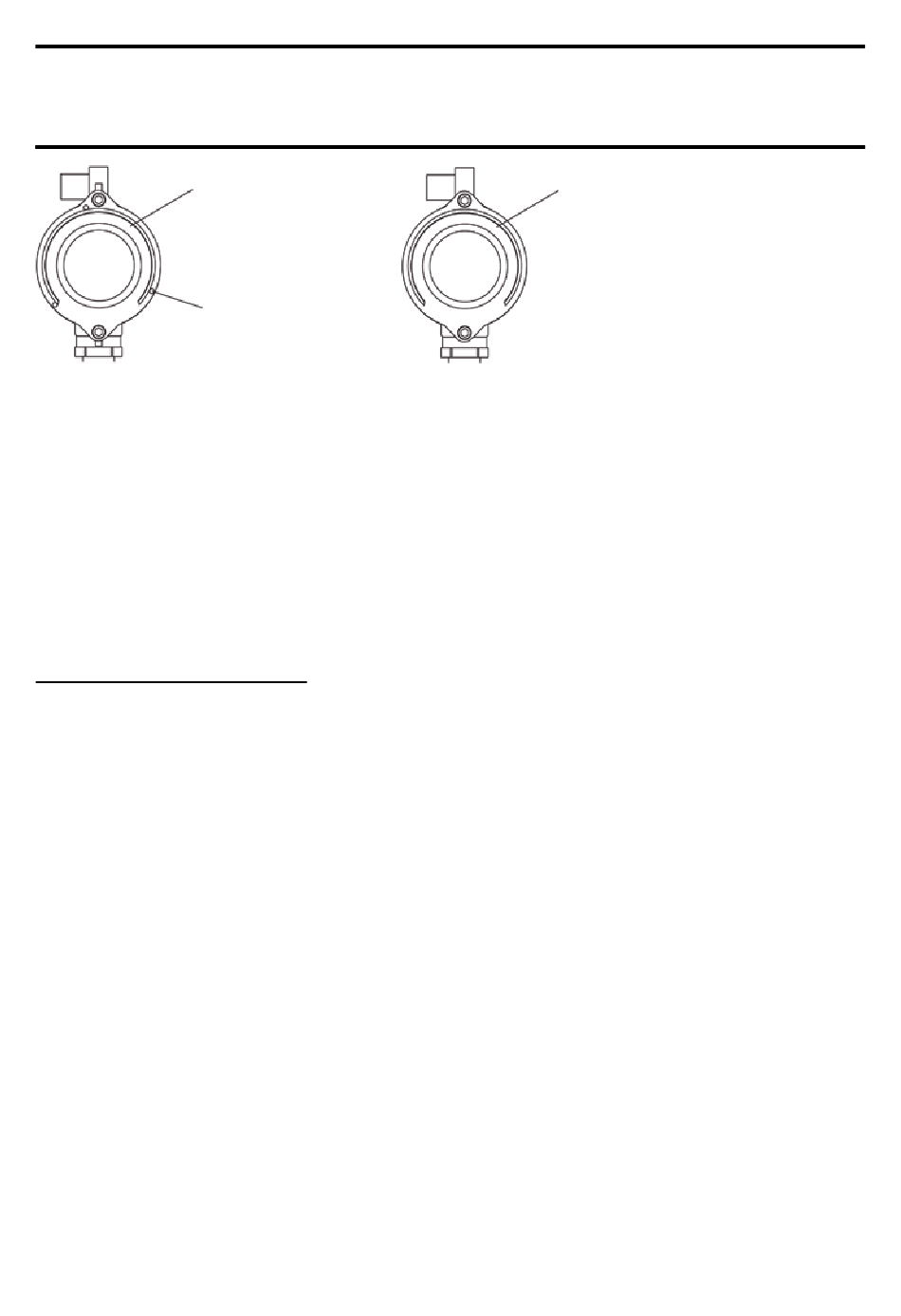

Élément de détecteur
Type Trident
Une fois la lunette appropriée choisie, l'ensemble lunette doit être monté sur chaque élément
Excel en commençant par l'émetteur. La lunette peut être montée de deux façons : avec des
attaches ou avec un raccord à baïonnette. Pour en savoir plus, reportez-vous à la procédure
correspondant au type de lunette à utiliser.
La lunette type baïonnette s'utilise à la fois pour l'émetteur et le récepteur d'un détecteur Excel
courte portée. Elle peut être également utilisée pour le récepteur d'un détecteur Excel moyenne
ou longue portée. La lunette à attaches est utilisée sur l'émetteur d'un détecteur Excel longue
portée.
ensemble lunette à attaches
Cet ensemble lunette est constitué d'une lunette et d'un ensemble miroir montés sur un bloc
repère doté d'un mécanisme à attaches. Il peut être utilisé avec les détecteurs Excel de type
Trident ou non.
Lorsque cet ensemble lunette est utilisé avec des éléments non-Trident, l'alignement doit être
réglé avec précision, puis vérifié avec l'interrogateur portable SHC1.
Les attaches servent à bloquer l'ensemble lunette sur le corps d'un élément de détecteur
Excel.
Avant de fixer les attaches, il est possible de pivoter la lunette dans la position de visée
souhaitée.
Pour retirer l'ensemble lunette, effectuez la procédure de montage dans l'ordre inverse.
(a) Adaptez le bloc repère de la lunette sur le chapeau de
l'élément du détecteur comme illustré, avec la face du miroir visible.
Assurez-vous que le bloc repère est bien en place.
(b) Défaites les attaches du mécanisme d'attache du télescope et pivotez le
mécanisme afin que la barre de support parallèle s'adapte sous l'élément du
détecteur (voir la flèche 2).
Crans (3) pour
l'ensemble lunette
Élément de détecteur
Type non-Trident
