5.
Remplacer le manostat. Utiliser du mastic à filetage frais sur les filets du manostat avant de le réinstaller.
6.
Inverser les étapes ci-dessus pour compléter l'intervention.
TRANSFORMER :
Le transformateur convertit la tension d'alimentation en une sortie de 24 V c. a. pour mettre sous tension
le tableau de commande d'allumage, les circuits de commande et la soupape de gaz. Voir la figure 15 pour
son emplacement.
Pour remplacer le transformateur :
1. Mettre hors tension la pompe et le chauffe-piscine, couper l'alimentation du gaz.
2.
Retirer le panneau d'accès avant.
3. Déconnecter tous les fils des bornes du transformateur.
4. Enlever les (2) vis qui retiennent le transformateur au boîtier de commande.
5. Remplacer le transformateur. Inverser les étapes ci-dessus pour réassembler le transformateur.
SOUFFLEUR :
Le souffleur fournit de l'air qui se mélange au gaz dans les
brûleurs principaux pour assurer la combustion. Le souffleur
fonctionne pendant la période de pré-purge (d'environ 30 secondes)
au début de chaque cycle d'allumage, pendant toute la durée
de l'ouverture de la soupape de gaz et de l'allumage des brûleurs
et pendant 30 secondes après la fermeture de la soupape de gaz.
Voir la figure 15 et la figure
Pour remplacer le souffleur :
1.
Mettre hors tension la pompe et le chauffe-piscine, couper
l'alimentation du gaz.
2.
Retirer le panneau d'accès avant.
3.
Déconnecter le souffleur du tableau de commande de l'allumage.
4.
Déconnecter la tubulure du raccord cannelé sur le boîtier
du souffleur.
5.
Retirer le souffleur du couvercle de la boîte à vent (4 vis).
6.
Retirer du souffleur la plaque de prise d'air (5 vis).
7.
Inverser les étapes ci-dessus pour réassembler le souffleur. S'assurer que le joint d'étanchéité de la sortie
du souffleur est en place avant de procéder.
CARTOUCHE DE SERVICE DE DÉRIVATION :
La méthode suivante explique comment enlever et remplacer la soupape de dérivation de pression interne
dans le collecteur.
1.
Éteindre la pompe, la soupape principale de gaz et le chauffe-piscine.
2.
Purger l'échangeur thermique conformément aux instructions fournies à la section III de ce manuel.
3.
Retirer l'écrou de retenue de la cartouche de l'extrémité du collecteur (voir la figure 18).
4.
Glisser la cartouche de dérivation hors de l'extrémité du collecteur (voir la figure 18).
5.
Vérifier la fonction de la soupape de dérivation pour s'assurer que les ailerons de la soupape tournent de manière
fluide sur l'arbre et que le ressort ferme entièrement la soupape.
6.
Appliquer une graisse à la silicone (Hayward Jack's 327 Multilube n/p SP032712, ou un produit équivalent)
sur le joint torique de la cartouche de dérivation avant de l'insérer dans le collecteur.
7.
Insérer la cartouche de dérivation dans le collecteur, la flèche sur l'extrémité de la cartouche pointant vers le haut.
8.
Réinstaller l'écrou de retenue de la cartouche. L'écrou doit être uniquement serré à la main.
NE PAS TROP SERRER.
20.

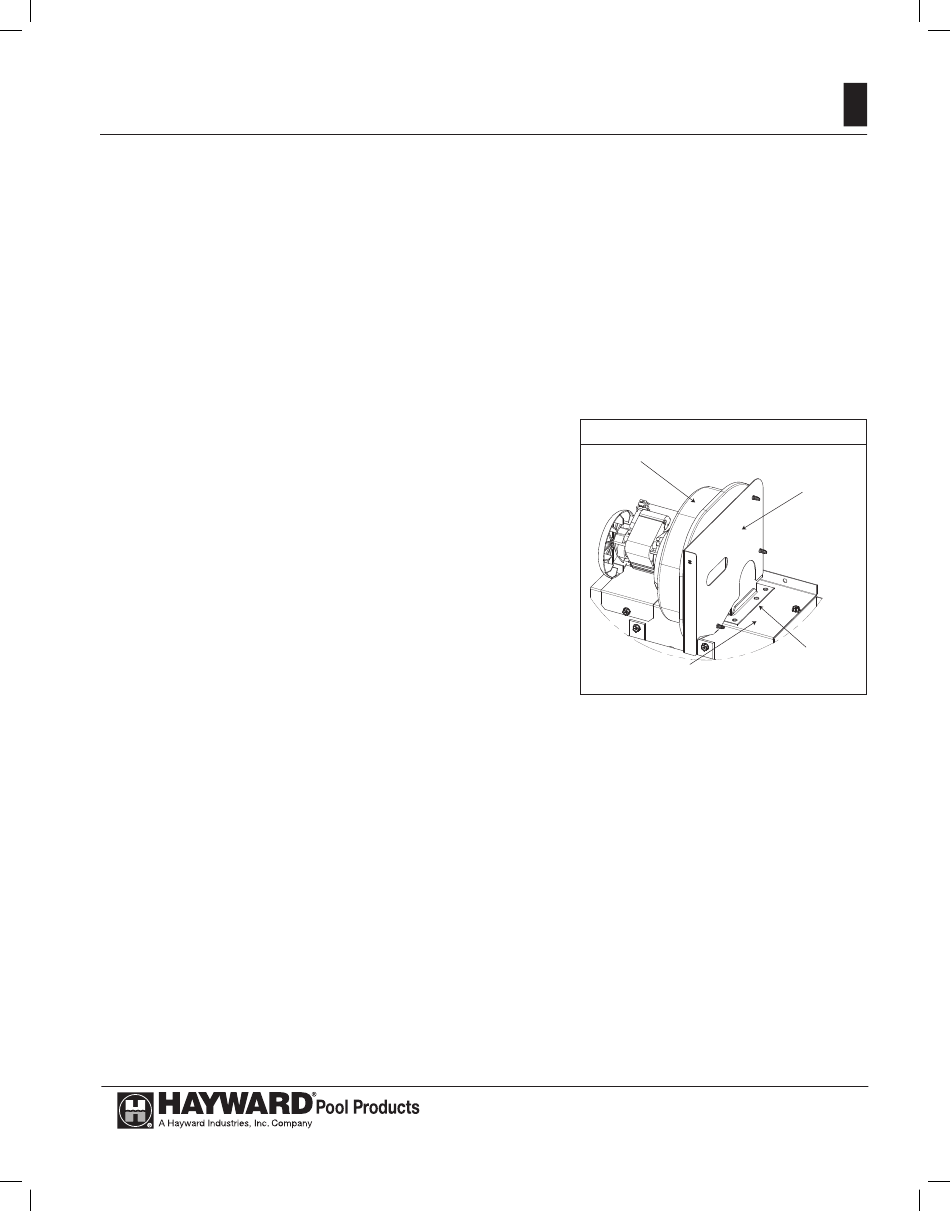

Figure 20:
Souffleur
de la boîte d'air
N'UTILISER QUE DES PIÈCES DE RECHANGE HAYWARD
Pomona, CA Clemmons, NC Nashville, TN
Tél. : 908-355-7995
35
Souffleur
Plaque d'admission
d'air du souffleur
joint de sortie
du souffleur
Couvercle
