16
CHLORATEURS ET DOSEURS DE RÉACTIFS
AUTOMATIQUES :
Si un chlorateur est utilisé, il doit être installé en aval du chauffe-piscine
dans la conduite de retour de la piscine et à une élévation inférieure au rac-
cord de sortie du chauffe-piscine, comme montré à la figure 10. Installer une
soupape antiretour séparée à étanchéité parfaite et résistante à la corrosion
entre la sortie du chauffe-piscine et le chlorateur afin d'empêcher les stéri-
lisateurs très concentrés d'être contre-siphonnés dans le chauffe-piscine Le
contre-siphonnement survient généralement lorsque la pompe est mise hors
fonction et qu'une pression différentielle d'aspiration est créée.
SOUPAPE DE DÉCHARGE :
Certains codes du bâtiment locaux exigent l'installation d'une soupape
de décharge pour les chauffe-piscines/spas. Le collecteur est doté d'un port de
19 mm (3/4 po) qui peut être utilisé à cet effet (voir la figure 11 pour l'emplacement
du port). Une soupape de décharge de 19 mm (3/4 po) ayant une capacité de
décharge supérieure ou égale au débit calorifique en BTUH du chauffe-piscine
de même qu'une valeur nominale de décharge égale ou inférieure à la pression de
service du chauffe-piscine est recommandée. Voir la plaque signalétique à l'intérieur
du panneau d'accès avant du chauffe-piscine pour la consommation thermique et la
pression de service. Si désiré, il est possible de commande la soupape de décharge
auprès de Hayward. Commander la pièce numéro CHXRLV1930. Enlever le
bouchon de tuyau installé en usine et installer la soupape de décharge avec une
pâte d'étanchéité ou du ruban à joints sur les filets du tuyau. Installer la soupape de
décharge de manière à ce que le raccordement de décharge soit orienté vers le sol.
Au besoin, raccorder un tuyau (de la même taille que la sortie de soupape) à la sortie
et l'acheminer vers un emplacement sûr pour la décharge. Ne pas installer de robinet
d'arrêt ou de restriction dans cette conduite de purge.
SPÉCIFICATIONS ÉLECTRIQUES :
AVERTISSEMENT :
électrique. Risque de décharge électrique. Des tensions dangereuses peuvent électrocuter une
personne, causer des brûlures, la mort ou de graves dommages matériels. Pour réduire le risque
de décharge électrique, ne PAS utiliser le cordon prolongateur pour connecter l'unité à la source
d'alimentation électrique. Fournir une prise de courant située à un endroit approprié. Tout câblage
électrique DOIT être installé conformément aux codes et réglementations locaux et nationaux
applicables. Avant toute intervention sur le chauffe-piscine, couper l'alimentation électrique.
GÉNÉRALITÉS :
Les connexions de câblage doivent être effectuées comme montré dans le schéma de câblage qui se trouve
dans l'armoire du chauffe-piscine, et comme montré dans la figure 13. Une cosse de mise à la terre est présente
sur le tableau de commande et une cosse de liaison est présente sur le côté du chauffe-piscine.

ALIMENTATION PRINCIPALE :

AVERTISSEMENT -
au code national de l'électricité (NEC) et aux codes de l'électricité locaux. Le NEC ne contient aucune norme exigeant
une protection de fuite à la terre (par disjoncteur différentiel de fuite à la terre ou DDFT) ou équipement fixe
ou stationnaire, en vertu de l'article 680 : Piscines, fontaine et installations similaires.
Seul un électricien titulaire d'un permis doit installer le câblage
Les connexions électriques fournies avec le chauffe-piscine doivent être établies conformément
N'UTILISER QUE DES PIÈCES DE RECHANGE HAYWARD

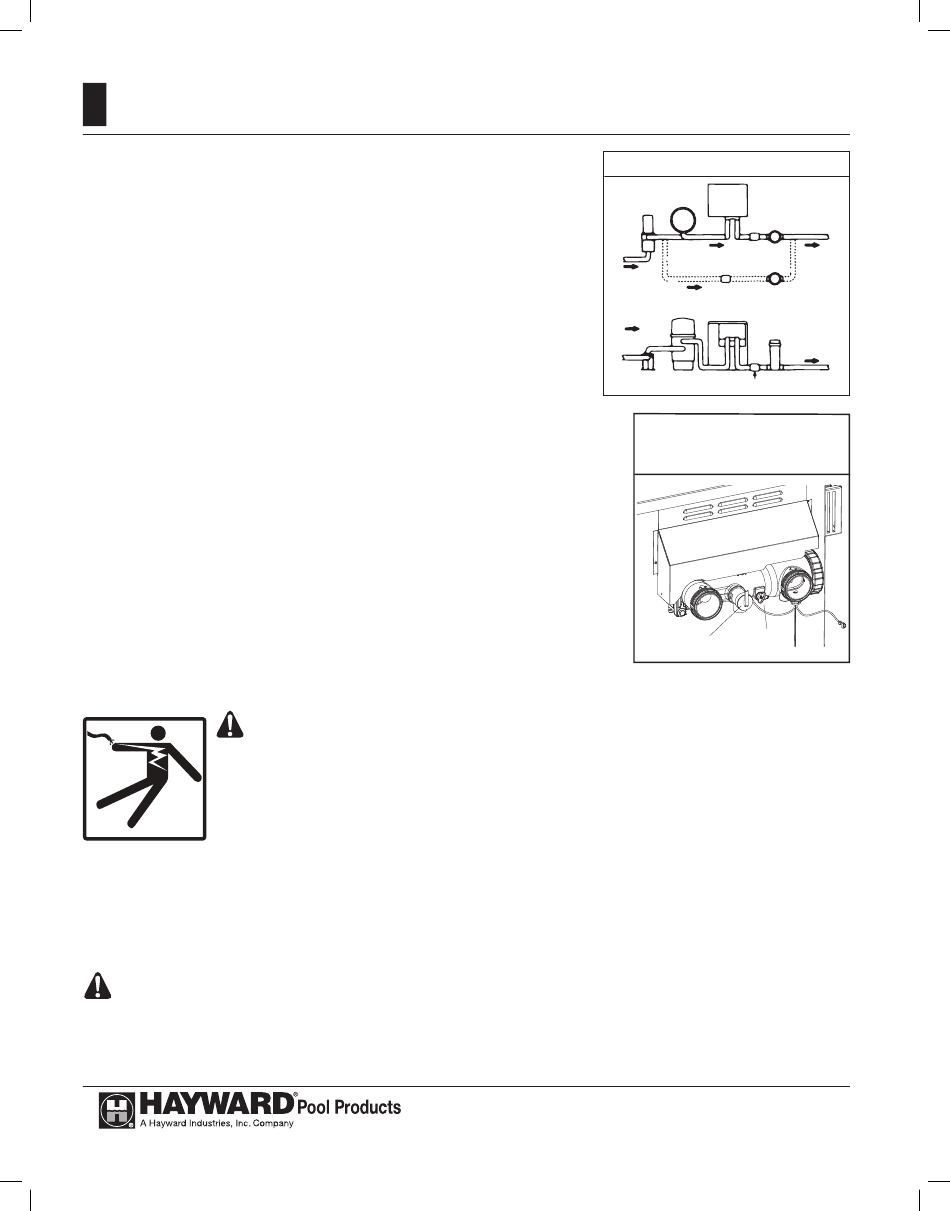

Figure 10:
VUE SUPÉRIEURE
POMPE
FILTRE
DE LA PISCINE
VUE LATÉRALE
DE LA PISCINE
POMPE
FILTRE
Figure 11: Emplacements de
la soupape de purge et de la
soupape de décharge
Soupape
de décharge
Pomona, CA Clemmons, NC Nashville, TN
Tél. : 908-355-7995
www.hayward-pool.com
Chlorateur automatique
CHAUFFE-
PISCINE
CHLORATEUR
CLAPET
ANTIRETOUR
RETOUR
À LA PISCINE
CLAPET ANTIRETOUR
RACCORDEMENT FACULTATIF
(DE PRÉFÉRENCE)
DU CHLORATEUR
CHLORATEUR
RETOUR
À LA PISCINE
CHAUFFE-PISCINE
CLAPET
ANTIRETOUR
Soupape
de purge
