• Deoarece majoritatea încăperilor nu au unghiuri exac-
te de 90°, se impun o ajustare şi o testare a tăierii
pentru confirmarea unghiurilor corecte.
Tăierea basculantă
ATENŢIE!
1. În timpul tăierii, nu trageţi niciodată spre dumnea-
voastră capul de tăiere şi lama rotativă. Lama se
poate ridica pe piesa de prelucrat, cauzând întoar-
cerea capului de tăiere şi a lamei rotative.
2. Nu coborâţi niciodată lama rotativă a ferăstrăului
înainte de a trage capul de tăiere spre faţa ferăs-
trăului.

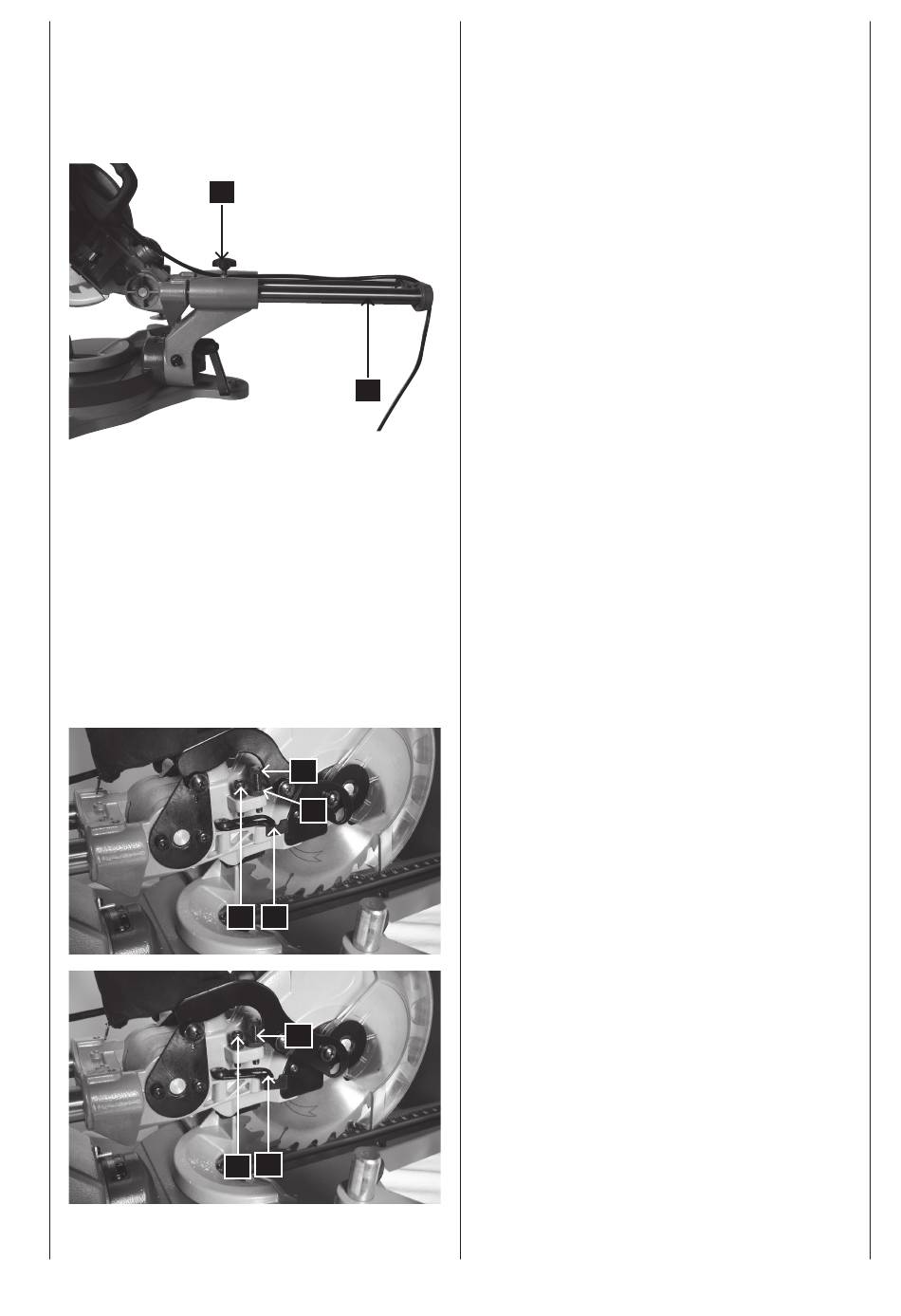

• Deblocaţi transportorul 1 cu mânerul de blocare 2 şi
permiteţi sistemului capului de tăiere să se mişte liber.
(Fig. 6)
• Mutaţi maneta de unghi ascuţit şi capul de tăiere spre
unghiul ascuţit şi unghiul înclinat dorite, conform pro-
cedurilor de tăiere în unghi ascuţit şi înclinat.
• Prindeţi maneta ferăstrăului şi trageţi transportorul
până când centrul lamei ferăstrăului este deasupra
piesei de prelucrat.
• Comutaţi, apoi apăsaţi maneta de blocare lamă spre
poziţia inferioară a capului de tăiere.
• Când ferăstrăul atinge viteza maximă, apăsaţi uşor
maneta ferăstrăului şi tăiaţi pe direcţia muchiei piesei
de prelucrat.
• Mutaţi uşor maneta ferăstrăului spre grilaj, terminând
operaţia de tăiere.
• Opriţi comutatorul şi aşteptaţi ca lama să se oprească,
înainte de a ridica capul de tăiere.
Ajustarea adâncimii normale Fig. 6.1
Funcţie de debitare 5 mm (piese separate pentru pre-
lucrare)
Carcasa adiacentă limitator de adâncime 1
Se utilizează şurubul de blocare 2
Şurubul opritor 3 nu funcţionează
Ajustarea adâncimii variabile Fig. 6.2
Funcţie de debitare 5 mm (tăieri închise)
Setaţi limitatorul de adâncime 1 spre exterior
Setaţi şurubul opritor 3 la dimensiunea dorită şi fixaţi-l cu
contrapiuliţa 4
Efectuaţi un test de tăiere
Nu se utilizează şurubul de blocare 2
Transportul maşinii
• Desfaceţi butonul de blocare unghi ascuţit şi întoarceţi
masa spre dreapta. Blocaţi masa la 45° unghi ascuţit.
• Împingeţi capul de tăiere spre spate şi blocaţi trans-
portorul.
• Coborâţi capul de tăiere şi apăsaţi bolţul de blocare.
