16 Installation mécanique et électrique – Mise en service de la Wallbox
|

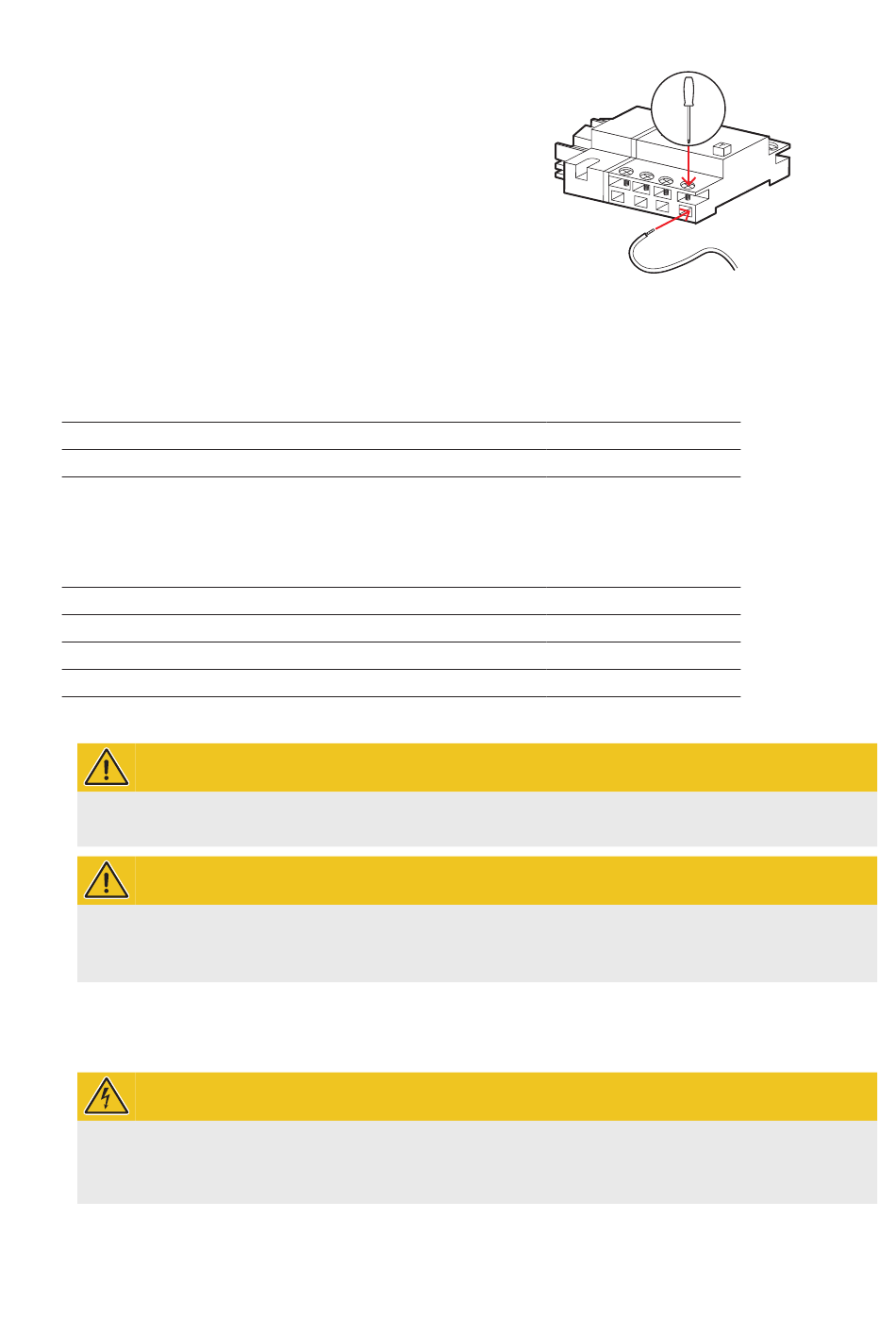

Insérez les différents fils conducteurs du câble
2
d'alimentation dans les borniers correspondants
de l'interrupteur différentiel et vissez-les en place
avec le tournevis cruciforme.
y Les conducteurs souples doivent d'abord être
munis d'embouts.
y Actionnez le mécanisme à ressort du bornier
de terre et fixez-y le conducteur de terre de
protection.
y Pour répartir les fils conducteurs, servez-vous du
tableau de connexion ci-dessous.
Tableau de connexion à un réseau TN, monophasé
Appellation
Conducteur sous tension Phase 1
Neutre
Conducteur de protection
Tableau de connexion à un réseau TN, triphasé
Appellation
Conducteur sous tension Phase 1
Conducteur sous tension Phase 2
Conducteur sous tension Phase 3
Neutre
Conducteur de protection
ATTENTION !
Affectation des couleurs de fil
Veuillez noter que l'attribution des couleurs ci-dessus n'est pas obligatoire au niveau international.
ATTENTION !
Vérification de la connexion
Assurez-vous après le branchement du câble d'alimentation que les conducteurs vissés en usine aux borniers de
l'interrupteur différentiel sont toujours correctement fixés.

Mise en service de la Wallbox

Pour la mise en service, la ligne d'alimentation de la Wallbox doit être raccordée au réseau électrique.
DANGER !
Danger dû aux tensions électriques
Effectuez les étapes suivantes avec le plus grand soin : il existe un risque d'électrocution en cas de contact avec
des composants sous tension.
Couleur du fil
Marron
Bleu
Vert-Jaune
Couleur du fil
Marron
Noir
Gris
Bleu
Vert-Jaune
Marquage
L1
N
PE
Marquage
L1
L2
L3
N
PE
