14 Installation mécanique et électrique – Préparation et fixation de la Wallbox
|

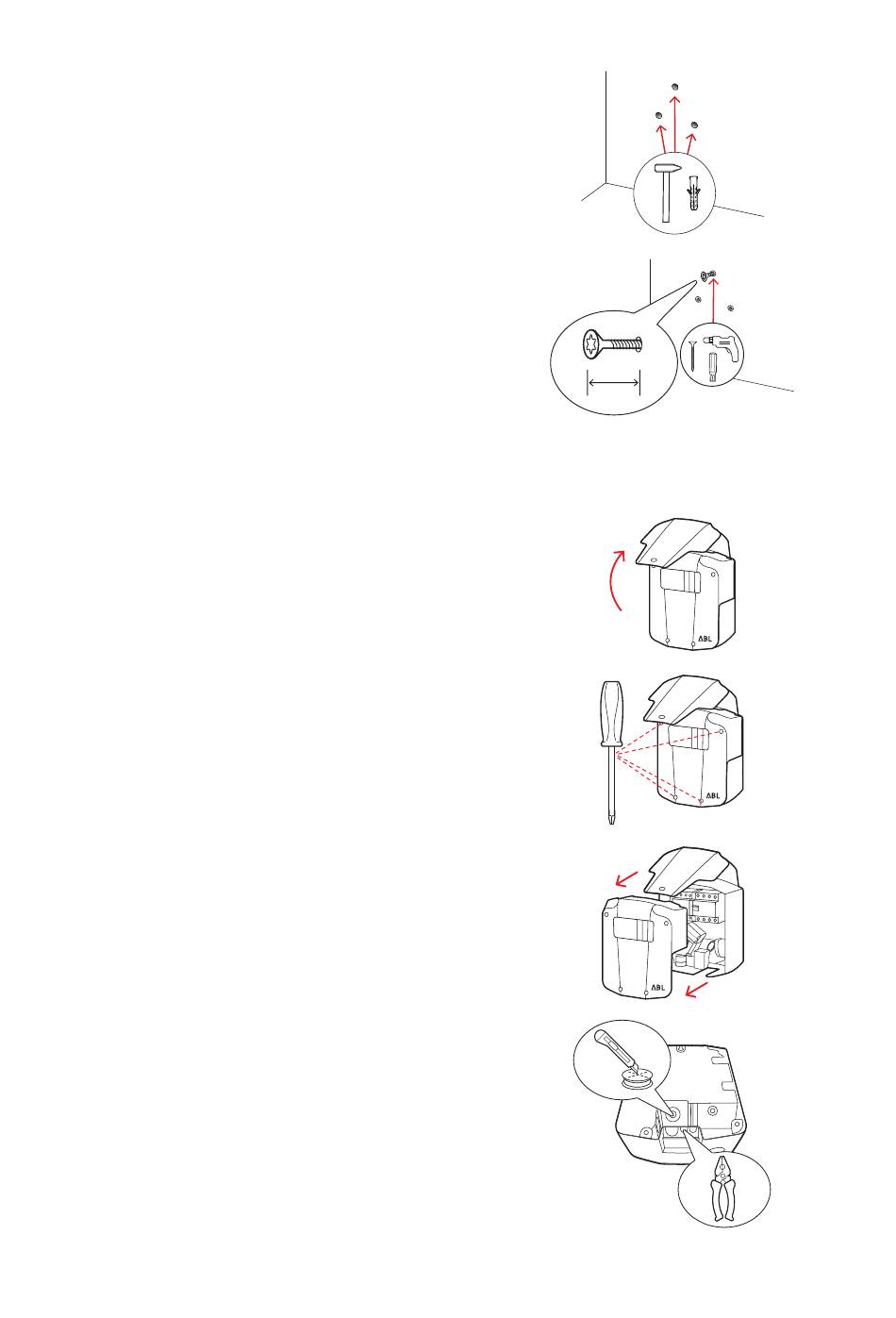

Enfoncez les chevilles dans les points de montage à
6
l'aide d'un marteau.
Avec la perceuse et l'embout de vissage, vissez l'une
7
des vis à tête fraisée fournies dans l'orifice de mon-
tage du haut en laissant une distance de 4 mm entre
la tête de la vis et le mur.
Préparation et fixation de la Wallbox
Poursuivez la préparation de la Wallbox :
Ouvrez le volet de la Wallbox avec la clé et bascu-
8
lez-le vers le haut.
Retirez les quatre vis de la partie antérieure du boî-
9
tier avec le tournevis cruciforme.
y Conservez les quatre vis.
Sortez la partie antérieure du boîtier de la coque
10
arrière.
Retirez le bouchon en caoutchouc à la base de la
11
coque arrière du boîtier : avec le cutter, découpez
une ouverture pour le câble d'alimentation dans la
membrane du bouchon, puis réinsérez-le.
y Si le câble d'alimentation destiné à la Wallbox
sort du mur, vous devez casser à l'aide d'une
pince la languette en plastique au bas de la
coque arrière du boîtier.
4 mm
