ABL Wallbox eMH1 Instructions D'installation page 17

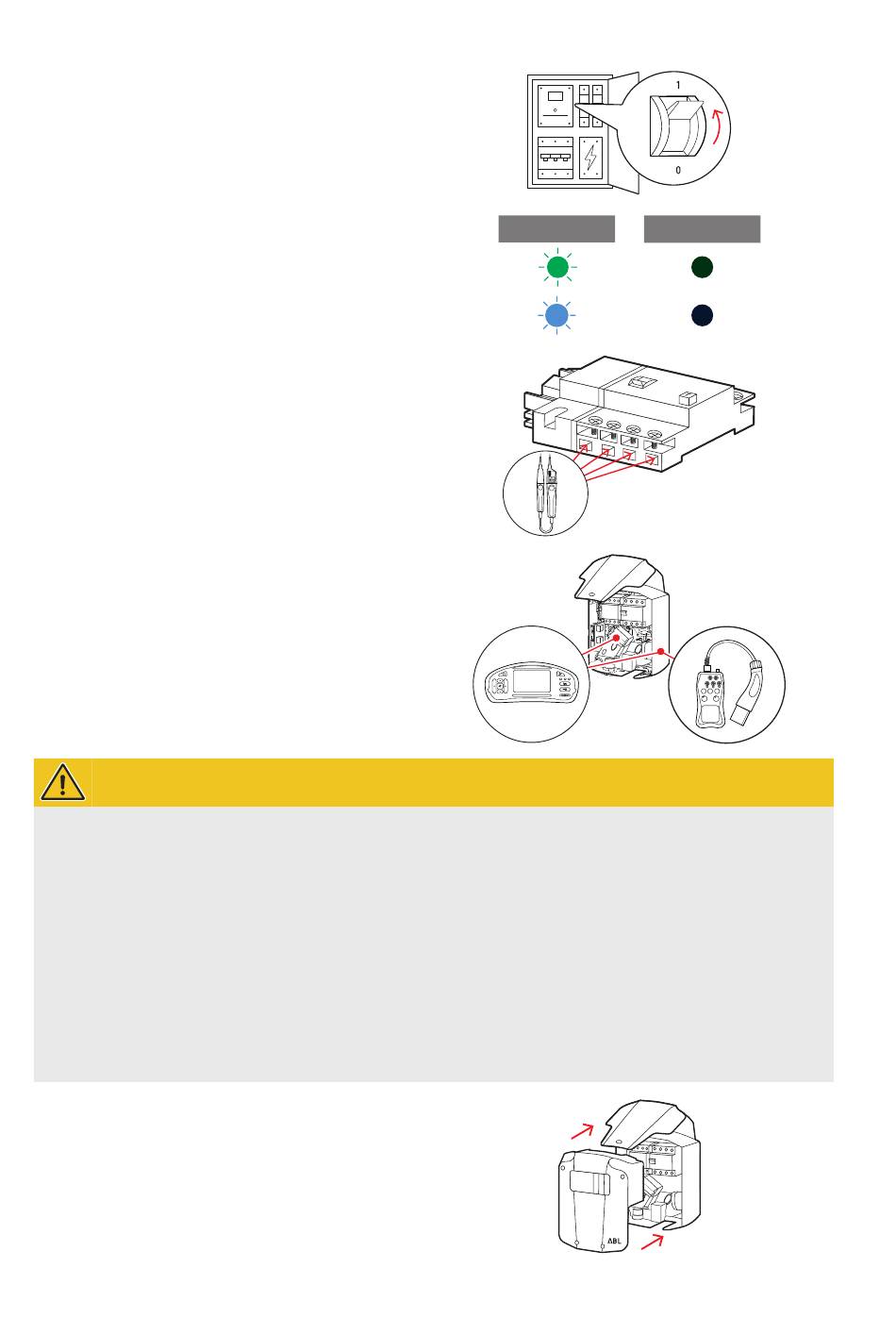

Enclenchez le disjoncteur du réseau électrique du
1
bâtiment.
y Dès que la Wallbox est connectée au réseau
électrique, elle commence à s'initialiser.
y Les deux LED clignotent puis s'éteignent.
Mesurez la tension aux bornes de l'interrupteur dif-
2
férentiel au moyen du contrôleur de tension.
y Dans les systèmes monophasés, on mesure la
tension entre la phase et le neutre.
y Dans les systèmes triphasés, on mesure toutes
les phases les unes par rapport aux autres
(400 V) et toutes les phases par rapport au
neutre (230 V).
Effectuez tous les autres contrôles nécessaires à
3
l'aide du testeur d'installation et de l'adaptateur de
simulation de véhicule.
ATTENTION !
Réalisation de tous les tests nécessaires
Effectuez tous les tests de la Wallbox et de l'installation électrique prescrits pour le lieu d'installation. Cela com-
prend les tests suivants :
ƒ Continuité des connexions de mise à la terre
ƒ Résistance d'isolement
ƒ Impédance de boucle
ƒ Chute de tension
ƒ Courant et temps de déclenchement de l'interrupteur différentiel
ƒ Test de champ rotatif
ainsi que d'autres tests imposés par la réglementation locale.
Remettez la partie antérieure du boîtier dans la
4
coque arrière.
Installation mécanique et électrique – Mise en service de la Wallbox
1 s 1 s
N PE
L1 L2 L3
|
17
