Installation mécanique et électrique – Préparation de l'emplacement de montage
Préparation de l'emplacement de montage
Par principe, dans le système de distribution du bâtiment, la ligne d'alimentation doit être déconnectée du réseau
électrique pendant toute la durée du montage mécanique et des connexions électriques. Le raccordement au réseau
électrique pour la mise en service ne peut se faire qu'après achèvement des connexions électriques.
DANGER !
Danger dû aux tensions électriques
Respectez toujours les 5 règles de sécurité :
Déconnecter du secteur
1
Protéger contre toute remise sous tension
2
Confirmer l'absence de courant
3
Mettre à la terre et court-circuiter
4
Couvrir ou isoler les parties adjacentes sous tension
5

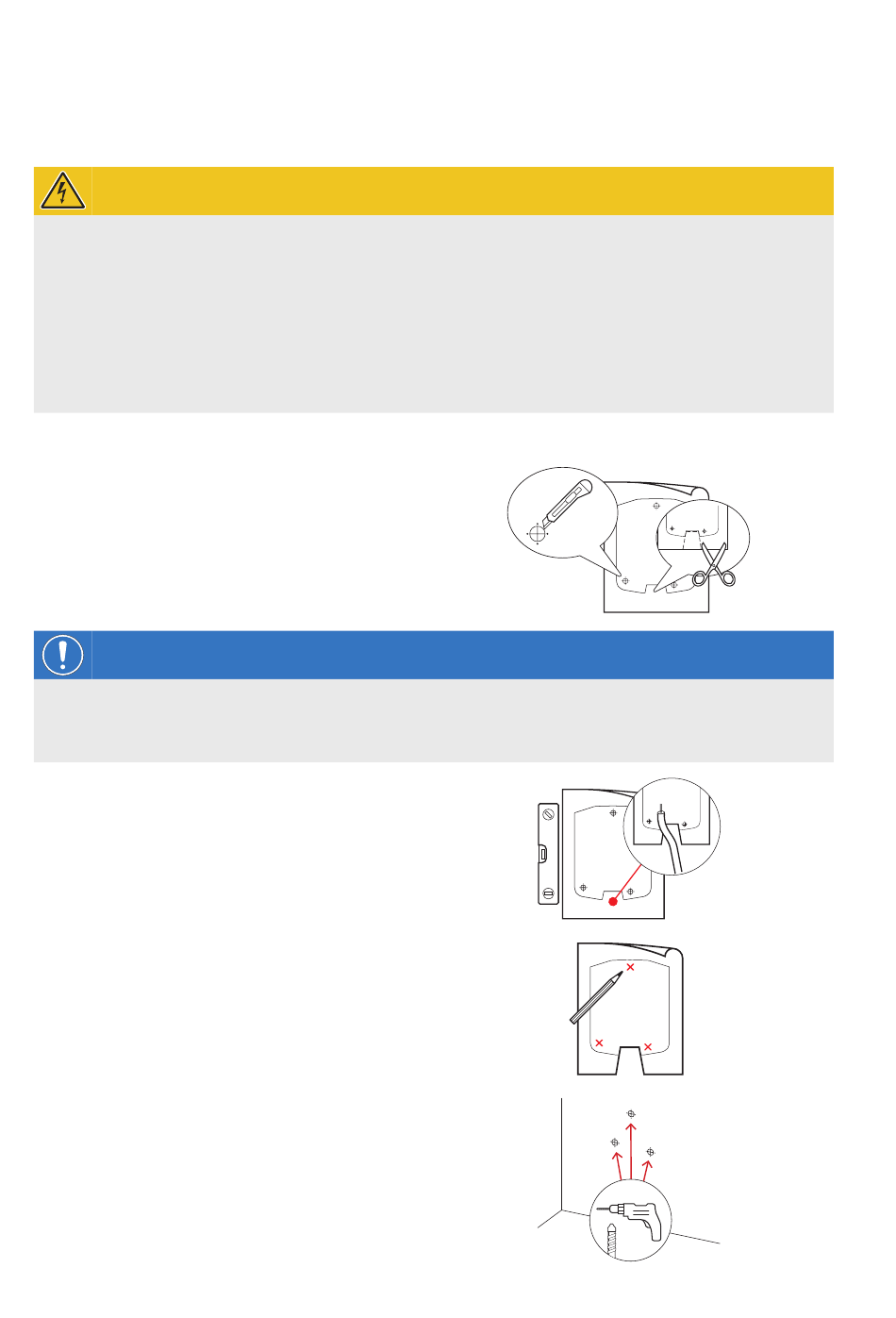

Procédez comme suit :
Découpez avec le cutter les repères des points de
1
montage sur le gabarit de perçage.
Découpez avec des ciseaux la zone destinée à la
2
ligne d'alimentation dans la partie inférieure du ga-
barit de perçage.
NOTE
Fonctionnement sur une plaque de montage optionnelle
Si vous souhaitez utiliser la Wallbox sur une plaque de montage (WHEMH10 ou 1W0001), vous devez utiliser le
gabarit de perçage fourni avec cette plaque de montage.
Alignez le gabarit de perçage verticalement et hori-
3
zontalement sur le mur avec le niveau à bulle.
y La découpe dans la partie inférieure du gabarit de
perçage doit correspondre à l'ouverture pour la
ligne d'alimentation.
Marquez avec le crayon les points voulus pour la po-
4
sition de montage.
Avec la perceuse et la mèche, prépercez les points
5
de montage marqués.
|
