Installation mécanique et électrique – Raccordement électrique de la Wallbox

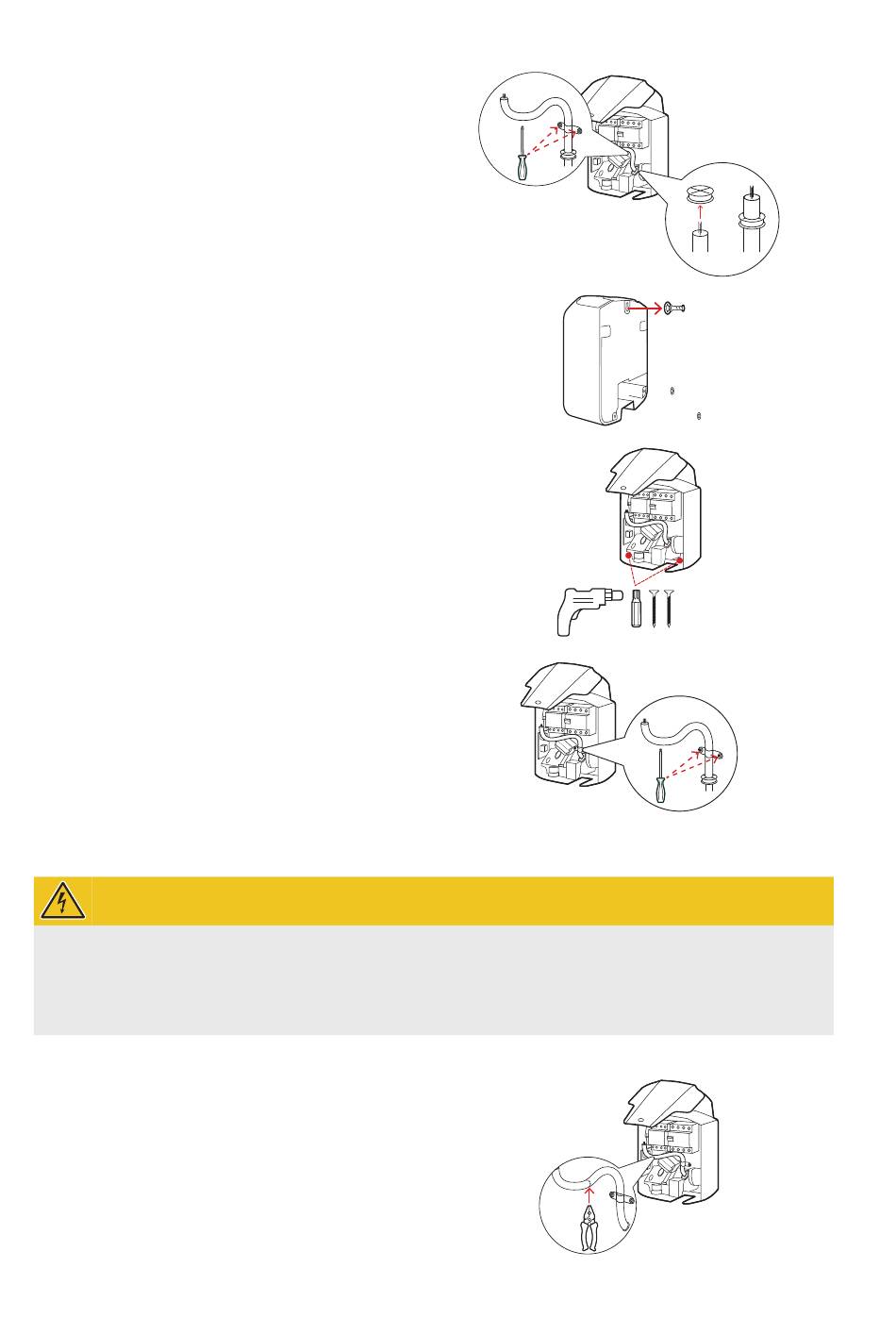

Avec le tournevis (Torx T20), desserrez la décharge
12
de traction interne située à l'intérieur de la coque
arrière du boîtier au-dessus du bouchon en caout-
chouc.
Insérez le câble d'alimentation dans la coque ar-
13
rière du boîtier au travers du bouchon en caout-
chouc.
Accrochez la coque arrière du boîtier à la vis à tête
14
fraisée qui a été vissée dans le point de montage à
l'étape 7.
Vissez la coque arrière du boîtier avec la perceuse,
15
l'embout de vissage et les deux vis à tête fraisée
dans les deux points de montage inférieurs.
y Choisissez un couple de serrage qui ne déforme
pas le matériau de la coque arrière du boîtier.
Avec le tournevis (Torx T20), fixez la décharge de
16
traction interne autour du câble d'alimentation.
Raccordement électrique de la Wallbox
DANGER !
Danger dû aux tensions électriques
ƒ Le raccordement électrique doit être effectué par un électricien qualifié !
ƒ Assurez-vous que le câble d'alimentation n'est toujours pas raccordé au secteur.
ƒ Déclenchez l'interrupteur différentiel dans la Wallbox et/ou l'installation électrique du bâtiment.
Procédez comme suit pour raccorder la ligne d'alimentation à la Wallbox :
À l'aide d'une pince, raccourcissez le câble d'ali-
1
mentation à la longueur requise.
|
