sigfox DRY CONTACTS - Guide utilisateur / User guide version V1.2.0

5. PREPARATION ET DEMARRAGE

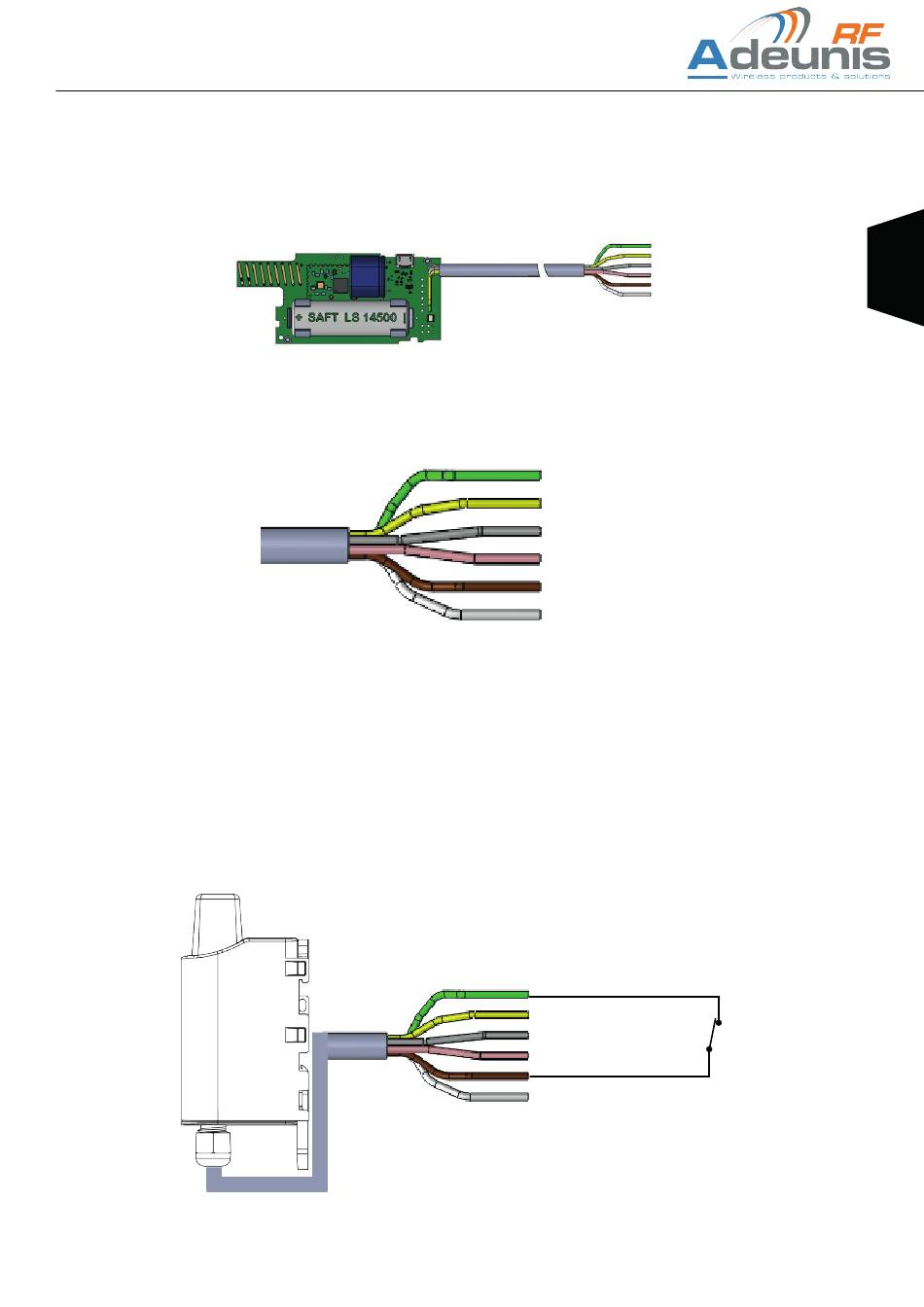

5.1. Description des câbles
Zoom sur les câbles :
5.2. Exemple de câblage en entrée
L'exemple suivant montre le câblage à réaliser pour récupérer en entrée l'état ouvert ou fermé du capteur 1 :
TOR A
TOR B
TOR C
TOR D
GND
GND
TOR A
TOR B
TOR C
TOR D
GND
GND
FR
Capteur 1
Page
33
of 80
