Mise en service
7.1
Description des éléments de com-
mande
38
Mise en service
DANGER
Risque de blessures mortelles par électrocution !
Il existe un risque de blessures mortelles en cas de contact avec des composants
sous tension ! S'assurer que tous les raccordements sont bien hors tension !
Montage
▪ À l'aide d'un outil adapté, retirer la plaque de recouvrement de son logement dans le
compartiment des bornes.
▪ Insérer le module CIF dans le logement libre avec les contacts mâles à l'avant et le visser
avec le module de régulation. (Vis : étendue de la fourniture du module CIF)
Raccordement électrique du module CIF, voir la notice de montage et de mise en service
du module CIF.
AVIS
« Application et fonction des modules CIF [} 90] » voir le chapitre 10.7.
3.5
1
1.1
2
4

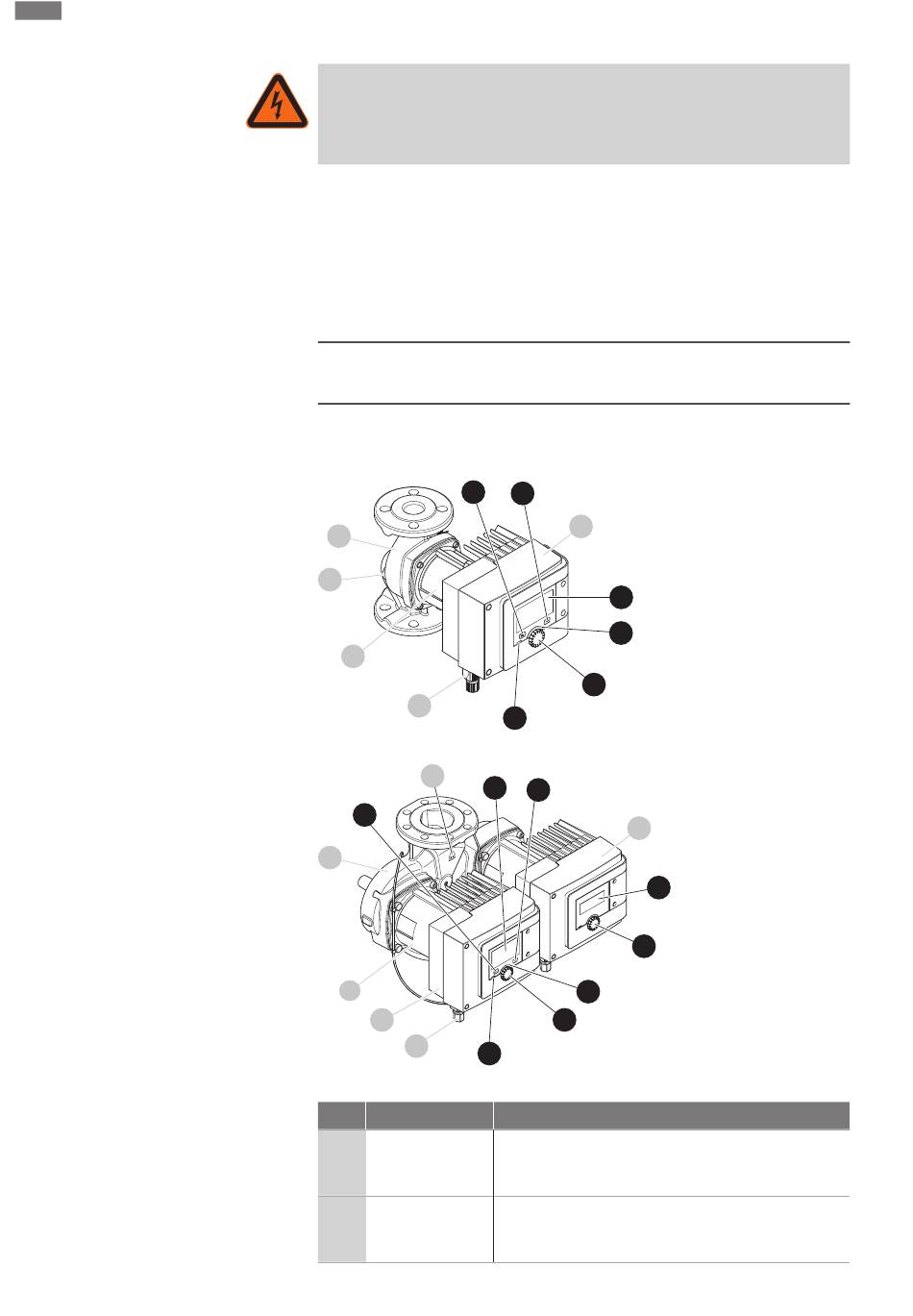

Fig. 35: Éléments de commande (pompe simple)
1.1
3.5
1
2
3
4
Fig. 36: Éléments de commande (pompe double)
Pos.
Désignation
Écran graphique
3.1
Voyant vert à LED
3.2
3.6
3
3.1
3.2
3.4
3.3
3.1
3.6
5
5.1
5.2
3.2
3.4
3.3
Explication
Informe sur les réglages et l'état de fonctionnement de la
pompe.
Interface utilisateur intuitive pour le réglage de la pompe.
La DEL est allumée : La pompe est alimentée en tension
et opérationnelle.
Aucun avertissement ni défaut n'est signalé.
