Installation d'un lecteur de bande interne
Installation du lecteur de bande dans l'emplacement

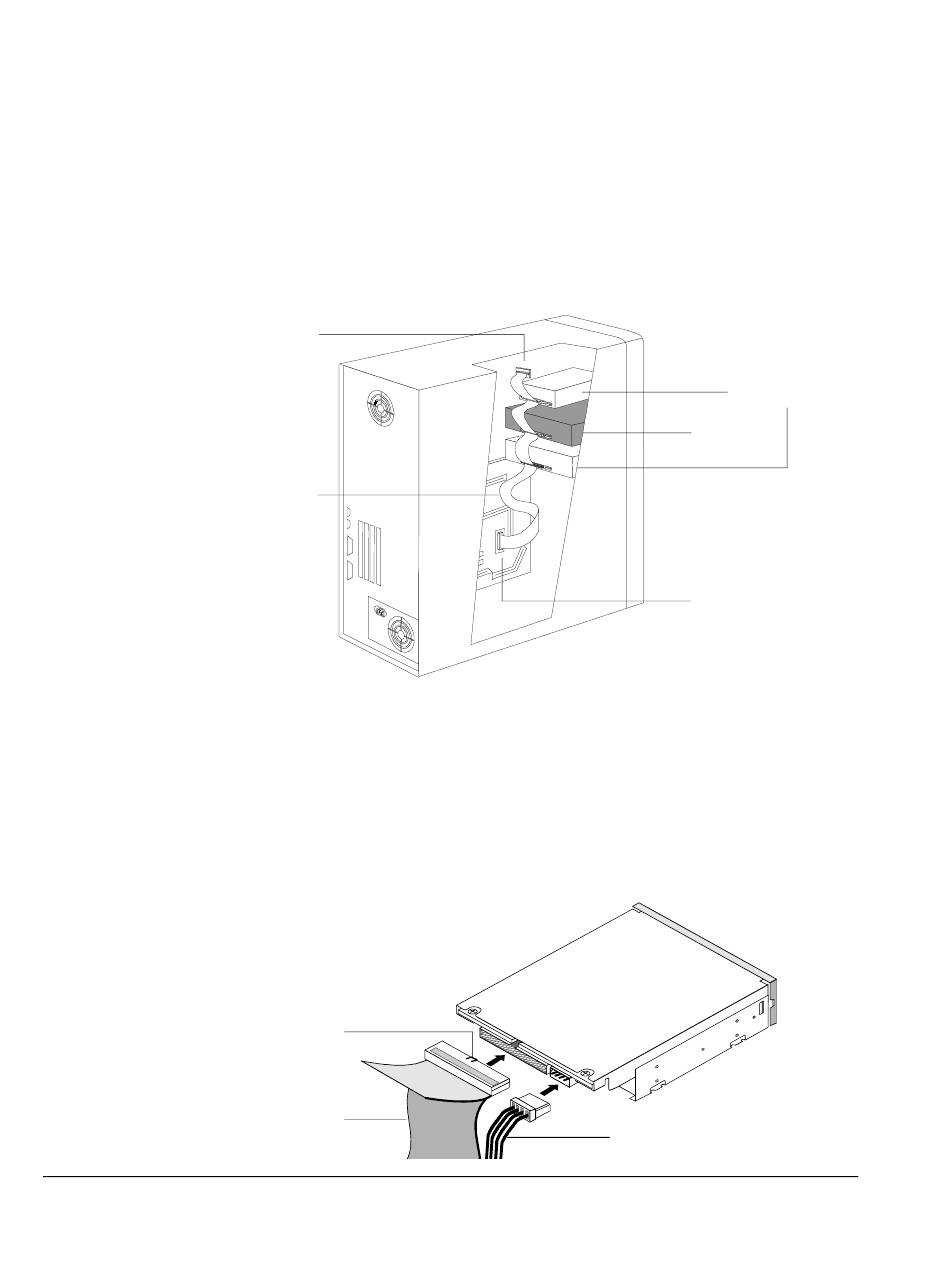

2 Connectez le câble SCSI au lecteur de bande, comme illustré en figure 2.7 et en
Figure 2.7 Connexions de câble SCSI
Bloc de terminaison
3 Branchez l'un des câbles d'alimentation de l'ordinateur à l'arrière du lecteur de bande.
Figure 2.8 Connexion du câble d'alimentation et du câble SCSI
Alignez le carré
plastique du connecteur
du câble sur l'encoche
du connecteur du
2-10
figure 2.8.


Alignez le carré plastique en relief du connecteur du câble sur l'encoche du
connecteur du lecteur de bande.


Branchez ces deux connecteurs en appuyant fermement.
Câble SCSI
(Voir figure 2.8.)


Alignez les côtés biseautés du connecteur d'alimentation de l'ordinateur sur ceux du
connecteur du lecteur.


Insérez le connecteur d'alimentation de l'ordinateur dans celui du lecteur et appuyez
fermement pour les brancher correctement.
lecteur.
Câble SCSI
Autres
périphériques
SCSI internes
Lecteur
de
bande
Connexion au
contrôleur SCSI
Cordon d'alimentation
