Mise en service
74
Module
Début de ligne

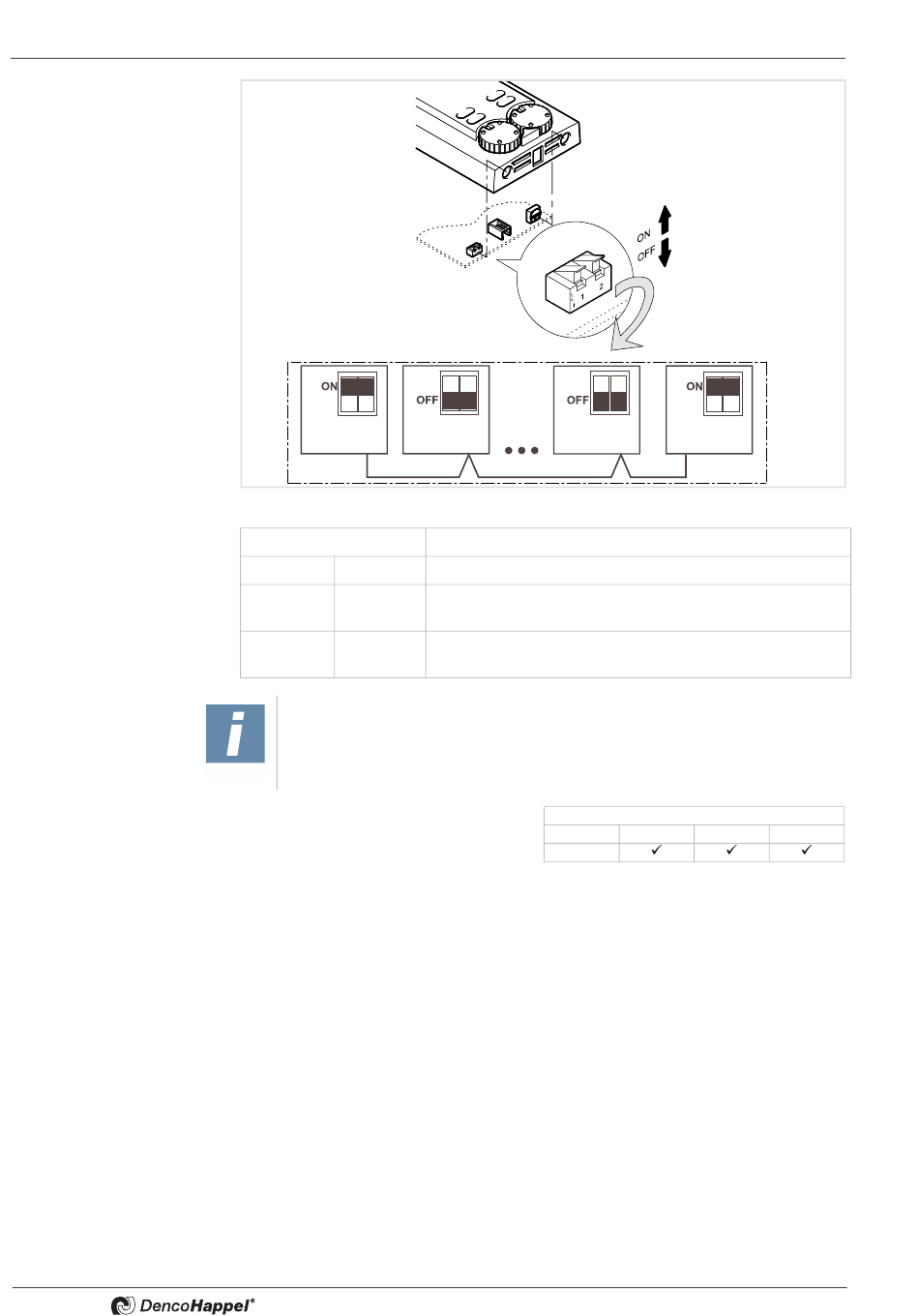

Fig. 7-3:
Réglage des résistances terminales
Commutateur DIP
1
2
OFF
OFF (AR-
(ARRET)
RET)
ON
ON (MAR-
(MARCHE)
CHE)
REMARQUE !
A la livraison, les commutateurs DIP sont réglés sur « ON / ON » et doivent être
mis sur arrêt s'ils sont utilisés comme appareils intermédiaires.
Les platines d'appareil du système de régulation MATRIX 300x/400x comportent des
résistances terminales.
Activation des résistances terminales en début et en fin de ligne (Fig. 7-4) :
•
Mettre sur « ON » les commutateurs DIP des deux périphériques (p. ex. appareils
de commande, platines d'appareil ou modules).
Le début et la fin de ligne correspondent au début et à la fin de la liaison au bus. Les
résistances terminales des appareils individuels doivent également être activées.
Module
Module
Résistance terminale désactivée
Résistance terminale activée (réglage d'usine)
200x
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
MultiMAXX HN
Boîtier de commande
Fin de ligne
Fonction
MATRIX
300x
400x
400x+IO
