MultiMAXX HN

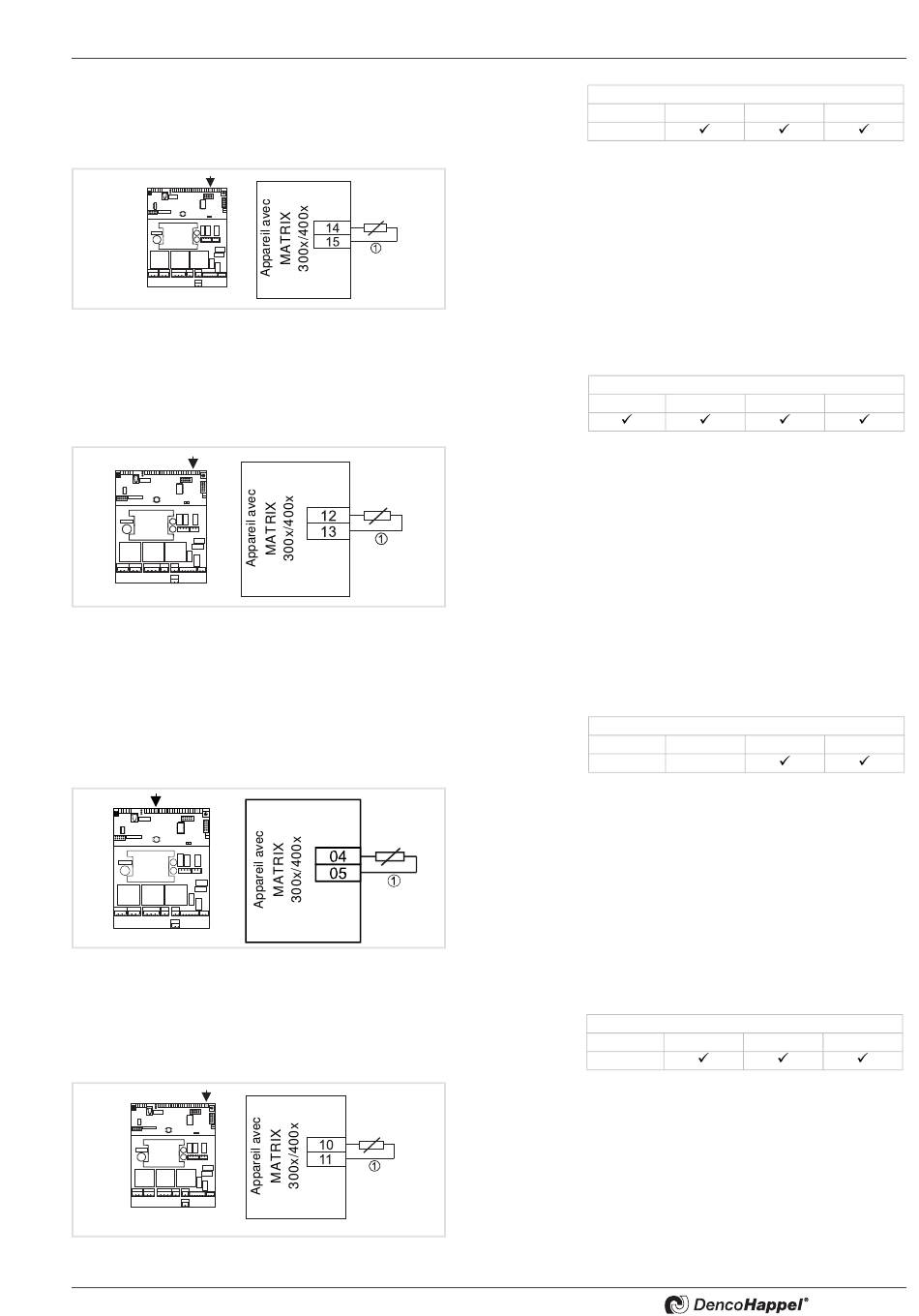

6.11.6 Raccordement de la sonde change-over (option)

Fig. 6-23: Raccordement de la sonde change-over
6.11.7

Raccordement de la sonde d'ambiance

Fig. 6-24: Raccordement de la sonde d'ambiance
6.11.8

Raccordement de la sonde antigel

Fig. 6-25: Raccordement de la sonde antigel

6.11.9 Raccordement de la sonde de soufflage

Fig. 6-26: Raccordement de la sonde de soufflage
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
200x
Pos. 1: Câble de raccordement
(voir remarque au bas de la page Page 49)
•
Raccorder la sonde change-over conformément au
schéma de câblage. Les bornes de raccordement se
trouvent sur la platine de régulation MATRIX 300x/400x.
200x
Pos. 1: Câble de raccordement
(voir remarque au bas de la page Page 49)
•
Raccordez la sonde d'ambiance conformément au schéma
de câblage
– Le raccordement peut s'effectuer
– pour MATRIX 200x, au boîtier de commande OP21 (Bornes
12-13)
– pour MATRIX 300x/400x directement au régulateur ou au
boîtier de commande OP3x/OP44/OP5x.
200x
Pos. 1: Câble de raccordement
(voir remarque au bas de la page Page 49)
•
Raccordez la sonde antigel conformément au schéma de
câblage.
200x
Pos. 1: Câble de raccordement
(voir remarque au bas de la Page 49)
•
Raccorder la sonde de soufflage conformément au schéma
de câblage.
Raccordements électriques
MATRIX
300x 400x 400x+IO
MATRIX
300x 400x 400x+IO
MATRIX
300x 400x 400x+IO
MATRIX
300x 400x 400x+IO
53
