MultiMAXX HN
2.4
Vue d'ensemble
2.5
Conditions d'utilisation
Média
Mode refroidissement
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
L'appareil de traitement d'air MultiMAXX HN se compose d'un ventilateur, d'un échan-
geur de chaleur et d'un habillage en tôle d'acier galvanisé peint. L'habillage peut être
livré avec une couleur RAL au choix. Une bouche de soufflage au choix peut être mon-
tée au soufflage. Une grille de protection est apposée à l'arrière du ventilateur axial
conformément à la norme EN ISO 13857. L'accessoire de filtration ou d'alimentation
en air neuf peut être raccordé à l'arrière de l'appareil. Des rivets M8 sont fixés aux
parois latérales (4 de chaque côté) du compartiment ventilateur pour le montage mural
ou plafonnier à l'aide d'une console ou de rails de suspension.
Lors de la mise à l'arrêt du ventilateur des appareils en froid, il y a lieu de s'assurer que
le fluide frigorifique soit bloqué (afin d'éviter la condensation aux endroits non équipés
de bacs à condensats). Les appareils en froid sont dotés d'un bac à condensats intégré
avec évacuation libre des condensats ou pompe à condensat (voir notice de montage
de la pompe à condensat SI1805). Un temps court de fonctionnement à vide (<5min.)
ne porte pas atteinte à la durée de vie de la pompe. Si une conduite des condensats
plus longue est nécessaire sur site,il y a lieu de tenir compte des remarques suivantes:
- adapter le collecteur de condensats à un diamètre interne plus grand
- respecter la hauteur manométrique max. des condensats conformément à Fig. 2-13
et Tab. 2-6.
Le diamètre extérieur du manchon d'évacuation des condensats est de 16 mm. Pour
la conduite d'évacuation des pompes
des tuyaux 3/8" sont utilisés.
Il est interdit d'utiliser des média susceptibles de détériorer la couche de surface par
corrosion, abrasion, attaque chimique ou tout autre attaque. Les média doivent être
exclusivement des fluides ou vapeurs non corrosifs et ininflammables.
REMARQUE
Le non respect des conditions de service peut augmenter la production de condensats
des appareils de froid. Dans ce cas, le condensat peut être entraîné dans le flux d'air.
Lors du dimensionnement de l'appareil, il faut tenir compte de l'humidité de l'air en
fonction des températures d'entrée et de sortie des média et de la température
ambiante (voir diag. 2-1).
Afin d'éviter un dépassement
par le bas du point de rosée
en mode refroidissement avec
apparition de condensation
sur les pièces non isolées du
caisson, certaines tempéra-
tures d'entrée d'eau et/ou
d'évaporation ne doivent pas
être dépassées. Celles-ci
dépendent de la température
et de l'humidité relative de l'air
ambiant autour de l'appareil.
Elles sont indiquées dans le
diagramme ci-contre.Diag. 2-
1
p. ex.: pour une température
ambiante de +26°C avec une
humidité relative de 50%, la
température d'alimentation du
médium ne peut se situer en
dessous de +5°C.
humidité rel. en %
Température ambiante t

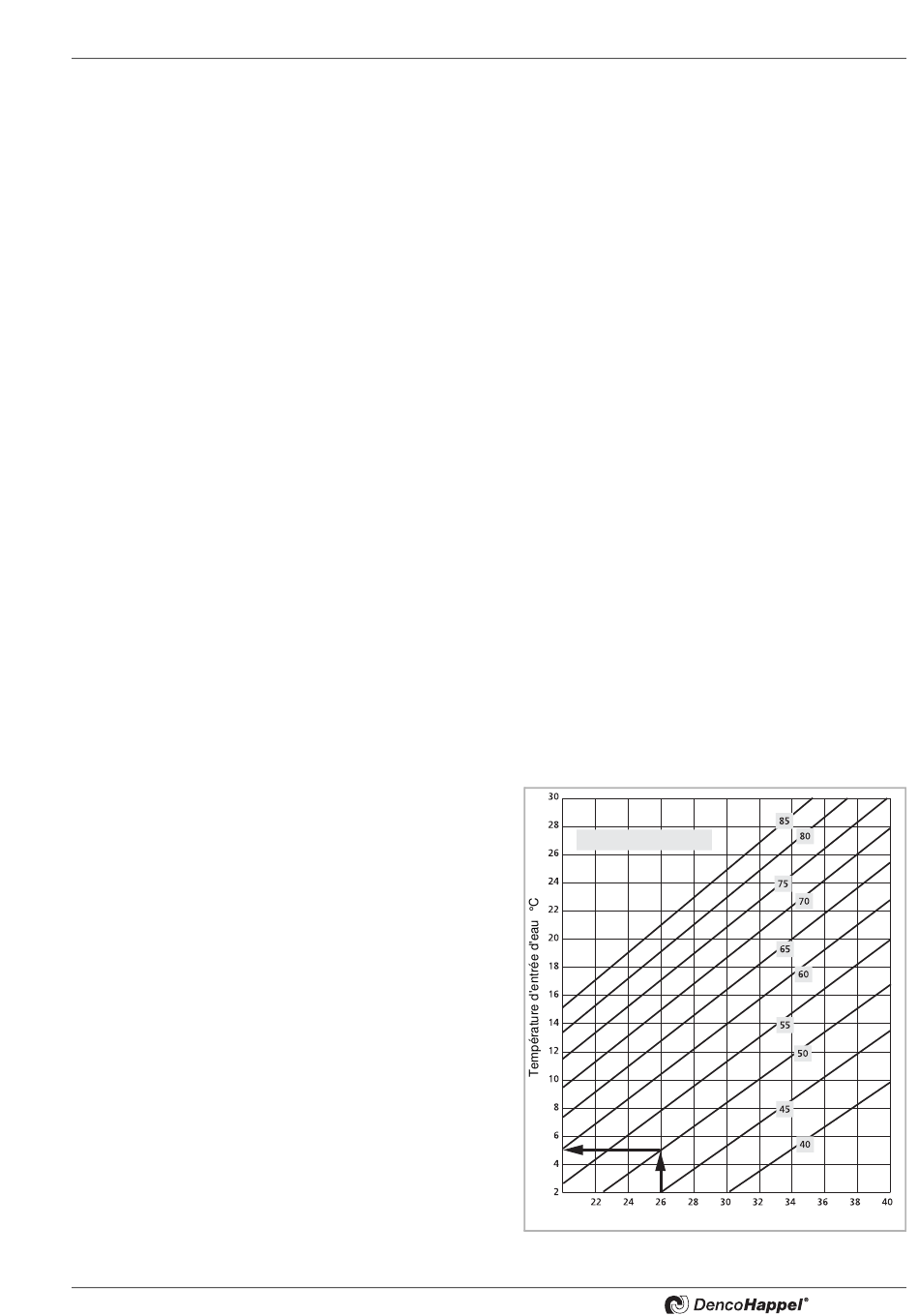

Fig. 2-1:
Température d'entrée d'eau minimale admissible en
fonction de l'état de l'air ambiant et de l'humidité relati-
ve.
Description technique
°C
R
15
