Raccordements hydrauliques
5
Raccordements hydrauliques
5.1
Raccordements hydrauliques
5.2
Dimensions des raccordements de l'échangeur de chaleur
5.3
Raccordement de la sortie condensats
5.4
Raccordement de la pompe à condensats
32
REMARQUE !
Les raccordements hydrauliques ne doivent pas occasionner de tension mécanique
au niveau de la batterie et doivent permettre un accès facile pour les travaux de
maintenance et de réparations.
La purge des tuyauteries et de la batterie doit être réalisée sur site.
Entrée / Sortie : faire attention aux indications mentionnées sur l'appareil!
RISQUE D'ENDOMMAGEMENT DE L'APPAREIL !
Les raccords hydrauliques de l'appareil doivent être maintenus au moyen d'une
pince pendant les travaux de raccordement des tuyauteries (voir Fig. 5-1).

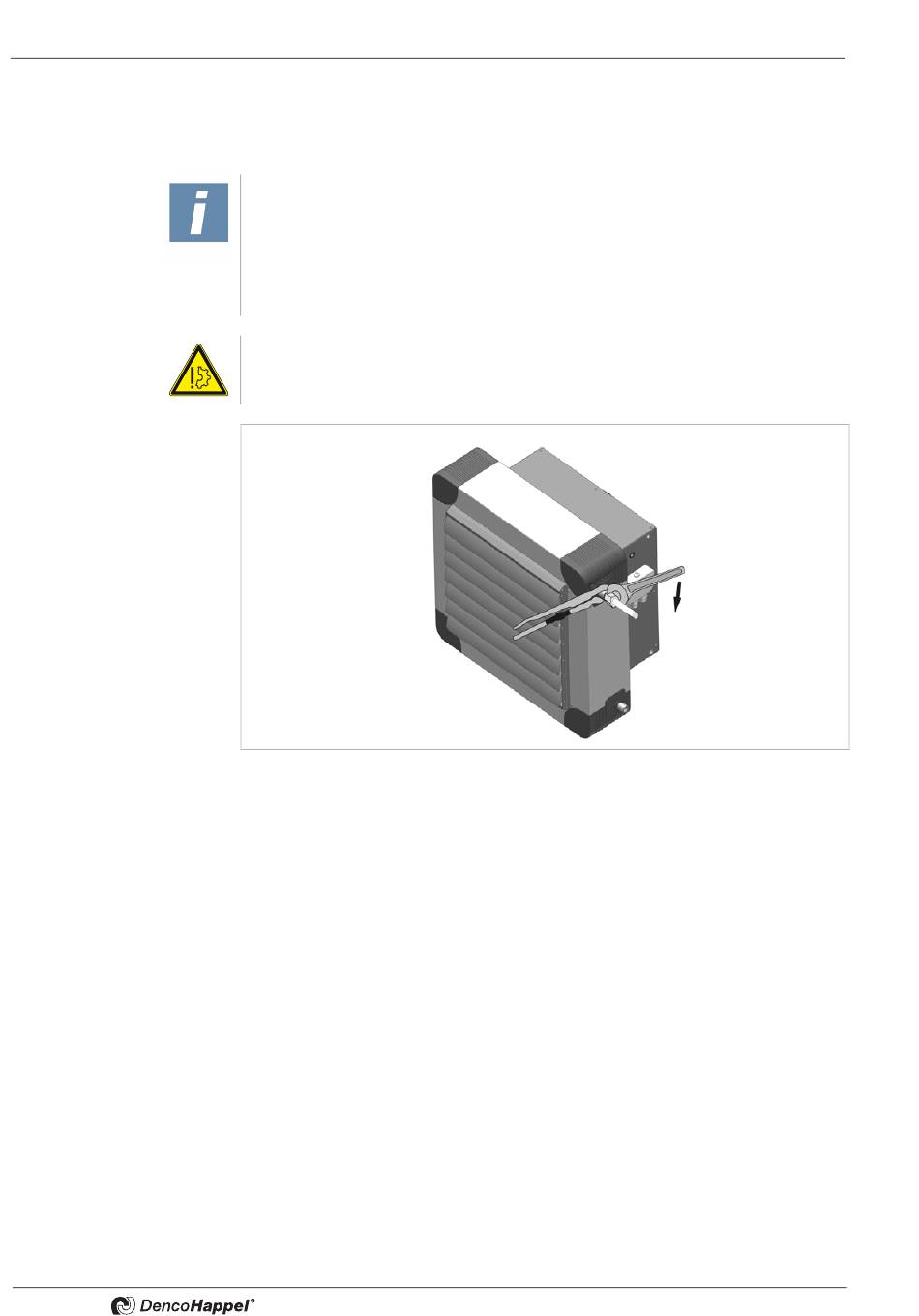

Fig. 5-1:
Raccordement des appareils de traitement d'air à la tuyauterie
Dimensions voir Fig. 2-10 et Fig. 2-11 aux pages 13 et 14 ainsi que le tableau des rac-
cordements de l'échangeur de chaleur Tab. 2-4.
Pour une évacuation correcte des condensats, la sortie condensats sur site doit être
reliée au bac à condensats. (voir fig. 5 dans la notice d'utilisation des registres).
•
Faire glisser un flexible en plastique ou un tube en cuivre sur les raccords prévus
sur le bac à condensats et le rendre étanche:
•
Prévoir une inclinaison de la sortie des condensats.
•
Pour le raccordement de la dérivation condensats aux canalisations, se conformer
aux directives relatives à l'évacuation des eaux usées (siphon).
La pompe à condensats et ses accessoires sont livrés séparément – l'emballage
contient les composants suivants: support de pompe, pompe à condensats, tuyau
d'aspiration et matériel de raccordement nécessaire – 2x vis pour la fixation du support
pour les appareils plafonniers , 4x vis pour la fixation du support pour les appareils
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
